在本教程中，我们将学习如何无线控制之前视频中制作的Arduino机器人汽车。我将向您展示三种不同的无线控制方法，使用HC-05蓝牙模块，NRF24L01收发模块和HC-12远程无线模块，以及使用智能手机和定制的Android应用程序。你可以观看下面的视频或阅读下面的书面教程了解更多细节。
我已经有关于如何连接和使用Arduino板的每个模块的教程，所以如果你需要更多的细节，你可以随时查看它们。在下面的文章中可以找到它们的链接。
利用HC-05蓝牙模块实现Arduino机器人小车控制

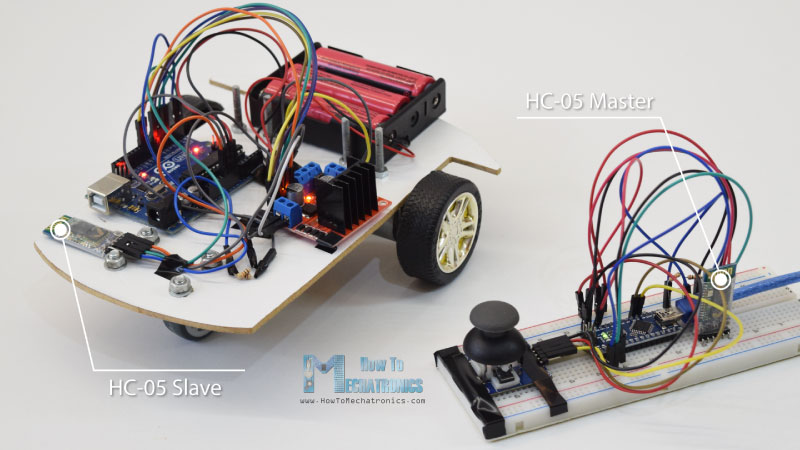

我们将从蓝牙通信，为此我们需要两个HC-05蓝牙模块，需要配置为主设备和从设备。

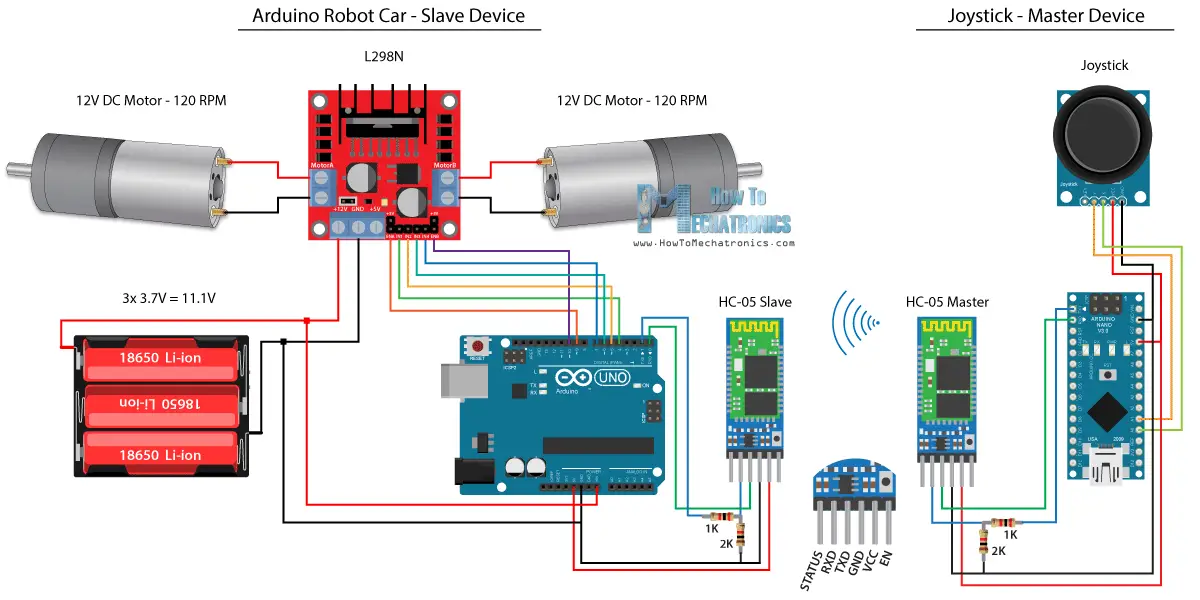

我们可以通过使用AT命令轻松做到这一点，我把操纵杆设置为master，把Arduino机器人车设置为slave。下面是这个例子的完整电路原理图:
你可以从下面的链接中获得这个例子所需的组件:
- HC-05蓝牙模块................亚马逊/Banggood/aliexpress.
- 操纵杆模块..............................亚马逊/Banggood/aliexpress.
- 18650年电池.............................. ..亚马逊/Banggood/aliexpress.
- 18650电池充电器 .....................亚马逊/Banggood/aliexpress.
- L298N驱动程序 ...................................亚马逊/Banggood/aliexpress.
- 12V高扭矩直流电机............亚马逊/Banggood/aliexpress.
- Arduino电路板 .................................亚马逊/Banggood/aliexpress.
必威外围提钱披露：这些是联盟链接。作为亚马逊助理，我从合格购买中获得。
源代码
我们将使用相同的代码前一教程，我们直接用操纵杆控制Arduino机器人车，我们会对它做一些修改。
HC-05主代码：
/* Arduino Robot Car Wireless Control using HC-05 Bluetooth == MASTER DEVICE -操纵杆== by Dejan Nedelkovski, www.HowToMechatbet188官方网站ronics.com */ int xAxis, yAxis; /* Arduino Robot Car Wireless Control using HC-05 Bluetooth == MASTER DEVICE -操纵杆== by Dejan Nedelkovski, www.HowToMechatronics.com;void setup() {Serial.begin(38400);//蓝牙模块默认通信速率}void loop() {xAxis = analogRead(A0);//读取操纵杆x轴yAxis = analogRead(A1);//读取操纵杆y轴//通过串口将值发送到从HC-05蓝牙设备serial .write(xAxis/4);//除以4从0 - 1023转换为0 - 256，(1字节)范围延迟(20);}
主设备或操纵杆的代码非常简单。我们只需要读取操纵杆的X和Y值，操纵杆实际上是调节电机的速度，然后通过串口发送到从机HC-05蓝牙设备。我们可以注意到，通过将操纵杆从0到1023的模拟值转换为0到255的数值。
我们这样做是因为从0到255的范围，可以通过蓝牙设备以1字节的形式发送，这更容易被另一边或Arduino机器人汽车接受。
所以在这里，如果串行收到了两个字节，X和Y值，使用serial .read()函数，我们将读取它们。
// Arduino Robot Car的代码//读取来自操纵杆或主蓝牙设备的传入数据while (Serial.available() >= 2) {x = Serial.read();延迟(10);y = Serial.read ();}
现在我们只需将值转换回0到1023的范围，适用于下面的电机控制代码，我们已经解释了它在上一个视频中的工作原理。betway
//将0 - 255范围转换回0 - 1023，适用于xAxis = x*4以下的电机控制代码;yaxis = y * 4;
只需快速注意，在上传代码时，我们需要断开Arduino板的RX和TX引脚。
完整的HC-05 Slave代码:
/ * Arduino机器人汽车无线控制使用HC-05蓝牙==奴隶设备 - Arduino机器人Car ==由Dejan Nedelkovski，www.www.mfxpo.com * / #define ena 9 #define In1bet188官方网站 4 #define In2 5 #define In2 5 #define eNB 10#define In3 6 #define In4 7 int Xaxis，Yaxis;unsigned int x = 0;unsigned int y = 0;int motorSpeedA = 0;int motorSpeedB = 0;void setup() {pinMode(enA, OUTPUT);pinMode (enB、输出);pinMode(三机一体、输出);pinMode (in2、输出); pinMode(in3, OUTPUT); pinMode(in4, OUTPUT); Serial.begin(38400); // Default communication rate of the Bluetooth module } void loop() { // Default value - no movement when the Joystick stays in the center x = 510 / 4; y = 510 / 4; // Read the incoming data from the Joystick, or the master Bluetooth device while (Serial.available() >= 2) { x = Serial.read(); delay(10); y = Serial.read(); } delay(10); // Convert back the 0 - 255 range to 0 - 1023, suitable for motor control code below xAxis = x*4; yAxis = y*4; // Y-axis used for forward and backward control if (yAxis < 470) { // Set Motor A backward digitalWrite(in1, HIGH); digitalWrite(in2, LOW); // Set Motor B backward digitalWrite(in3, HIGH); digitalWrite(in4, LOW); // Convert the declining Y-axis readings for going backward from 470 to 0 into 0 to 255 value for the PWM signal for increasing the motor speed motorSpeedA = map(yAxis, 470, 0, 0, 255); motorSpeedB = map(yAxis, 470, 0, 0, 255); } else if (yAxis > 550) { // Set Motor A forward digitalWrite(in1, LOW); digitalWrite(in2, HIGH); // Set Motor B forward digitalWrite(in3, LOW); digitalWrite(in4, HIGH); // Convert the increasing Y-axis readings for going forward from 550 to 1023 into 0 to 255 value for the PWM signal for increasing the motor speed motorSpeedA = map(yAxis, 550, 1023, 0, 255); motorSpeedB = map(yAxis, 550, 1023, 0, 255); } // If joystick stays in middle the motors are not moving else { motorSpeedA = 0; motorSpeedB = 0; } // X-axis used for left and right control if (xAxis < 470) { // Convert the declining X-axis readings from 470 to 0 into increasing 0 to 255 value int xMapped = map(xAxis, 470, 0, 0, 255); // Move to left - decrease left motor speed, increase right motor speed motorSpeedA = motorSpeedA - xMapped; motorSpeedB = motorSpeedB + xMapped; // Confine the range from 0 to 255 if (motorSpeedA < 0) { motorSpeedA = 0; } if (motorSpeedB > 255) { motorSpeedB = 255; } } if (xAxis > 550) { // Convert the increasing X-axis readings from 550 to 1023 into 0 to 255 value int xMapped = map(xAxis, 550, 1023, 0, 255); // Move right - decrease right motor speed, increase left motor speed motorSpeedA = motorSpeedA + xMapped; motorSpeedB = motorSpeedB - xMapped; // Confine the range from 0 to 255 if (motorSpeedA > 255) { motorSpeedA = 255; } if (motorSpeedB < 0) { motorSpeedB = 0; } } // Prevent buzzing at low speeds (Adjust according to your motors. My motors couldn't start moving if PWM value was below value of 70) if (motorSpeedA < 70) { motorSpeedA = 0; } if (motorSpeedB < 70) { motorSpeedB = 0; } analogWrite(enA, motorSpeedA); // Send PWM signal to motor A analogWrite(enB, motorSpeedB); // Send PWM signal to motor B }
使用智能手机和定制的Android应用程序的Arduino机器人汽车控制
接下来，让我们看看如何使用一个定制构建Android应用．机器人车的电路示意图与前一个例子完全相同，HC-05蓝牙模式设置为从设备。

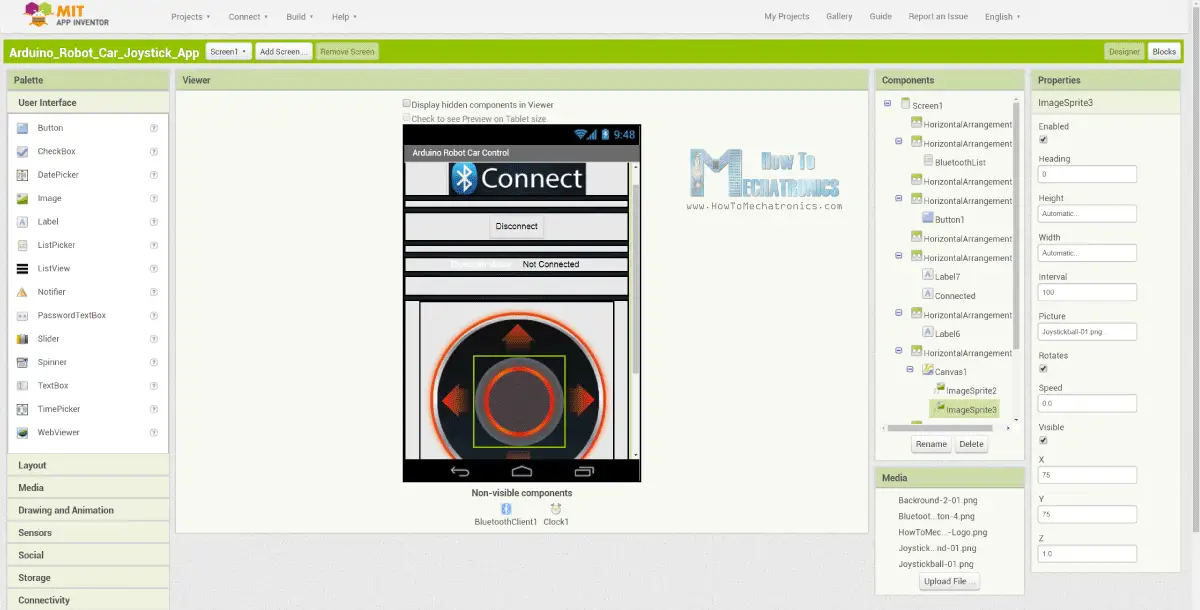

另一方面，使用麻省理工学院应用程序发明家在线应用程序我们将构建我们自己的Android应用程序，这是它的样子。
所以基本上这款应用模拟的是一个操纵杆，它的外观是由两个图像或图像精灵组成的。

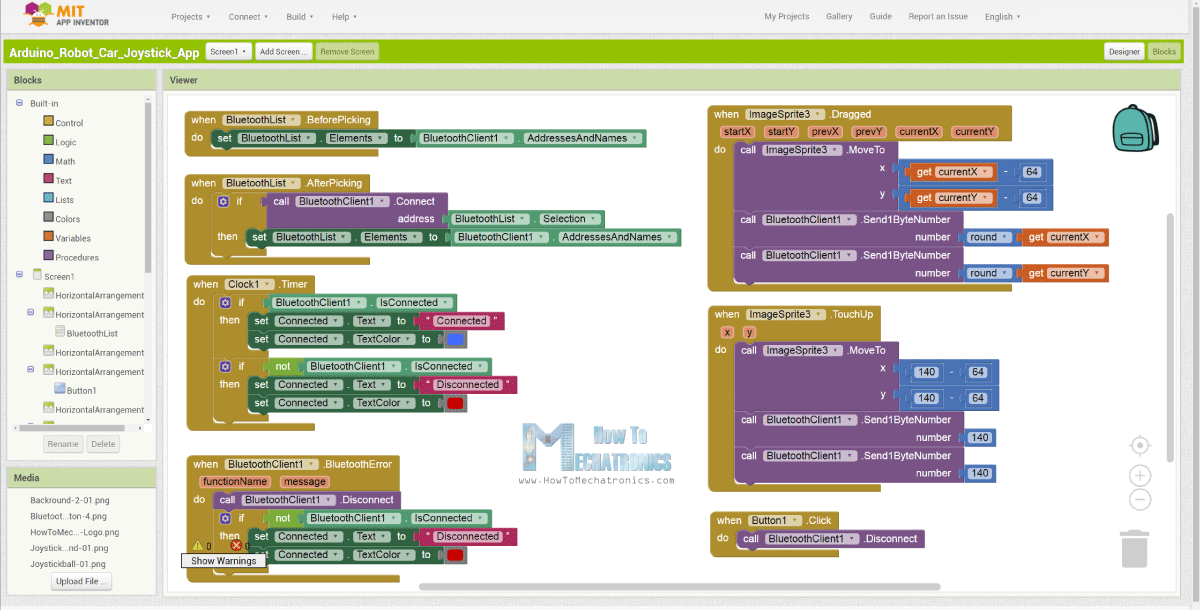

如果我们看看这个应用程序的块，我们可以看到，当操纵杆精灵被拖动时，操纵杆球的图像被移动到手指的当前位置，同时我们发送x和y在蓝牙到Arduino汽车的价值。
Arduino以与前面示例相同的方式接受这些值，即使用Serial。读功能。
//从智能手机Android应用读取传入的数据while (Serial.available() >= 2) {x = Serial.read();延迟(10);y = Serial.read ();}
另外，我们需要做的是将从智能手机接收到的X和Y值转换为0到1023的范围，适合下面的电机控制代码。这些值取决于画布大小，我从应用中获得的X和Y值从60到220，使用map()函数我可以轻松地转换它们。
//确保我们收到正确的值if (x > 60 & x < 220) {xAxis = map(x, 220, 60, 1023, 0);//将智能手机X和Y值转换为0 - 1023范围，适合电机控制代码下面的电机}if (Y > 60 & Y < 220) {yAxis = map(Y, 220, 60, 0,1023);}
在应用程序块中，我们还可以看到，当图像精灵被润色时，操纵杆球将移回画布的中心，并将适当的值发送给汽车以停止移动。你可以在网站上找到并下载这个应用程序的文章，以及两个操纵杆的图像，这样你就可以创建自己的或修改这个应用程序。
您可以下载下面的Android应用程序，以及操纵杆的两个图像：
完整的Arduino代码:
/ * Arduino机器人汽车无线控制使用HC-05蓝牙和自定义版Android App ==从设备 - Arduino Robot Car == by Dejan Nedelkovski，www.www.mfxpo.com * / #define ena 9 #define In1 4 #debet188官方网站fine在2 5 #define eNB 10 #define In3 6 #define In4 7 int Xaxis，Yaxis;Int x = 0;Int y = 0;int motorSpeedA = 0;int motorSpeedB = 0;void setup() {pinMode(enA, OUTPUT);pinMode (enB、输出);pinMode(三机一体、输出);pinMode (in2、输出); pinMode(in3, OUTPUT); pinMode(in4, OUTPUT); Serial.begin(38400); // Default communication rate of the Bluetooth module } void loop() { // Default value - no movement when the Joystick stays in the center xAxis = 510; yAxis = 510; // Read the incoming data from the Smartphone Android App while (Serial.available() >= 2) { x = Serial.read(); delay(10); y = Serial.read(); } delay(10); // Makes sure we receive corrent values if (x > 60 & x < 220) { xAxis = map(x, 220, 60, 1023, 0); // Convert the smartphone X and Y values to 0 - 1023 range, suitable motor for the motor control code below } if (y > 60 & y < 220) { yAxis = map(y, 220, 60, 0, 1023); } // Y-axis used for forward and backward control if (yAxis < 470) { // Set Motor A backward digitalWrite(in1, HIGH); digitalWrite(in2, LOW); // Set Motor B backward digitalWrite(in3, HIGH); digitalWrite(in4, LOW); // Convert the declining Y-axis readings for going backward from 470 to 0 into 0 to 255 value for the PWM signal for increasing the motor speed motorSpeedA = map(yAxis, 470, 0, 0, 255); motorSpeedB = map(yAxis, 470, 0, 0, 255); } else if (yAxis > 550) { // Set Motor A forward digitalWrite(in1, LOW); digitalWrite(in2, HIGH); // Set Motor B forward digitalWrite(in3, LOW); digitalWrite(in4, HIGH); // Convert the increasing Y-axis readings for going forward from 550 to 1023 into 0 to 255 value for the PWM signal for increasing the motor speed motorSpeedA = map(yAxis, 550, 1023, 0, 255); motorSpeedB = map(yAxis, 550, 1023, 0, 255); } // If joystick stays in middle the motors are not moving else { motorSpeedA = 0; motorSpeedB = 0; } // X-axis used for left and right control if (xAxis < 470) { // Convert the declining X-axis readings from 470 to 0 into increasing 0 to 255 value int xMapped = map(xAxis, 470, 0, 0, 255); // Move to left - decrease left motor speed, increase right motor speed motorSpeedA = motorSpeedA - xMapped; motorSpeedB = motorSpeedB + xMapped; // Confine the range from 0 to 255 if (motorSpeedA < 0) { motorSpeedA = 0; } if (motorSpeedB > 255) { motorSpeedB = 255; } } if (xAxis > 550) { // Convert the increasing X-axis readings from 550 to 1023 into 0 to 255 value int xMapped = map(xAxis, 550, 1023, 0, 255); // Move right - decrease right motor speed, increase left motor speed motorSpeedA = motorSpeedA + xMapped; motorSpeedB = motorSpeedB - xMapped; // Confine the range from 0 to 255 if (motorSpeedA > 255) { motorSpeedA = 255; } if (motorSpeedB < 0) { motorSpeedB = 0; } } // Prevent buzzing at low speeds (Adjust according to your motors. My motors couldn't start moving if PWM value was below value of 70) if (motorSpeedA < 70) { motorSpeedA = 0; } if (motorSpeedB < 70) { motorSpeedB = 0; } analogWrite(enA, motorSpeedA); // Send PWM signal to motor A analogWrite(enB, motorSpeedB); // Send PWM signal to motor B }
利用NRF24L01收发模块实现Arduino机器人汽车无线控制

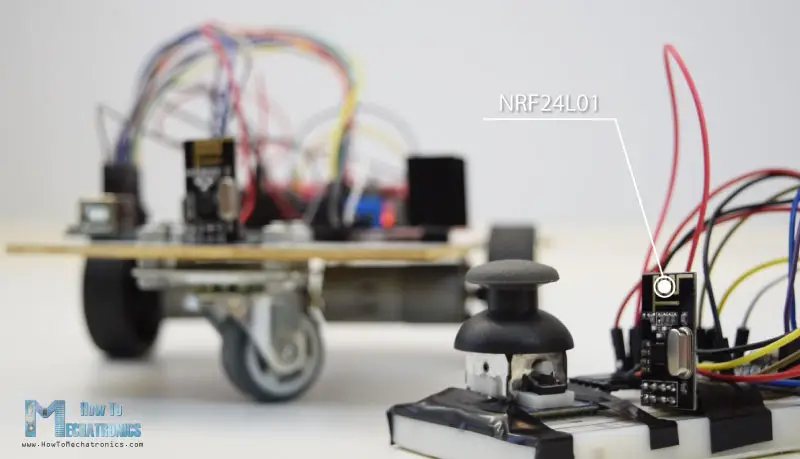

现在我们可以进入下一种方法，利用无线控制Arduino机器人车NRF24L01收发器模块．

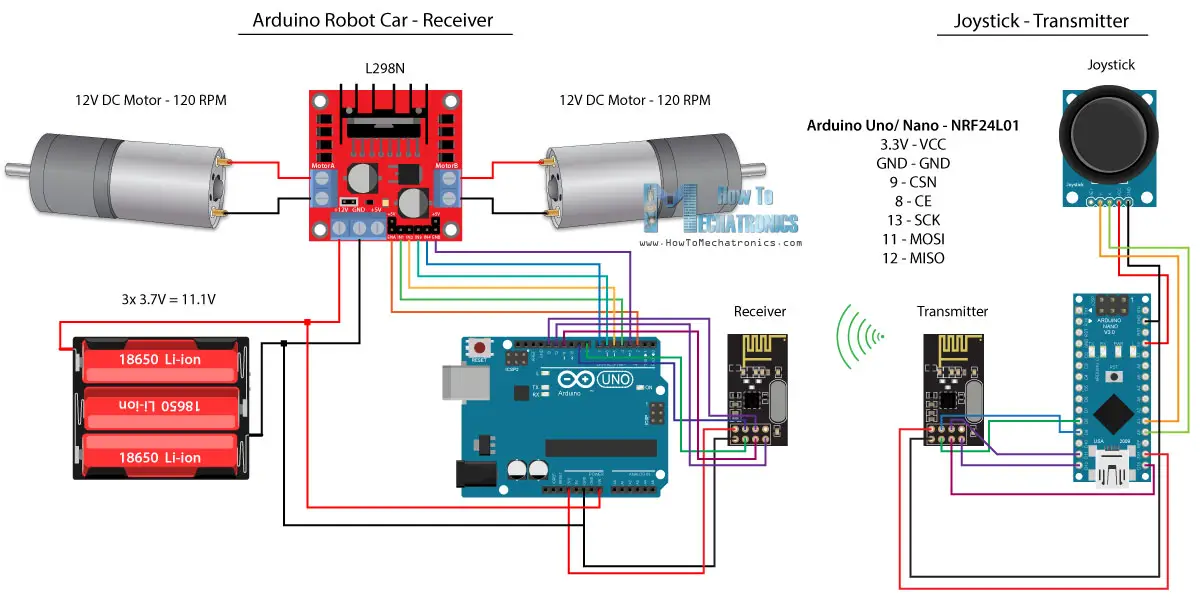

这是电路原理图。我们可以注意到，这些模块使用SPI通信，所以与前面的示例相比，我将L298N驱动的Enable A和Enable B引脚移动到Arduino板的引脚2和3。
您可以在以下内获取NRF24L01模块亚马逊的链接．
源代码
对于这个示例，我们需要安装RF24库。与前面的示例类似，在定义一些引脚并将模块设置为发射器后，我们读取操纵杆的X和Y值，并将其发送到Arduino机器人车上的另一个NRF24L01模块。
首先，我们可以注意到模拟读数是字符串，它使用String.toCharArray（）函数被放入字符数组中。然后使用radio.write（）函数，我们将该字符数组数据发送到另一个模块。
变送器代码：
/* Arduino Robot Car Wireless Control using the NRF24L01 Transceiver module == Transmitter - Joystick == by Dejan Nedelkovski, www.bet188官方网站HowToMechatronics.com Library: TMRh20/RF24, https://github.com/tmrh20/RF24/ */ #include#include < NRF24L01 .h> #include radio(8,9);// CE, CSN const字节地址[6]= "00001";char xyData[32] = "";字符串xAxis桠溪;void setup() {Serial.begin(9600);radio.begin ();radio.openWritingPipe(地址);radio.setPALevel (RF24_PA_MIN);radio.stopListening ();} void loop() {xAxis = analogRead(A0); // Read Joysticks X-axis yAxis = analogRead(A1); // Read Joysticks Y-axis // X value xAxis.toCharArray(xyData, 5); // Put the String (X Value) into a character array radio.write(&xyData, sizeof(xyData)); // Send the array data (X value) to the other NRF24L01 modile // Y value yAxis.toCharArray(xyData, 5); radio.write(&xyData, sizeof(xyData)); delay(20); }
在另一边。在Arduino机器人车上，在将模块定义为接收器后，我们使用radio.read()函数接受数据。然后使用atoi()函数，我们将接收到的数据或来自操纵杆的X和Y值转换为整数值，这适用于下面的电机控制代码。
//来自Arduino机器人Car的代码 - NRF24L01示例（radio.Available（））{//，如果NRF240L01模块接收到数据无线电.Read（＆roceedData，sizeof（roceaddata））;//读取数据并将其放入字符数组xAxis = atoi(&receivedData[0]);//将字符数组中的数据(接收到的X值)转换为整数delay(10);radio.read（＆roceeddata，sizeof（recaptdata））;桠溪= atoi (&receivedData [0]);延迟(10);}
这很简单，但当然，正如我已经说过的，如果你需要更多的细节如何连接和设置模块，你可以随时查看我的特定教程。
接收器代码：
/* Arduino Robot Car Wireless Control using the NRF24L01 Transceiver module == Receiver - Arduino Robot Car == by Dejan Nedelkovski, www.bet188官方网站HowToMechatronics.com Library: TMRh20/RF24, https://github.com/tmrh20/RF24/ */ #include#include < NRF24L01 .h> #include #define enA 2 //注意:在之前的视频中Pin 10 #define in3 6 #define in4 7 RF24 radio(8,9);// CE, CSN const字节地址[6]= "00001";char receivedData[32] = "";int xAxis桠溪;int motorSpeedA = 0;int motorSpeedB = 0;void setup() {pinMode(enA, OUTPUT);pinMode (enB、输出);pinMode(三机一体、输出); pinMode(in2, OUTPUT); pinMode(in3, OUTPUT); pinMode(in4, OUTPUT); Serial.begin(9600); radio.begin(); radio.openReadingPipe(0, address); radio.setPALevel(RF24_PA_MIN); radio.startListening(); } void loop() { if (radio.available()) { // If the NRF240L01 module received data radio.read(&receivedData, sizeof(receivedData)); // Read the data and put it into character array xAxis = atoi(&receivedData[0]); // Convert the data from the character array (received X value) into integer delay(10); radio.read(&receivedData, sizeof(receivedData)); yAxis = atoi(&receivedData[0]); delay(10); } // Y-axis used for forward and backward control if (yAxis < 470) { // Set Motor A backward digitalWrite(in1, HIGH); digitalWrite(in2, LOW); // Set Motor B backward digitalWrite(in3, HIGH); digitalWrite(in4, LOW); // Convert the declining Y-axis readings for going backward from 470 to 0 into 0 to 255 value for the PWM signal for increasing the motor speed motorSpeedA = map(yAxis, 470, 0, 0, 255); motorSpeedB = map(yAxis, 470, 0, 0, 255); } else if (yAxis > 550) { // Set Motor A forward digitalWrite(in1, LOW); digitalWrite(in2, HIGH); // Set Motor B forward digitalWrite(in3, LOW); digitalWrite(in4, HIGH); // Convert the increasing Y-axis readings for going forward from 550 to 1023 into 0 to 255 value for the PWM signal for increasing the motor speed motorSpeedA = map(yAxis, 550, 1023, 0, 255); motorSpeedB = map(yAxis, 550, 1023, 0, 255); } // If joystick stays in middle the motors are not moving else { motorSpeedA = 0; motorSpeedB = 0; } // X-axis used for left and right control if (xAxis < 470) { // Convert the declining X-axis readings from 470 to 0 into increasing 0 to 255 value int xMapped = map(xAxis, 470, 0, 0, 255); // Move to left - decrease left motor speed, increase right motor speed motorSpeedA = motorSpeedA - xMapped; motorSpeedB = motorSpeedB + xMapped; // Confine the range from 0 to 255 if (motorSpeedA < 0) { motorSpeedA = 0; } if (motorSpeedB > 255) { motorSpeedB = 255; } } if (xAxis > 550) { // Convert the increasing X-axis readings from 550 to 1023 into 0 to 255 value int xMapped = map(xAxis, 550, 1023, 0, 255); // Move right - decrease right motor speed, increase left motor speed motorSpeedA = motorSpeedA + xMapped; motorSpeedB = motorSpeedB - xMapped; // Confine the range from 0 to 255 if (motorSpeedA > 255) { motorSpeedA = 255; } if (motorSpeedB < 0) { motorSpeedB = 0; } } // Prevent buzzing at low speeds (Adjust according to your motors. My motors couldn't start moving if PWM value was below value of 70) if (motorSpeedA < 70) { motorSpeedA = 0; } if (motorSpeedB < 70) { motorSpeedB = 0; } analogWrite(enA, motorSpeedA); // Send PWM signal to motor A analogWrite(enB, motorSpeedB); // Send PWM signal to motor B }
利用HC-12远程收发器实现Arduino机器人汽车无线控制
对于最后一种Arduino机器人小车的无线控制方法，我们将使用HC-12远程收发模块．这些模块之间的通信距离可达1.8公里。

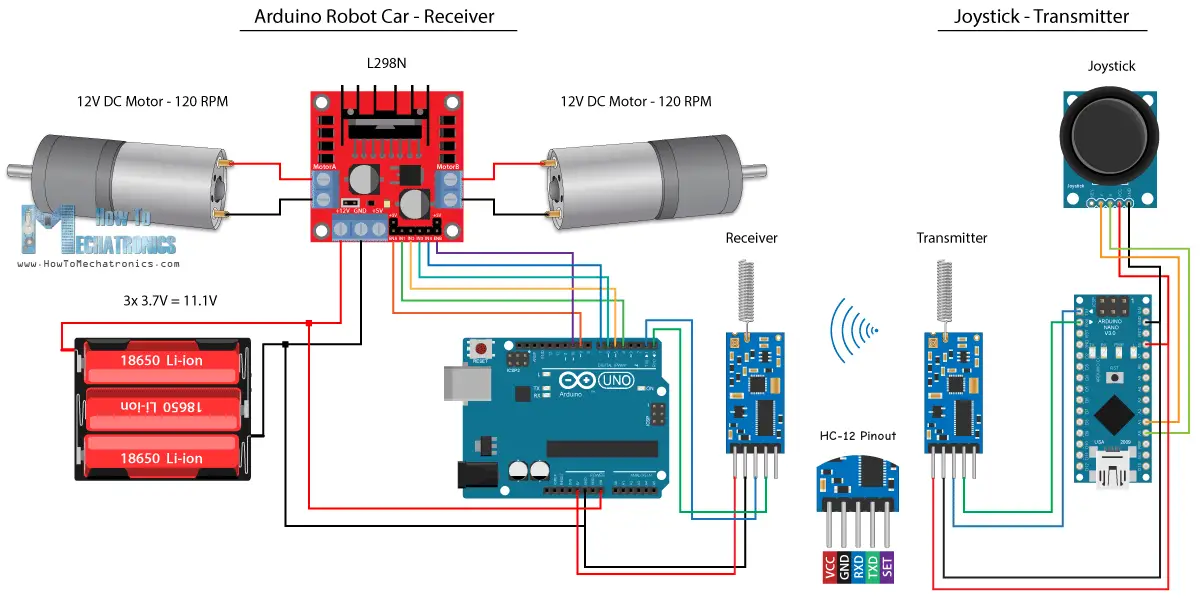

本例的电路原理图与HC-05蓝牙模块的电路原理图几乎相同，因为它们使用相同的方法通过串口与Arduino进行通信。
你可以在下面得到HC-12收发模块亚马逊的链接．
源代码
操纵杆代码与蓝牙通信的码完全相同。我们只是读取操纵杆的模拟值，并使用Serial.Write（）函数将它们发送到另一个模块。
变送器代码：
/* Arduino机器人汽车无线控制使用HC-12远程无线模块==发射器-操纵杆== by Dejan Nedelkovski, www.HowToMechatronics.com */ int xAxis, yAxis;bet188官方网站void setup() {Serial.begin(9600);//蓝牙模块默认通信速率}void loop() {xAxis = analogRead(A0);//读取操纵杆x轴yAxis = analogRead(A1);//读取操纵杆y轴//通过串口将值发送到从HC-05蓝牙设备serial .write(xAxis/4);//除以4从0 - 1023转换为0 - 256，(1字节)范围延迟(20);}
在另一边，随着时间（）循环我们等到数据到达，然后使用Serial.read（）函数读取它并将其转换回0到1023范围内，适用于下面的电机控制码。
接收器代码：
/* Arduino Robot Car Wireless Control using HC-12 long range Wireless module == Receiver - Arduino Robot Car == by Dejan Nedelkovski, www.HowTbet188官方网站oMechatronics.com */ / #define enB 9 #define in1 4 #define in2 5 #define enB 10 #define in3 6 #define in4 7 int xAxis, yAxis;Int x = 0;Int y = 0;int motorSpeedA = 0;int motorSpeedB = 0;void setup() {pinMode(enA, OUTPUT);pinMode (enB、输出);pinMode(三机一体、输出);pinMode (in2、输出);pinMode (in3、输出); pinMode(in4, OUTPUT); Serial.begin(9600); // Default communication rate of the Bluetooth module } void loop() { // Default value - no movement when the Joystick stays in the center xAxis = 510; yAxis = 510; // Read the incoming data from the while (Serial.available() == 0) {} x = Serial.read(); delay(10); y = Serial.read(); delay(10); // Convert back the 0 - 255 range to 0 - 1023, suitable for motor control code below xAxis = x * 4; yAxis = y * 4; // Y-axis used for forward and backward control if (yAxis < 470) { // Set Motor A backward digitalWrite(in1, HIGH); digitalWrite(in2, LOW); // Set Motor B backward digitalWrite(in3, HIGH); digitalWrite(in4, LOW); // Convert the declining Y-axis readings for going backward from 470 to 0 into 0 to 255 value for the PWM signal for increasing the motor speed motorSpeedA = map(yAxis, 470, 0, 0, 255); motorSpeedB = map(yAxis, 470, 0, 0, 255); } else if (yAxis > 550) { // Set Motor A forward digitalWrite(in1, LOW); digitalWrite(in2, HIGH); // Set Motor B forward digitalWrite(in3, LOW); digitalWrite(in4, HIGH); // Convert the increasing Y-axis readings for going forward from 550 to 1023 into 0 to 255 value for the PWM signal for increasing the motor speed motorSpeedA = map(yAxis, 550, 1023, 0, 255); motorSpeedB = map(yAxis, 550, 1023, 0, 255); } // If joystick stays in middle the motors are not moving else { motorSpeedA = 0; motorSpeedB = 0; } // X-axis used for left and right control if (xAxis < 470) { // Convert the declining X-axis readings from 470 to 0 into increasing 0 to 255 value int xMapped = map(xAxis, 470, 0, 0, 255); // Move to left - decrease left motor speed, increase right motor speed motorSpeedA = motorSpeedA - xMapped; motorSpeedB = motorSpeedB + xMapped; // Confine the range from 0 to 255 if (motorSpeedA < 0) { motorSpeedA = 0; } if (motorSpeedB > 255) { motorSpeedB = 255; } } if (xAxis > 550) { // Convert the increasing X-axis readings from 550 to 1023 into 0 to 255 value int xMapped = map(xAxis, 550, 1023, 0, 255); // Move right - decrease right motor speed, increase left motor speed motorSpeedA = motorSpeedA + xMapped; motorSpeedB = motorSpeedB - xMapped; // Confine the range from 0 to 255 if (motorSpeedA > 255) { motorSpeedA = 255; } if (motorSpeedB < 0) { motorSpeedB = 0; } } // Prevent buzzing at low speeds (Adjust according to your motors. My motors couldn't start moving if PWM value was below value of 70) if (motorSpeedA < 70) { motorSpeedA = 0; } if (motorSpeedB < 70) { motorSpeedB = 0; } analogWrite(enA, motorSpeedA); // Send PWM signal to motor A analogWrite(enB, motorSpeedB); // Send PWM signal to motor B }
所以这对本教程来说几乎是一切。随意询问以下意见部分中的任何问题。
