在本教程中，我们将学习如何构建一个Arduino Mecanum车轮机器人，能够在任何方向移动。机器人的这种独特的机动性是通过使用特殊类型的轮子实现的，称为Mecanum轮子。

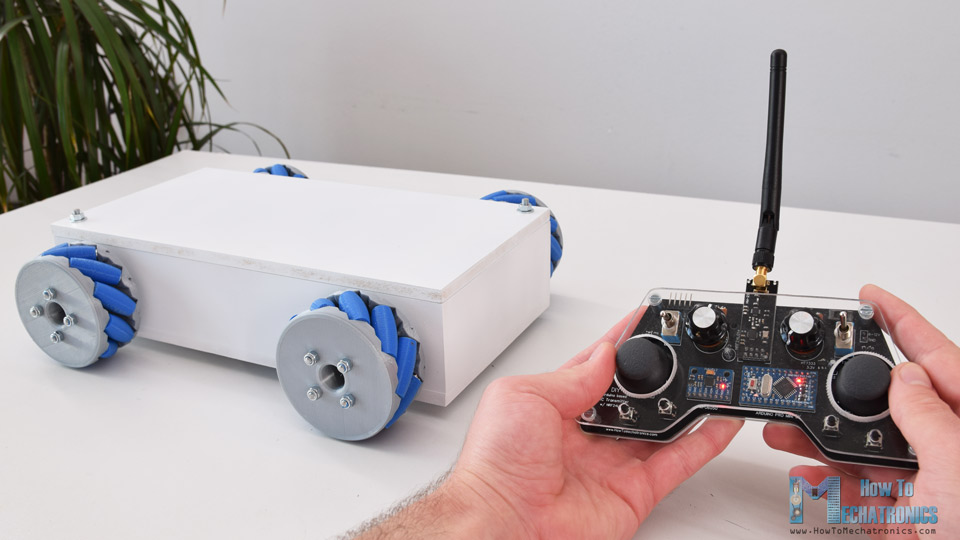

实际上，我设计并3D打印了这些轮子，因为它们买起来有点贵。他们工作得很好，我必须说，驾驶这个机器人平台是如此有趣。我们可以无线控制机器人使用NRF24L01无线电收发模块，或者在我的例子中，我使用我的DIY RC发射机，这是我在我之前的视频之一。
我也可以通过蓝牙通信使用智能手机来控制。我制作了一个自定义的Android应用程序，我们可以通过该应用程序来控制Mecanum轮子机器人以任何方向移动。此外，在应用程序中使用滑块，我们可以控制运动速度。
该机器人平台的大脑是一个Arduino Mega板，单独控制每个轮子。每个轮子都连接在NEMA 17步进电机上，并了解这一事实步进电机可以精确控制，我在应用程序中添加了一个更酷的功能，我们可以通过它来编程机器人自动移动。使用“保存”按钮我们可以保存每个位置或步骤，然后机器人可以自动运行并重复这些步骤。使用相同的按钮，我们可以暂停自动操作以及重置或删除所有步骤，以便我们可以存储新的。

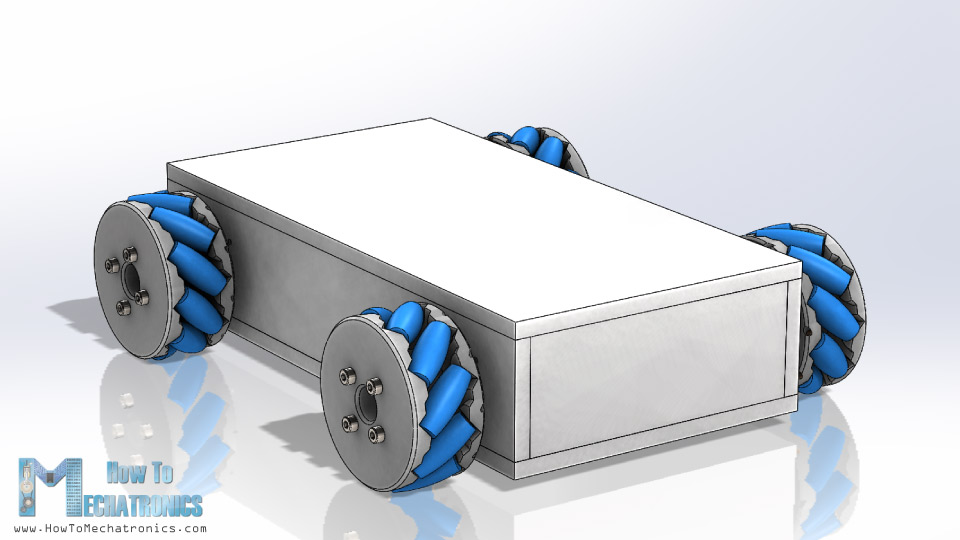

Mecanum轮子机器人3D模型
首先，我使用3D建模软件设计了这个Mecanum车轮机器人。这个机器人的基础平台是一个简单的盒子，我将用8毫米的蜱中密度纤维板制作。
四个步进电机附着在该平台上，并且麦粉轮附着在电机的轴上。
您可以下载3D打印所需的3D模型和STL文件。
步文件:
STL文件3D打印:
麦考欧轮子如何工作
Mecanum车轮是一个带有辊子的轮子。这些辊子对角地或以45度的角度定位到车轮的旋转轴上。当向后移动时，这使得车轮施加在对角线方向上。
因此，通过在某些图案中旋转车轮，我们利用这些对角线力，因此机器人可以在任何方向上移动。

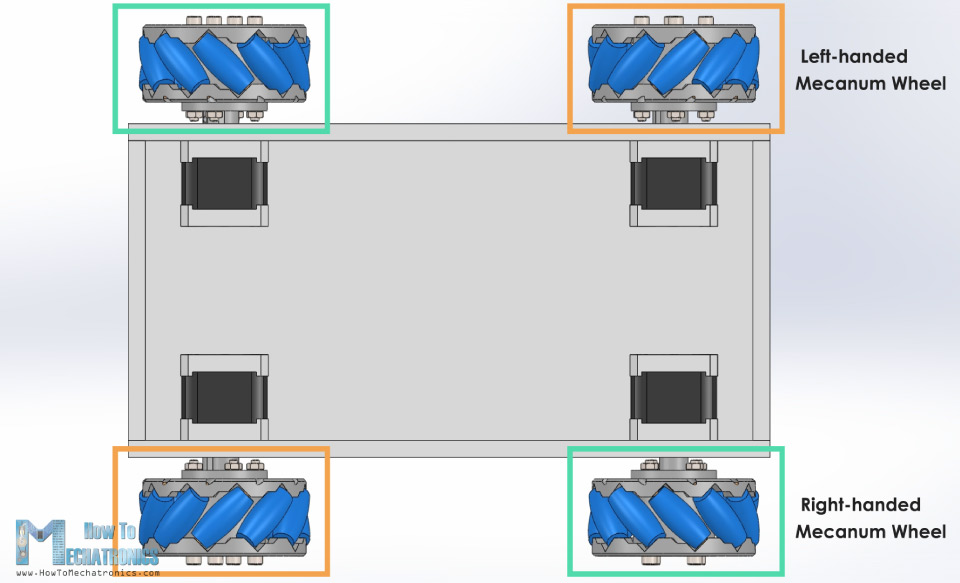

我们还应该注意到，我们需要两种类型的麦考欧轮，通常被称为左手和右手的麦蕉轮。它们之间的差异是滚筒的方向，并且必须在特定位置安装在机器人中。每个车轮顶辊的旋转轴应指向机器人的中心。
以下是如何根据轮子旋转方向移动的机器人移动的快速展示。
如果所有四个车轮向前移动，那么机器人的结果将是向前的，反之亦然如果所有车轮向后移动机器人将向后移动。为了向右移动，右轮需要在机器人内部旋转，而左车轮需要在机器人外部旋转。由于对角定位辊引起的产生力将使机器人向右移动。移动到左侧时相同但相反。通过这些轮子，我们还可以通过仅旋转两个轮子来实现对角线方向的运动。
制作麦anum轮子机器人

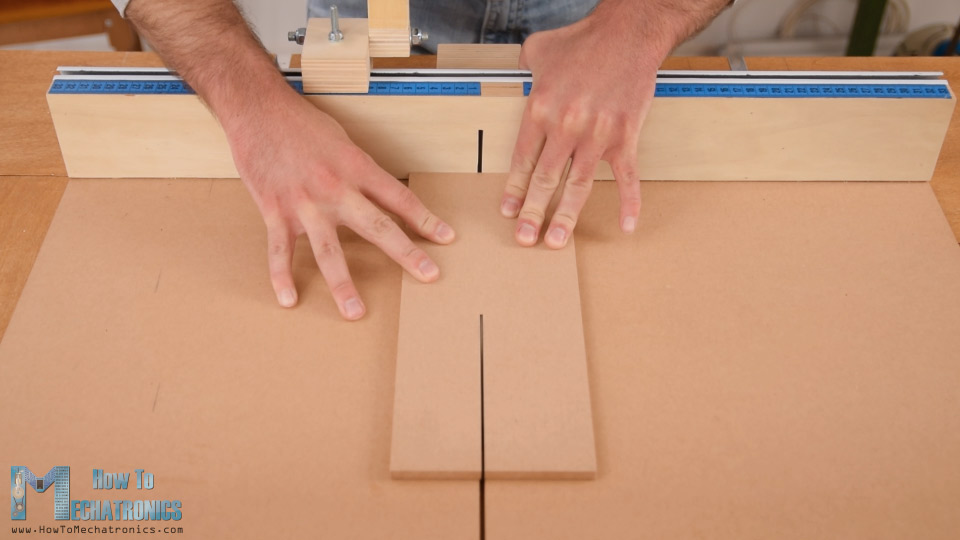

不过，现在让我向你们展示我是如何建造这个机器人平台的。正如我提到的，为了制作平台的基础，我使用了8毫米tick中密度纤维板。首先，我用台式锯根据3D模型的尺寸切割所有的零件。
接下来，使用3mm钻头和25mm Forstner钻头，我在侧面面板上打开了连接步进电机的开口。一旦我把零件准备好，我就继续组装它们。我用了木胶和一些螺丝把它们固定住。这里最重要的事情是要有精确的发动机开口，以便所有的车轮在以后都能与表面接触。
当然，你也可以用3D打印这个基础平台，而不是用MDF制作它，所以我将在网站文章中包含它的3D文件。最后，我喷涂了基础和它的覆盖白色。

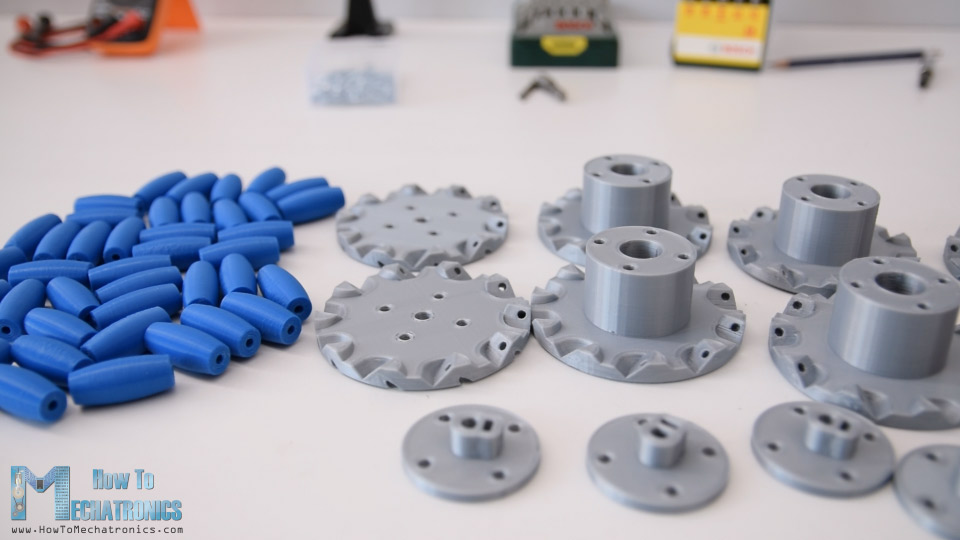

接下来是Mecanum车轮。就像我之前说的，这些轮子可能买起来有点贵，所以我决定设计和3D打印我自己的轮子。车轮由两部分组成，外侧和内侧用一些M4螺栓和螺母固定在一起。他们有10辊每个，和一个轴耦合器专门设计适合NEMA 17步进电机。
我3D打印Mecanum车轮使用我的Creality CR-10 3D打印机的所有部件。
这是A.链接到此3D打印机如果您想检查出来。

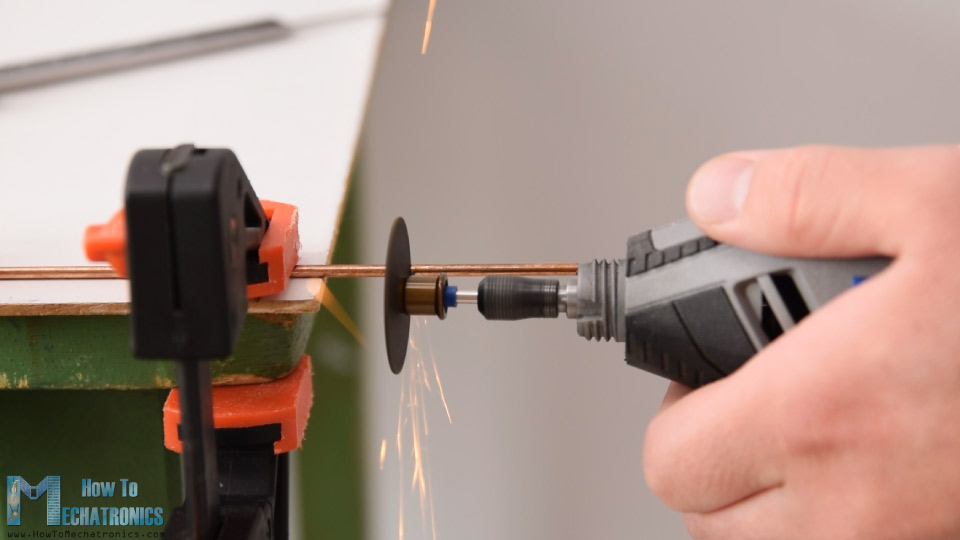

所以，一旦我准备好了3D印刷部件，我就会继续制作滚筒的轴。为此目的，我使用了3毫米蜱钢丝。轴的长度需要大约40mm，因此使用旋转工具，我将电线切割成该长度。
我开始使用四个M4螺栓和螺母来通过固定双面和轴联接器来组装Mecanum轮。螺栓的长度需要为45mm。

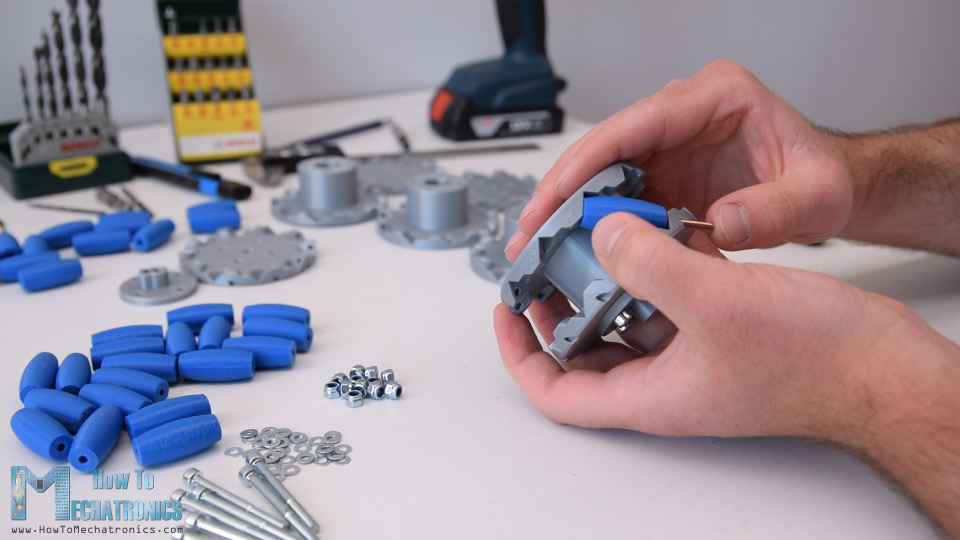

为了安装辊子，首先需要稍微将轴稍微插入位于内侧圆周的孔中。
然后我们可以插入一个小型M3垫圈，插入滚轮并将轴一直推入轮子的外侧的槽中。我使用了一个垫圈，因为我没有足够的空间，在另一边插入第二个垫圈。
我对所有10个滚轮重复了这个过程。组装这些轮子其实很简单也很有趣。这里重要的是滚轮必须能够自由移动。
最后，我用几滴AC胶在每个内孔，以确保轴不会松动。
所以一旦车轮准备就绪，我们就可以随身组装整个机器人。首先，我们需要将步进电机连接到基础平台。将它们固定到位，我使用长度为12mm的M3螺栓。

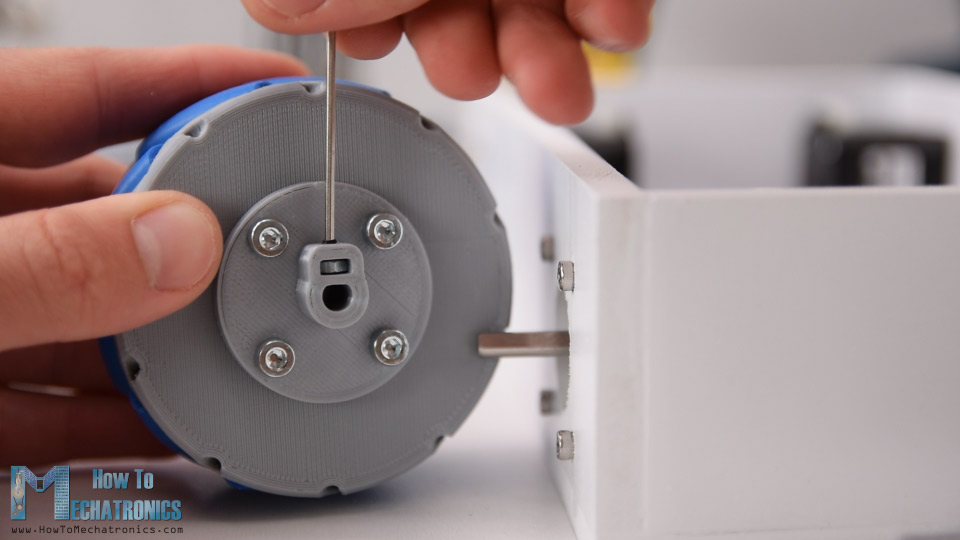

接下来，我们需要把轮子连接到马达的轴上。我做的轴耦合器有一个插槽用于插入M3螺母，通过其中M3螺栓可以通过，所以我们可以把轮子固定到轴上。

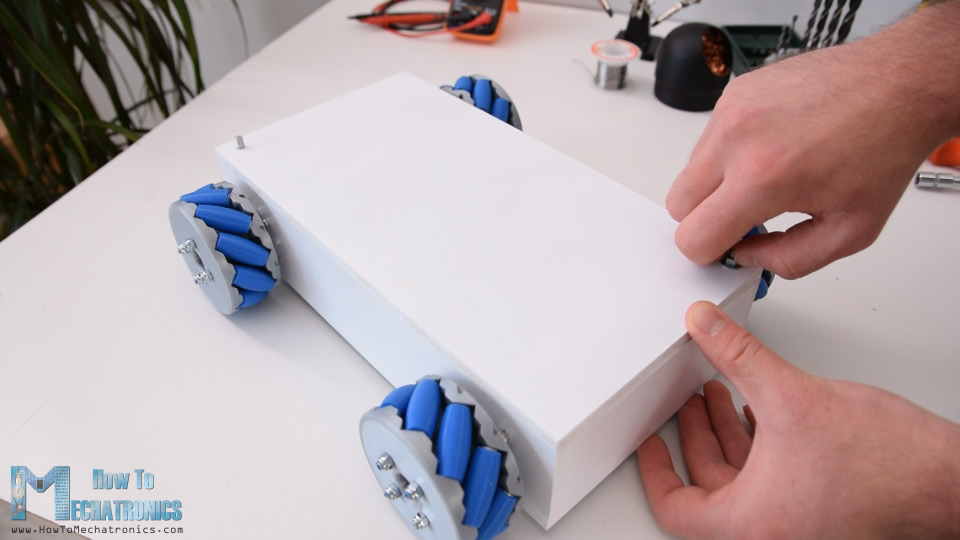

接下来，为了确保顶盖的基础上，我附加了螺纹杆的两个角落的基础。我在盖子的相同位置上钻了洞，这样我就能很容易地插入并把盖子固定到底座上。
在基座的后侧，我制作了20mm孔，以稍后将电源开关连接，以及用于连接LED的5mm孔。

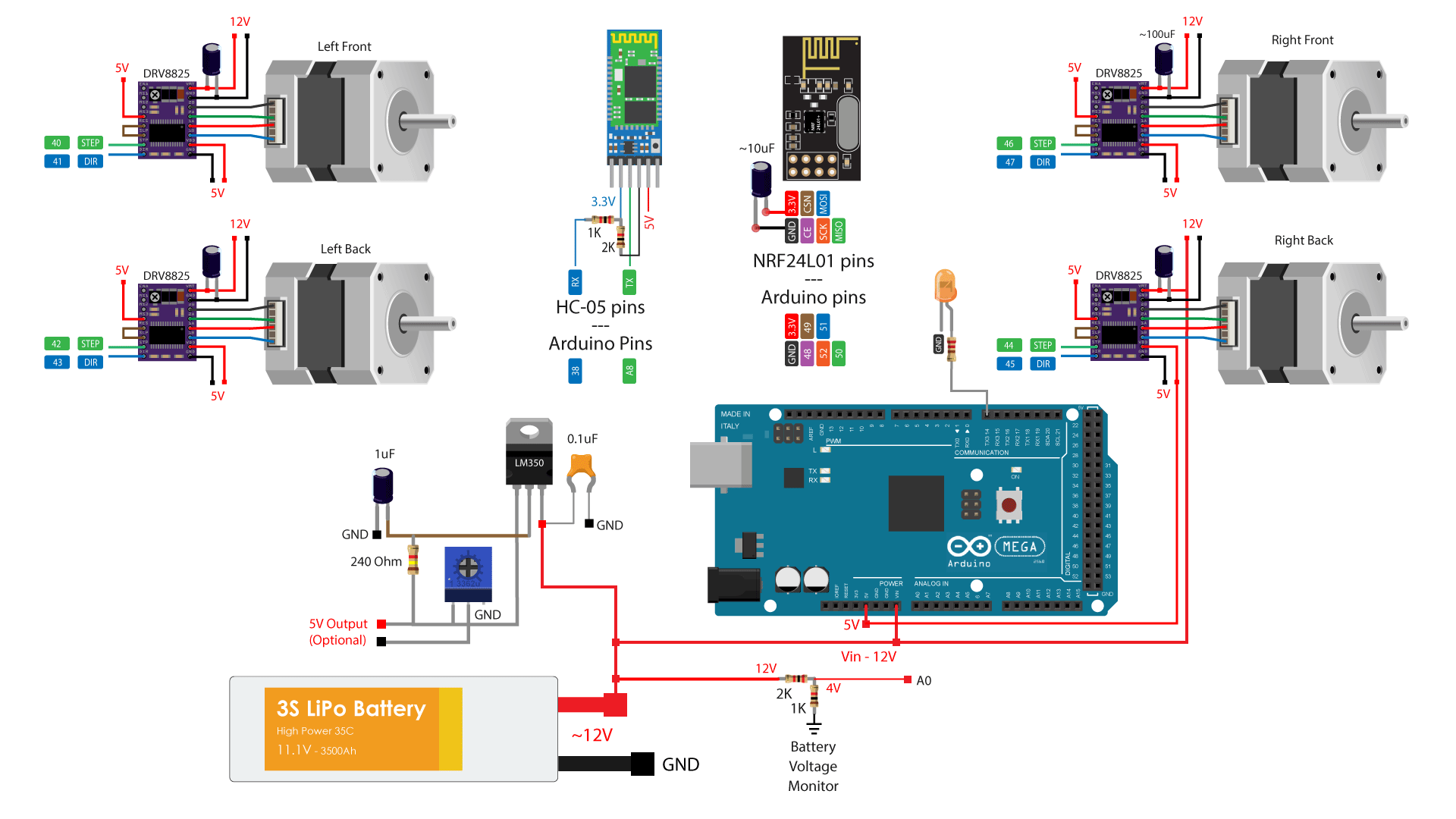

电路原理图
现在我们可以继续电子产品了。必威lol这是这个项目的完整电路图。
因此，我们将控制四个NEMA 17步进电机使用四个DRV8825步进驱动器，或者我们也可以使用A4988步进驱动器。为步进器和整个机器人供电，我们将使用12V电源，在我的情况下，我将使用提供12V左右的3S Li-Po电池。为无线电通讯我们正在使用NRF24L01模块，而且为蓝牙通信我们正在使用HC-05蓝牙模块。我还包括一个简单的分压器，将用于监控电池电压和LED连接，以指示电池电压下降到11V以下。
我还包括一个专用的5V电压稳压器，可以提供约3A电流。这是可选的，但我计划在未来的视频中与我的Arduino机器人手臂项目结合起来，为此目的，我需要5V来驱动其伺服电机。
你可以从下面的链接得到这个项目所需的组件:
- 步进电机- NEMA 17..................亚马逊/Banggood
- DRV8825步进司机.....................亚马逊/Banggood
- NRF24L01收发器模块 ..........亚马逊/Banggood
- HC-05蓝牙模块...................亚马逊/Banggood
- 李宝电池.................................. ......亚马逊/Banggood
- Arduino Mega Board ..................... ...... ...亚马逊/Banggood
必威外围提钱披露：这些是联盟链接。作为亚马逊助理，我从合格购买中获得。
PCB设计
尽管如此，为了保持电子组件组织并摆脱布线混乱，我设计了一种使用Easy必威loleda免费在线电路设计软件的自定义PCB。这款PCB实际上将充当Arduino Mega Shield，因为我们将能够直接将其连接在Arduino Mega Board之上。我使用顶层和底层来运行连接。对于我未使用的那些Arduno引脚，我包括PIN标头连接，以便我们将来可以为某些东西使用它们。我还包括12V，5V和GND连接引脚，以及用于选择驱动器的踩踏分辨率的引脚。
这是一个链接PCB设计的项目文件。因此，一旦完成设计，我就生成了制造PCB所需的格柏文件。
格柏文件：
然后我从JLCPCB订购PCB他们也是这个视频的赞助商。
在这里，我们可以简单地拖放Gerber文件并一旦上传，我们可以在Gerber Viewer中查看我们的PCB。如果一切都正确，那么我们可以继续选择我们想要的PCB的属性。这次我选择了PCB颜色以蓝色，以便与Arduino板颜色匹配。就是这样，现在我们可以以合理的价格简单地订购我们的PCB。请注意，如果它是jlcpcb的第一个订单，您只需2美元即可获得10台PCB即可。
几天后，PCB已经到了。PCB的质量很大，一切都与设计完全相同。

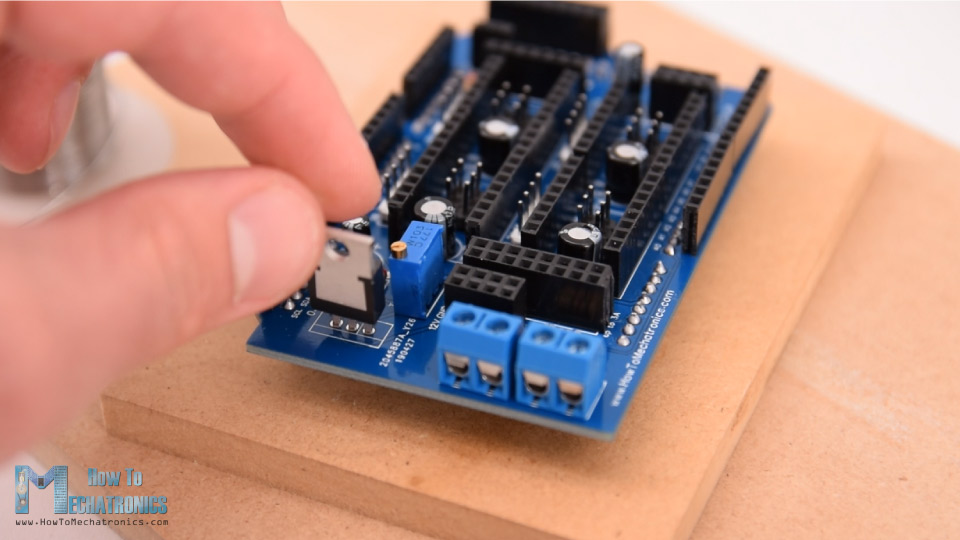

组装PCB

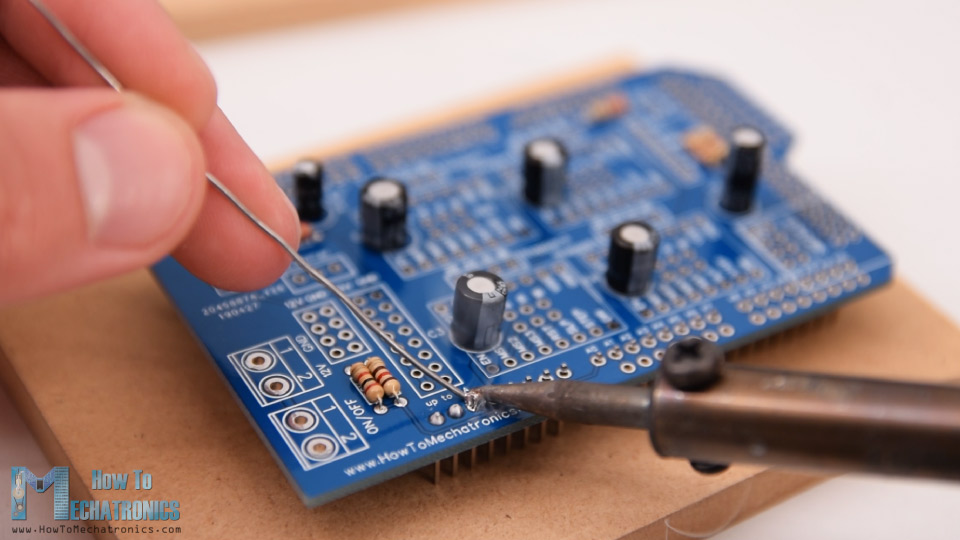

好的，现在我们可以继续前进并组装PCB。我首先开始焊接较小的部件，电阻器和电容器。然后我将焊接和焊接的阳销标头插入到PCB中，该PCB将用于将其连接到Arduino板。
接下来，我将所有女性销标头放置在适当位置并焊接它们。至于步进电机连接和引脚，用于选择我使用的踩踏分辨率的踩踏分辨率。这样，我们可以直接将电机连接到PCB并使用跳线来选择踩踏分辨率。然后我焊接接线盒，修剪器和电压调节器。
就这样，PCB已经准备好了，我们可以继续插入驱动器并将电机连接到它。首先，我放置了用于选择步进分辨率的跳线。我通过连接驱动的MS3引脚到5V来选择16步分辨率。

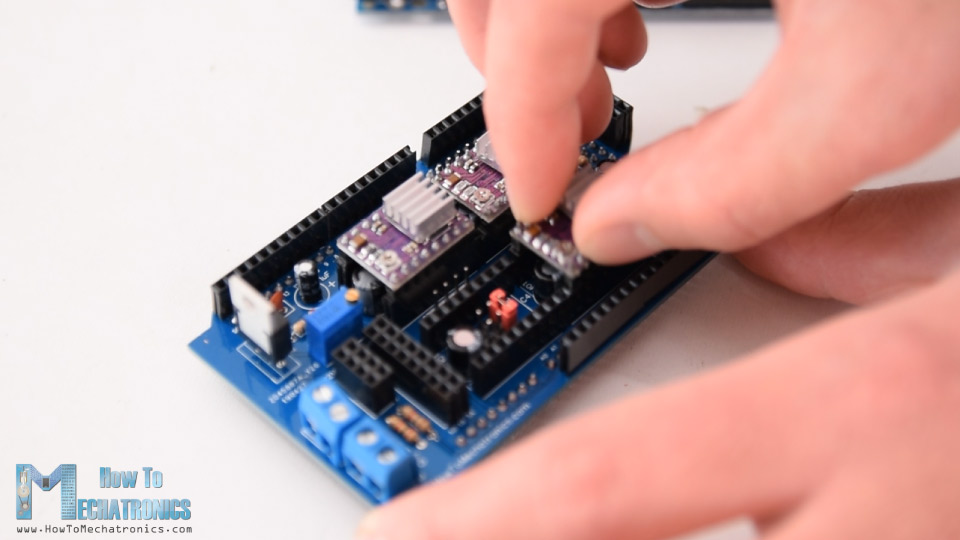

然后在它们之上，我将DRV8825驱动程序放置，以及连接NRF24L01模块和HC-05蓝牙模块。现在我们可以简单地将PCB安装到Arduno板上。

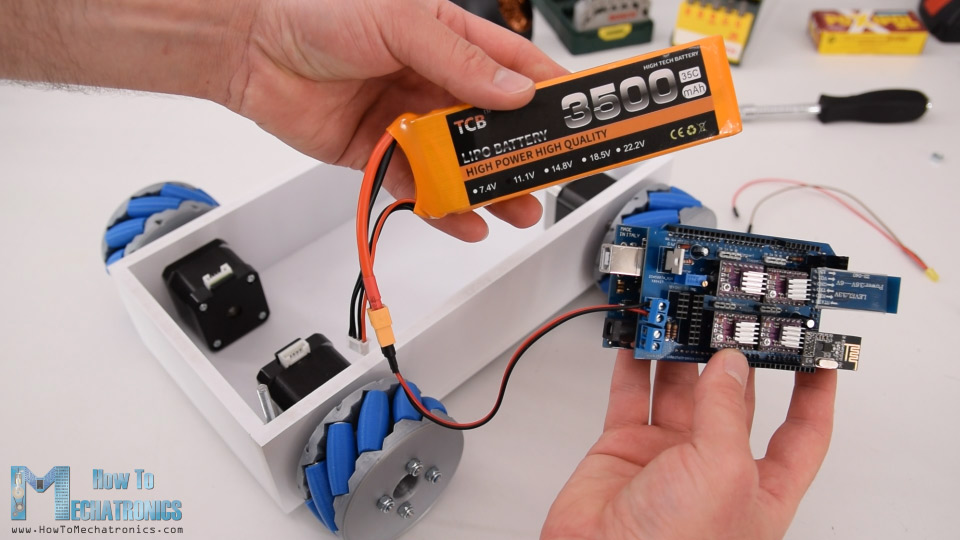

接下来，我将电池连接到适当的接线盒并将其放入基础平台。
这里我将电源开关插入到位并将其连接到另一个接线盒。在电源开关上方，我还插入了电池指示灯LED。
现在留下了什么是将电机连接到PCB。我们应该注意到，在连接对面的电机时，我们应该连接它们的连接器也相反。在编程机器人时稍后需要这一点，因此，例如，前向命令将在相同方向上移动两个电机，尽管它们实际上是翻转，但是一个可以顺时针呈现，另一个逆时针旋转。
最后，我可以简单地插入顶部的盖子，所以我们通过这个Mecanum Wheels机器人项目完成。
Mecanum车轮机器人Arduino代码
这个视频的留下是什么，看看Arduino代码。实际上，有两个单独的Arduino代码。这一个用于使用NRF24L01模块控制机器人，而其他用于使用智能手机控制机器人。
使用NRF24L01模块控制机器人的Arduino代码：
/ * === arduino mecanum轮子robot ===与dejan的nrf24l01用nrf24l01的无线电控制www.howtomechatronbet188官方网站ics.com图书馆：rf24，https://github.com/tmrh20/rf24/ Accelstepper由Mike McCauley：http：// www.airspayce.com / mikem / arduino / accelstepper / index.html * / #include#include #include #include rf24收音机（48,49）;// nrf24l01（ce，csn）const字节地址[6] =“00001”;unsigned long lastreceivetime = 0;unsigned long currentime = 0;//定义步进电机和引脚将使用Accelstepper RefrackWheel（1,42,43）;//（类型：驱动程序，步骤，dir） - Stepper1 Accelstepper LeftfrontWheel（1,40,41）;//步进per2 Accelstepper LightBackWheel（1,44,45）;//步道3 Accelstepper RightFrontWheel（1,46,47）;//步骤per4 int wheelspeed = 1500;//此结构的最大大小为32字节 - NRF24L01缓冲区限制结构DATA_PACKAGE {BYTE J1POTX; byte j1PotY; byte j1Button; byte j2PotX; byte j2PotY; byte j2Button; byte pot1; byte pot2; byte tSwitch1; byte tSwitch2; byte button1; byte button2; byte button3; byte button4; }; Data_Package data; //Create a variable with the above structure void setup() { // Set initial seed values for the steppers LeftFrontWheel.setMaxSpeed(3000); LeftBackWheel.setMaxSpeed(3000); RightFrontWheel.setMaxSpeed(3000); RightBackWheel.setMaxSpeed(3000); radio.begin(); radio.openReadingPipe(0, address); radio.setAutoAck(false); radio.setDataRate(RF24_250KBPS); radio.setPALevel(RF24_PA_LOW); radio.startListening(); // Set the module as receiver Serial.begin(115200); } void loop() { // Check whether we keep receving data, or we have a connection between the two modules currentTime = millis(); if ( currentTime - lastReceiveTime > 1000 ) { // If current time is more then 1 second since we have recived the last data, that means we have lost connection resetData(); // If connection is lost, reset the data. It prevents unwanted behavior, for example if a drone jas a throttle up, if we lose connection it can keep flying away if we dont reset the function } // Check whether there is data to be received if (radio.available()) { radio.read(&data, sizeof(Data_Package)); // Read the whole data and store it into the 'data' structure lastReceiveTime = millis(); // At this moment we have received the data } // Set speed - left potentiometer wheelSpeed = map(data.pot1, 0, 255, 100, 3000); if (data.j1PotX > 150) { moveSidewaysLeft(); } else if (data.j1PotX < 100) { moveSidewaysRight(); } else if (data.j1PotY > 160) { moveForward(); } else if (data.j1PotY < 100) { moveBackward(); } else if (data.j2PotX < 100 & data.j2PotY > 160) { moveRightForward(); } else if (data.j2PotX > 160 & data.j2PotY > 160) { moveLeftForward(); } else if (data.j2PotX < 100 & data.j2PotY < 100) { moveRightBackward(); } else if (data.j2PotX > 160 & data.j2PotY < 100) { moveLeftBackward(); } else if (data.j2PotX < 100) { rotateRight(); } else if (data.j2PotX > 150) { rotateLeft(); } else { stopMoving(); } // Execute the steps LeftFrontWheel.runSpeed(); LeftBackWheel.runSpeed(); RightFrontWheel.runSpeed(); RightBackWheel.runSpeed(); // Monitor the battery voltage int sensorValue = analogRead(A0); float voltage = sensorValue * (5.0 / 1023.00) * 3; // Convert the reading values from 5v to suitable 12V i // If voltage is below 11V turn on the LED if (voltage < 11) { digitalWrite(led, HIGH); } else { digitalWrite(led, LOW); } } void moveForward() { LeftFrontWheel.setSpeed(wheelSpeed); LeftBackWheel.setSpeed(wheelSpeed); RightFrontWheel.setSpeed(wheelSpeed); RightBackWheel.setSpeed(wheelSpeed); } void moveBackward() { LeftFrontWheel.setSpeed(-wheelSpeed); LeftBackWheel.setSpeed(-wheelSpeed); RightFrontWheel.setSpeed(-wheelSpeed); RightBackWheel.setSpeed(-wheelSpeed); } void moveSidewaysRight() { LeftFrontWheel.setSpeed(wheelSpeed); LeftBackWheel.setSpeed(-wheelSpeed); RightFrontWheel.setSpeed(-wheelSpeed); RightBackWheel.setSpeed(wheelSpeed); } void moveSidewaysLeft() { LeftFrontWheel.setSpeed(-wheelSpeed); LeftBackWheel.setSpeed(wheelSpeed); RightFrontWheel.setSpeed(wheelSpeed); RightBackWheel.setSpeed(-wheelSpeed); } void rotateLeft() { LeftFrontWheel.setSpeed(-wheelSpeed); LeftBackWheel.setSpeed(-wheelSpeed); RightFrontWheel.setSpeed(wheelSpeed); RightBackWheel.setSpeed(wheelSpeed); } void rotateRight() { LeftFrontWheel.setSpeed(wheelSpeed); LeftBackWheel.setSpeed(wheelSpeed); RightFrontWheel.setSpeed(-wheelSpeed); RightBackWheel.setSpeed(-wheelSpeed); } void moveRightForward() { LeftFrontWheel.setSpeed(wheelSpeed); LeftBackWheel.setSpeed(0); RightFrontWheel.setSpeed(0); RightBackWheel.setSpeed(wheelSpeed); } void moveRightBackward() { LeftFrontWheel.setSpeed(0); LeftBackWheel.setSpeed(-wheelSpeed); RightFrontWheel.setSpeed(-wheelSpeed); RightBackWheel.setSpeed(0); } void moveLeftForward() { LeftFrontWheel.setSpeed(0); LeftBackWheel.setSpeed(wheelSpeed); RightFrontWheel.setSpeed(wheelSpeed); RightBackWheel.setSpeed(0); } void moveLeftBackward() { LeftFrontWheel.setSpeed(-wheelSpeed); LeftBackWheel.setSpeed(0); RightFrontWheel.setSpeed(0); RightBackWheel.setSpeed(-wheelSpeed); } void stopMoving() { LeftFrontWheel.setSpeed(0); LeftBackWheel.setSpeed(0); RightFrontWheel.setSpeed(0); RightBackWheel.setSpeed(0); } void resetData() { // Reset the values when there is no radio connection - Set initial default values data.j1PotX = 127; data.j1PotY = 127; data.j2PotX = 127; data.j2PotY = 127; data.j1Button = 1; data.j2Button = 1; data.pot1 = 1; data.pot2 = 1; data.tSwitch1 = 1; data.tSwitch2 = 1; data.button1 = 1; data.button2 = 1; data.button3 = 1; data.button4 = 1; }
描述：因此，在这里，我们正在使用RF24库进行无线电通信和用于控制步进电机的AccelStepper库。首先，我们需要定义所有它们所连接的引脚，定义下面的程序所需的一些变量，并且在设置部分中设置了脚步的最大速度并开始无线电通信。
在回路部分，我们开始读取数据从RC发射机。的RC发射器代码关于这种交流方式的更多细节可以在我的教程中找到。
所以根据接收到的数据，例如，如果左操纵杆向前移动，它的值将大于160，在这种情况下将调用moveForward()自定义函数。如果我们看一下这个函数，我们可以看到它所做的就是将马达的速度设置为正。向后移动时，速度设置为负。所以为了向其他方向移动，我们只需要设置轮子的旋转，就像一开始解释的那样。
为了执行这些命令，在循环部分，我们需要为所有步进器调用runSpeed()函数。在回路部分，我们也读取来自电池的分压器的模拟输入，根据这个值，我们可以知道电池电压什么时候会下降到11V以下，所以我们可以打开指示LED。
使用智能手机控制机器人的Arduino代码:
/ * === arduino mecanum轮子robot ===智能手机通过蓝牙通过dejan，www.www.mfxpo.com图书馆：rf24，httbet188官方网站ps://github.com/tmrh20/rf24/ Accelstepper由Mike McCauley：http：// www.airspayce.com / mikem / arduino / accelstepper / index.html * / #include#include 软件级别蓝牙（A8,38）;// Arduino（RX，TX） - HC-05蓝牙（TX，RX）//定义步进电机和PIN将使用Accelstepper RefrackWheel（1,42,43）;//（类型：驱动程序，步骤，dir） - Stepper1 Accelstepper LeftfrontWheel（1,40,41）;//步进per2 Accelstepper LightBackWheel（1,44,45）;//步道3 Accelstepper RightFrontWheel（1,46,47）;//步道4 #define LED 14 int wheelspeed = 1500;int日期，m;INT LBW [50]，LFW [50]，RBW [50]，RFW [50];//用于存储位置/步骤INT index = 0;void setup（）{//设置初始种子值为streffrontwheel.setmaxspeed（3000）; LeftBackWheel.setMaxSpeed(3000); RightFrontWheel.setMaxSpeed(3000); RightBackWheel.setMaxSpeed(3000); Serial.begin(38400); Bluetooth.begin(38400); // Default baud rate of the Bluetooth module Bluetooth.setTimeout(1); delay(20); pinMode(led, OUTPUT); } void loop() { // Check for incoming data if (Bluetooth.available() > 0) { dataIn = Bluetooth.read(); // Read the data if (dataIn == 0) { m = 0; } if (dataIn == 1) { m = 1; } if (dataIn == 2) { m = 2; } if (dataIn == 3) { m = 3; } if (dataIn == 4) { m = 4; } if (dataIn == 5) { m = 5; } if (dataIn == 6) { m = 6; } if (dataIn == 7) { m = 7; } if (dataIn == 8) { m = 8; } if (dataIn == 9) { m = 9; } if (dataIn == 10) { m = 10; } if (dataIn == 11) { m = 11; } if (dataIn == 12) { m = 12; } if (dataIn == 14) { m = 14; } // Set speed if (dataIn >= 16) { wheelSpeed = dataIn * 10; Serial.println(wheelSpeed); } } if (m == 4) { moveSidewaysLeft(); } if (m == 5) { moveSidewaysRight(); } if (m == 2) { moveForward(); } if (m == 7) { moveBackward(); } if (m == 3) { moveRightForward(); } if (m == 1) { moveLeftForward(); } if (m == 8) { moveRightBackward(); } if (m == 6) { moveLeftBackward(); } if (m == 9) { rotateLeft(); } if (m == 10) { rotateRight(); } if (m == 0) { stopMoving(); } //Serial.println(dataIn); // If button "SAVE" is pressed if (m == 12) { if (index == 0) { LeftBackWheel.setCurrentPosition(0); LeftFrontWheel.setCurrentPosition(0); RightBackWheel.setCurrentPosition(0); RightFrontWheel.setCurrentPosition(0); } lbw[index] = LeftBackWheel.currentPosition(); // save position into the array lfw[index] = LeftFrontWheel.currentPosition(); rbw[index] = RightBackWheel.currentPosition(); rfw[index] = RightFrontWheel.currentPosition(); index++; // Increase the array index m = 0; } if (m == 14) { runSteps(); if (dataIn != 14) { stopMoving(); memset(lbw, 0, sizeof(lbw)); // Clear the array data to 0 memset(lfw, 0, sizeof(lfw)); memset(rbw, 0, sizeof(rbw)); memset(rfw, 0, sizeof(rfw)); index = 0; // Index to 0 } } LeftFrontWheel.runSpeed(); LeftBackWheel.runSpeed(); RightFrontWheel.runSpeed(); RightBackWheel.runSpeed(); // Monitor the battery voltage int sensorValue = analogRead(A0); float voltage = sensorValue * (5.0 / 1023.00) * 3; // Convert the reading values from 5v to suitable 12V i //Serial.println(voltage); // If voltage is below 11V turn on the LED if (voltage < 11) { digitalWrite(led, HIGH); } else { digitalWrite(led, LOW); } } void runSteps() { for (int i = index - 1; i >= 0; i--) { // Run through all steps(index) LeftFrontWheel.moveTo(lfw[i]); LeftFrontWheel.setSpeed(wheelSpeed); LeftBackWheel.moveTo(lbw[i]); LeftBackWheel.setSpeed(wheelSpeed); RightFrontWheel.moveTo(rfw[i]); RightFrontWheel.setSpeed(wheelSpeed); RightBackWheel.moveTo(rbw[i]); RightBackWheel.setSpeed(wheelSpeed); while (LeftBackWheel.currentPosition() != lbw[i] & LeftFrontWheel.currentPosition() != lfw[i] & RightFrontWheel.currentPosition() != rfw[i] & RightBackWheel.currentPosition() != rbw[i]) { LeftFrontWheel.runSpeedToPosition(); LeftBackWheel.runSpeedToPosition(); RightFrontWheel.runSpeedToPosition(); RightBackWheel.runSpeedToPosition(); if (Bluetooth.available() > 0) { // Check for incomding data dataIn = Bluetooth.read(); if ( dataIn == 15) { // If button "PAUSE" is pressed while (dataIn != 14) { // Wait until "RUN" is pressed again if (Bluetooth.available() > 0) { dataIn = Bluetooth.read(); if ( dataIn == 13) { stopMoving(); break; } } } } if (dataIn >= 16) { wheelSpeed = dataIn * 10; dataIn = 14; } if ( dataIn == 13) { break; } } } } // Go back through steps for (int i = 1; i <= index - 1; i++) { // Run through all steps(index) LeftFrontWheel.moveTo(lfw[i]); LeftFrontWheel.setSpeed(wheelSpeed); LeftBackWheel.moveTo(lbw[i]); LeftBackWheel.setSpeed(wheelSpeed); RightFrontWheel.moveTo(rfw[i]); RightFrontWheel.setSpeed(wheelSpeed); RightBackWheel.moveTo(rbw[i]); RightBackWheel.setSpeed(wheelSpeed); while (LeftBackWheel.currentPosition() != lbw[i]& LeftFrontWheel.currentPosition() != lfw[i] & RightFrontWheel.currentPosition() != rfw[i] & RightBackWheel.currentPosition() != rbw[i]) { LeftFrontWheel.runSpeedToPosition(); LeftBackWheel.runSpeedToPosition(); RightFrontWheel.runSpeedToPosition(); RightBackWheel.runSpeedToPosition(); //Serial.print(" current: "); //Serial.println(LeftBackWheel.currentPosition()); if (Bluetooth.available() > 0) { // Check for incomding data dataIn = Bluetooth.read(); if ( dataIn == 15) { // If button "PAUSE" is pressed while (dataIn != 14) { // Wait until "RUN" is pressed again if (Bluetooth.available() > 0) { dataIn = Bluetooth.read(); if ( dataIn == 13) { stopMoving(); break; } } } } if (dataIn >= 16) { wheelSpeed = dataIn * 10; dataIn = 14; } if ( dataIn == 13) { //Serial.println("DEKI"); break; } } } } } void moveForward() { LeftFrontWheel.setSpeed(wheelSpeed); LeftBackWheel.setSpeed(wheelSpeed); RightFrontWheel.setSpeed(wheelSpeed); RightBackWheel.setSpeed(wheelSpeed); } void moveBackward() { LeftFrontWheel.setSpeed(-wheelSpeed); LeftBackWheel.setSpeed(-wheelSpeed); RightFrontWheel.setSpeed(-wheelSpeed); RightBackWheel.setSpeed(-wheelSpeed); } void moveSidewaysRight() { LeftFrontWheel.setSpeed(wheelSpeed); LeftBackWheel.setSpeed(-wheelSpeed); RightFrontWheel.setSpeed(-wheelSpeed); RightBackWheel.setSpeed(wheelSpeed); } void moveSidewaysLeft() { LeftFrontWheel.setSpeed(-wheelSpeed); LeftBackWheel.setSpeed(wheelSpeed); RightFrontWheel.setSpeed(wheelSpeed); RightBackWheel.setSpeed(-wheelSpeed); } void rotateLeft() { LeftFrontWheel.setSpeed(-wheelSpeed); LeftBackWheel.setSpeed(-wheelSpeed); RightFrontWheel.setSpeed(wheelSpeed); RightBackWheel.setSpeed(wheelSpeed); } void rotateRight() { LeftFrontWheel.setSpeed(wheelSpeed); LeftBackWheel.setSpeed(wheelSpeed); RightFrontWheel.setSpeed(-wheelSpeed); RightBackWheel.setSpeed(-wheelSpeed); } void moveRightForward() { LeftFrontWheel.setSpeed(wheelSpeed); LeftBackWheel.setSpeed(0); RightFrontWheel.setSpeed(0); RightBackWheel.setSpeed(wheelSpeed); } void moveRightBackward() { LeftFrontWheel.setSpeed(0); LeftBackWheel.setSpeed(-wheelSpeed); RightFrontWheel.setSpeed(-wheelSpeed); RightBackWheel.setSpeed(0); } void moveLeftForward() { LeftFrontWheel.setSpeed(0); LeftBackWheel.setSpeed(wheelSpeed); RightFrontWheel.setSpeed(wheelSpeed); RightBackWheel.setSpeed(0); } void moveLeftBackward() { LeftFrontWheel.setSpeed(-wheelSpeed); LeftBackWheel.setSpeed(0); RightFrontWheel.setSpeed(0); RightBackWheel.setSpeed(-wheelSpeed); } void stopMoving() { LeftFrontWheel.setSpeed(0); LeftBackWheel.setSpeed(0); RightFrontWheel.setSpeed(0); RightBackWheel.setSpeed(0); }
描述：使用Android应用程序来控制机器人的其他代码非常相似，同样有效。这里而不是我们需要定义蓝牙模块并在设置部分中初始化其通信的无线电模块。所以，首先，我们从智能手机或Android应用程序中读取了传入的数据，并根据它告诉机器人在哪个移动方向。
如果我们看看Android应用程序，我们可以看到它只需按下按钮即可通过蓝牙发送0到15的数字。
该应用程序是使用的麻省理工学院应用程序发明家在线申请，您可以在我的中找到更多关于它的详细信息特定的教程。
在这里你可以下载这个应用程序以及可编辑的项目文件:
用这个app编程机器人的自动运动，当我们按下“保存”按钮时，我们只是将步进电机的当前位置存储成数组。然后，当我们按下“RUN”按钮时，调用runSteps()自定义函数，它使用for和while循环执行或运行所有存储的步骤。
我希望你喜欢这个教程并学会了新的东西。随意询问以下意见部分中的任何问题，并检查我的Arduino项bet188me目集合。
