如果你是一个电子爱好者或制造必威lol商,那么你可能需要一个可调节的直流电源为你的工作台。所以在本文中我们将回顾龙威PS-3010DF直流电源。

长魏ps - 3010 df提供温度的直流输出范围为0至30V,0至10A。我们可以轻松调整电压和电流,每个单元的两个旋钮,一个用于课程,一个用于微调。一个好的特征是我们可以独立于电压设置恒定电流。这对于我们电路中的过电流保护非常有用。

它有三个LED显示器,具有四位数,显示电压,电流和电源。在许多情况下,功率输出显示器可以非常方便。由于这是一种多功能电源,它具有另一个冷却功能,并且这是一个在2A输出时提供5V的USB接口。

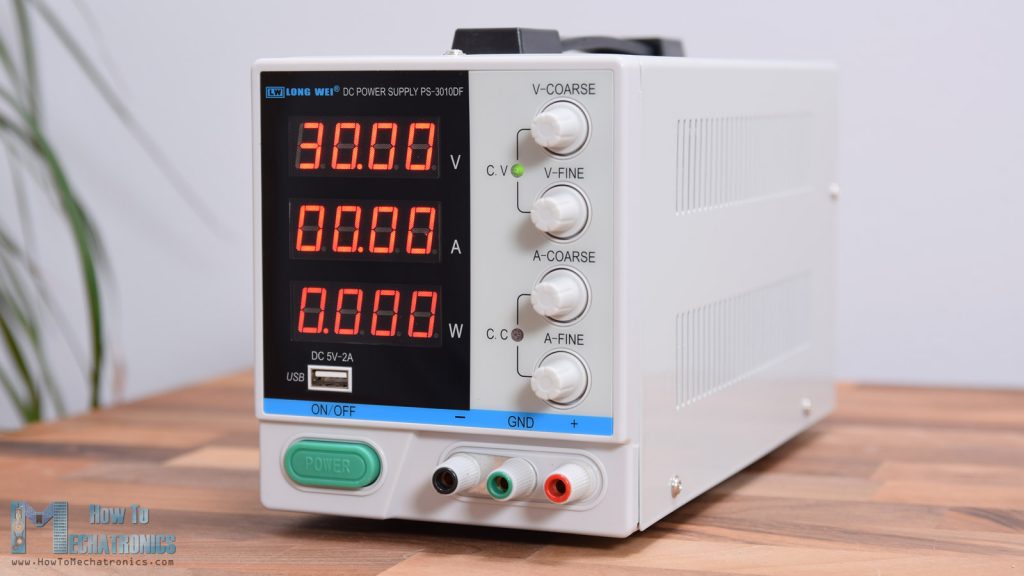

可调直流电源30V 10A -龙威PS-3010DF Review

把它从Banggood

必威外围提钱披露:这些是联盟链接。这意味着您没有成本,如果您通过我的链接购买,我会收到一个小佣金。

在拆箱进行测试之前,我们先来了解一下龙威PS-3010DF直流电源的技术参数。

技术参数:

  • 输入电压:110V/220V±10% @ 60Hz/50Hz
  • 输出电压:0 - 30V持续可调
  • 输出电流:0 - 10A连续可调
  • 显示:4位LED显示屏,精度为±0.1%±1字
  • 供电效果:CV≤0.1%+10mV CC≤0.1%+10mA
  • 负载效应:CV≤0.1%+5mV CC≤0.1%+10mV
  • 纹波及噪声:CV≤10mV有效值,CC≤20mA有效值。
  • 机器效率:≥80%(满负荷测试)
  • 工作环境:-10℃~ +40℃相对湿度20% ~ 80%

拆箱

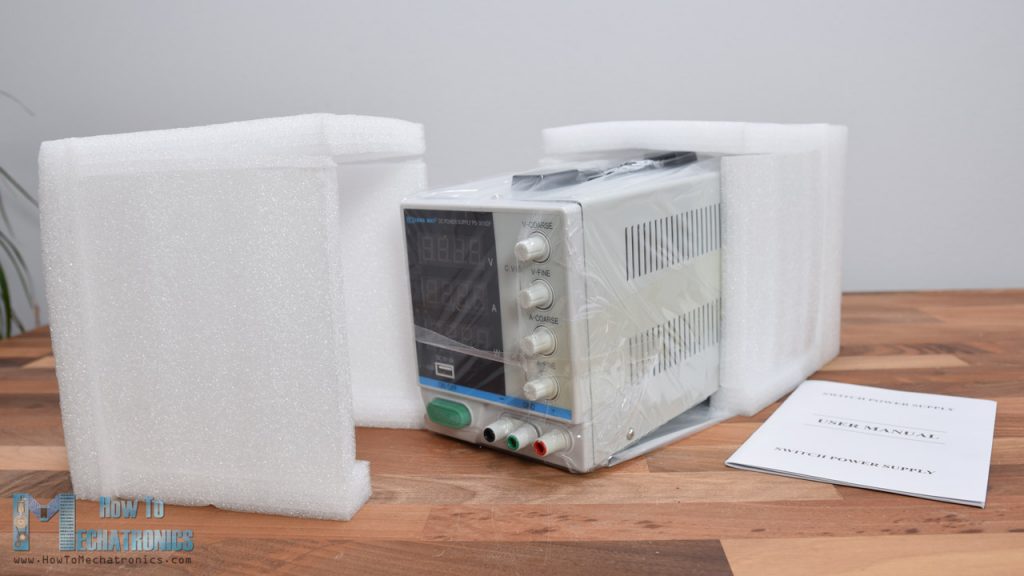

电源充足地搭配泡沫垫,在运输过程中保持安全。

龙威PS-3010DF -开箱

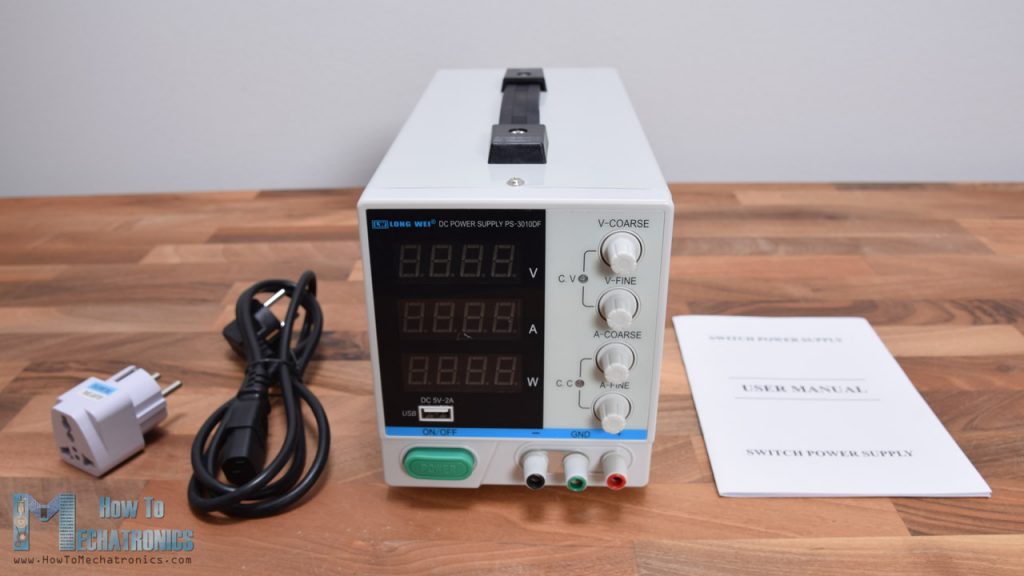

包装包含手动,电源线和电源插头适配器。

我们要注意的是,它不附带像配件香蕉或鳄鱼夹。你必须单独生产或购买。

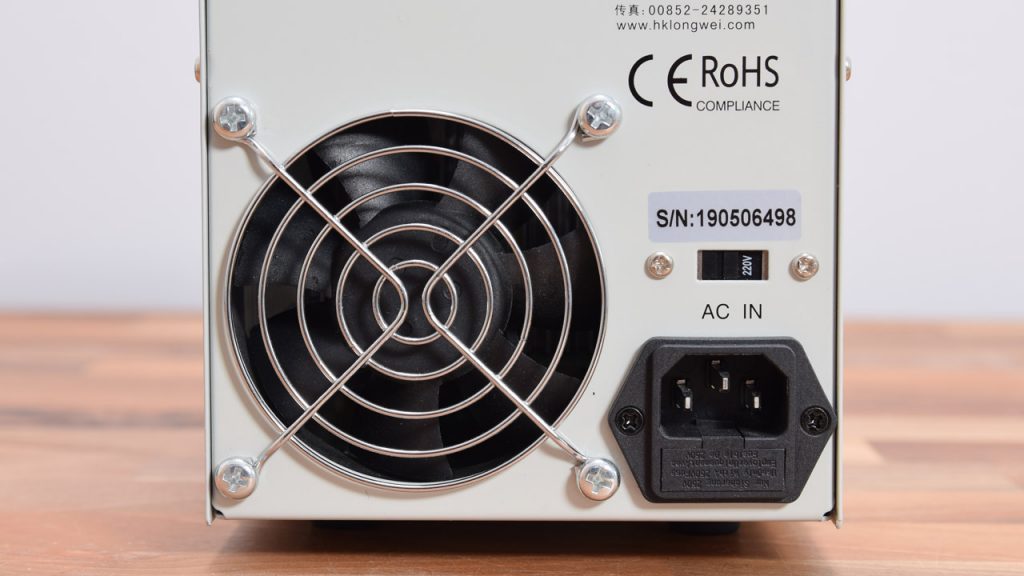

在电源的背面,我们可以选择交流输入电压,110V或220V。在这里,我们还有用于冷却电源的风扇。风扇从上电开始,但它立即关闭。它保持关闭,直到电源达到特定的温度。

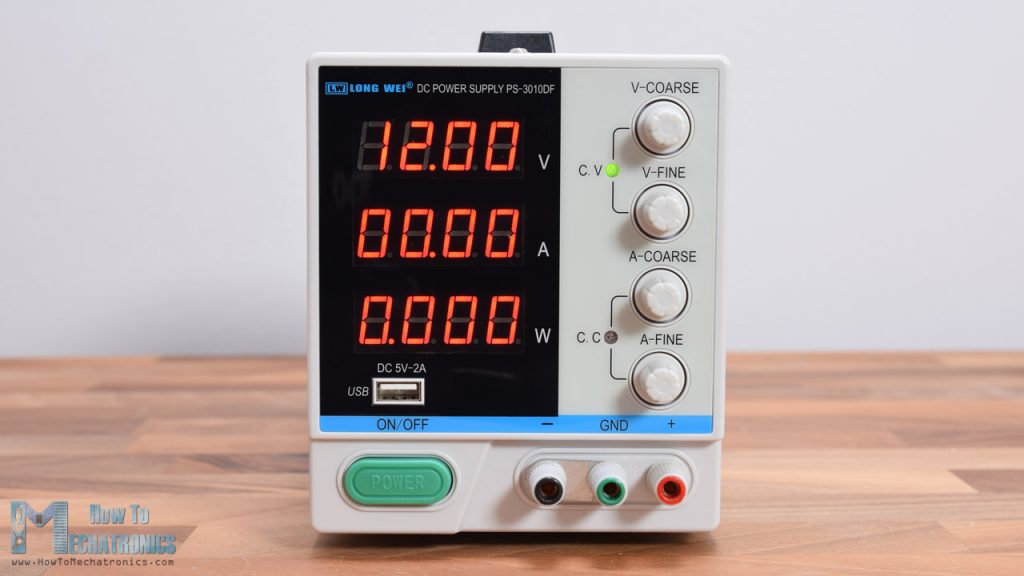

可调直流电源检讨

在正面我们有漂亮的和明亮的三行4位数字显示,显示电压,电流和功率。在右边有四个旋钮,用于粗细调整电压和电流。就在它们旁边,有led指示我们是处于恒压还是恒流模式。

电源按钮位于左侧左侧,在右侧我们有输出连接。另外,有一个USB接口在2A时提供5V。

测试直流电源

好的,所以现在让我们做出几次测试,看看该电源是如何执行的以及它的工作原理。betway

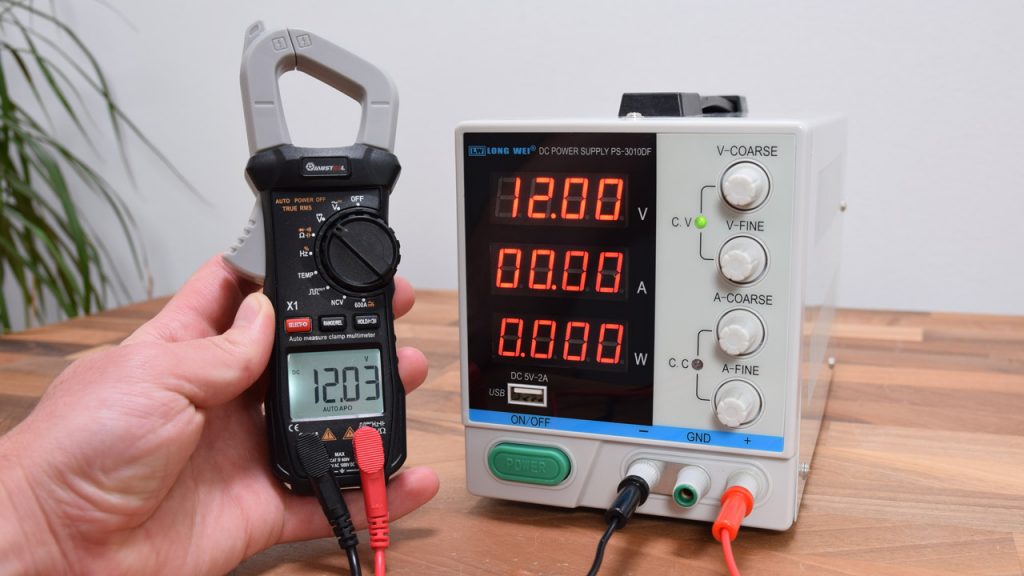

测量直流电源电压

第一个测试是用万用表检查输出电压。我把电源设置为12V,我得到一个12.03V读出我的Mustool夹万用表。这很接近,但诚实我不是万用表是否是那么准确,但仍然是一个好的结果。在这里,我们可以看到C.V LED亮起,这意味着我们处于恒定电压模式。无论我们将探测器附加到探针,电压都不会高于12V。

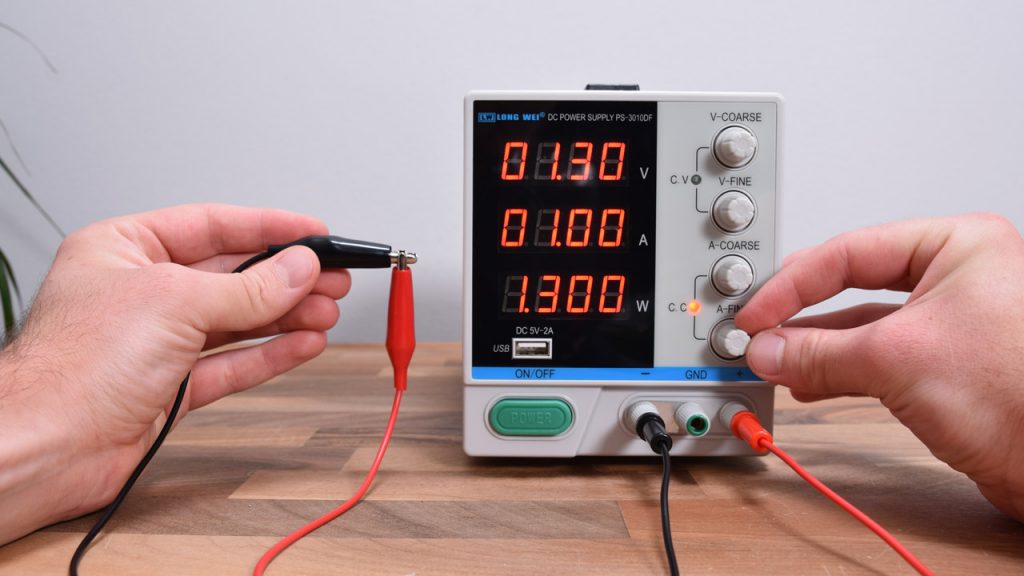

为了限制电流,或设置恒定电流,我们可以将两个探头连接在一起。电源可以将电流限制在0到10A。

设置电源恒流-限流

值得注意的是,在处理电流10A时需要至少18个规格的电线。因此,请确保您对工作有适当的探针。我已经真的在大约6A的目前变得真的,所以我没有进一步。

不过,对于下面的示例,我将当前限制设置为1A。我也设置电压为10V,并连接一个10欧姆的电阻到探头。

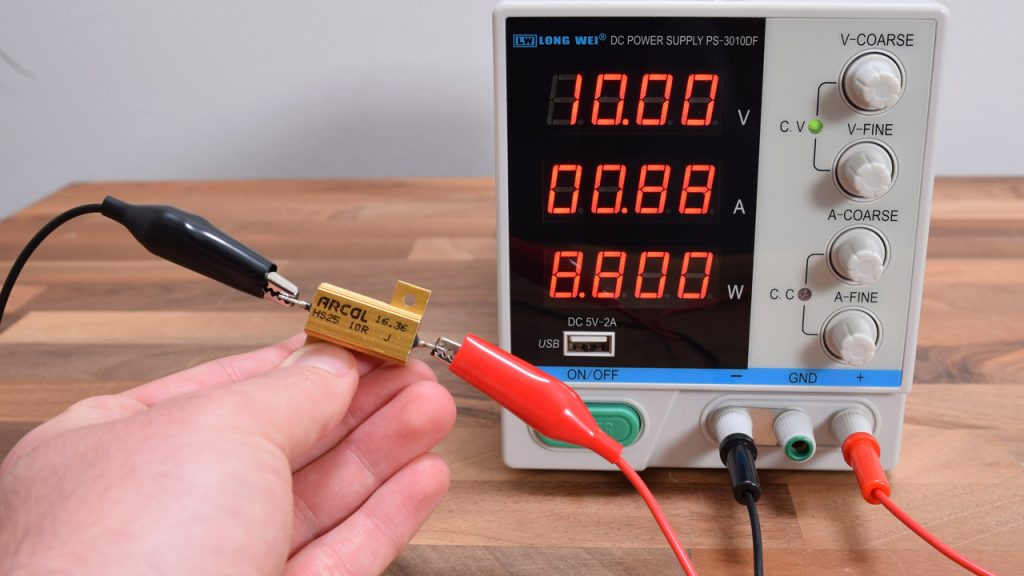

使用10欧姆电阻测试电源

理论上,在10V和10欧姆的电阻下,1A的电流应该流过电阻,I = V / R (欧姆定律)。然而,这是在理想的条件下和恒定温度下。我到达的是电流电流的0.88A。

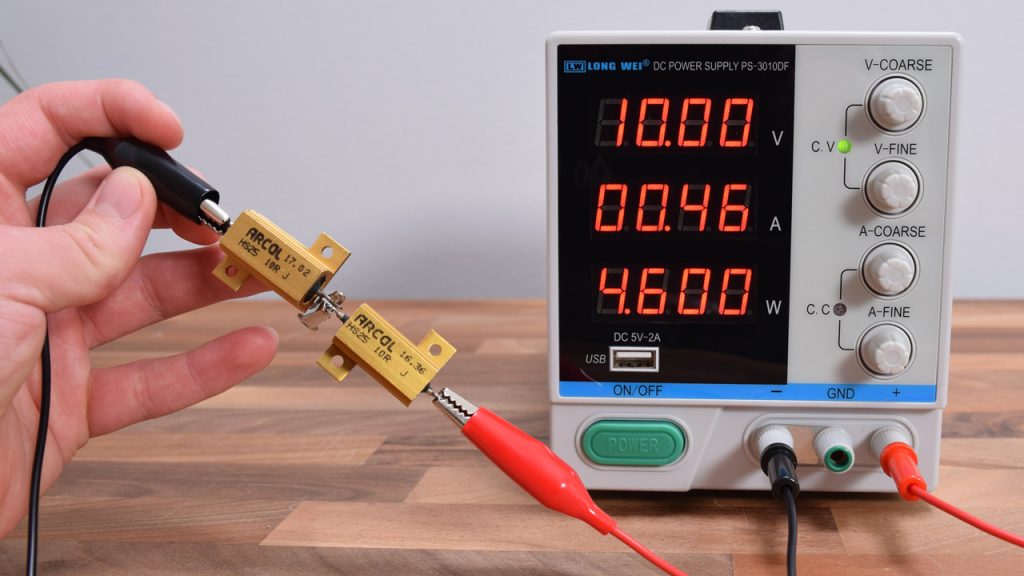

我用相同规格10欧姆,25W串联连接第二个电阻。现在我们的阻力双倍,所以目前应该是之前的一半。

两个10欧姆电阻在10V可调直流电源测试的电流流量

再次,不像理论上,但足够接近,流过20欧姆电阻的0.46A。

现在让我们看看如果我们在并行连接中连接这两个电阻,会发生什么。从理论上讲,我们应该获得双流流。在并联连接中,相同量的电流将流过两个电阻,因此0.88 * 2应在通过探针的总电流的1.76A左右。

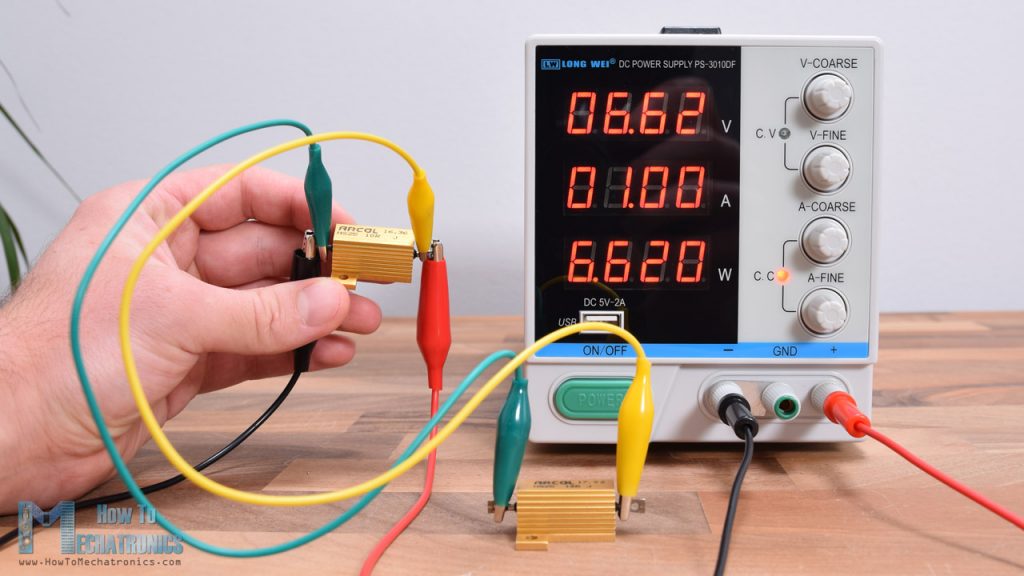

电源运行时的电流限制特性

因此,一旦我们连接,当前限制功能已激活。当我们之前将恒定电流设置为1A时,虽然此设置在10V时绘制左右1.7A,但电流限制功能会自动降低电压,使电流保持在1A。当测试电子元件或设备时,此功能非常有用,因为我们可以避免高电流流动并防止燃烧它们。

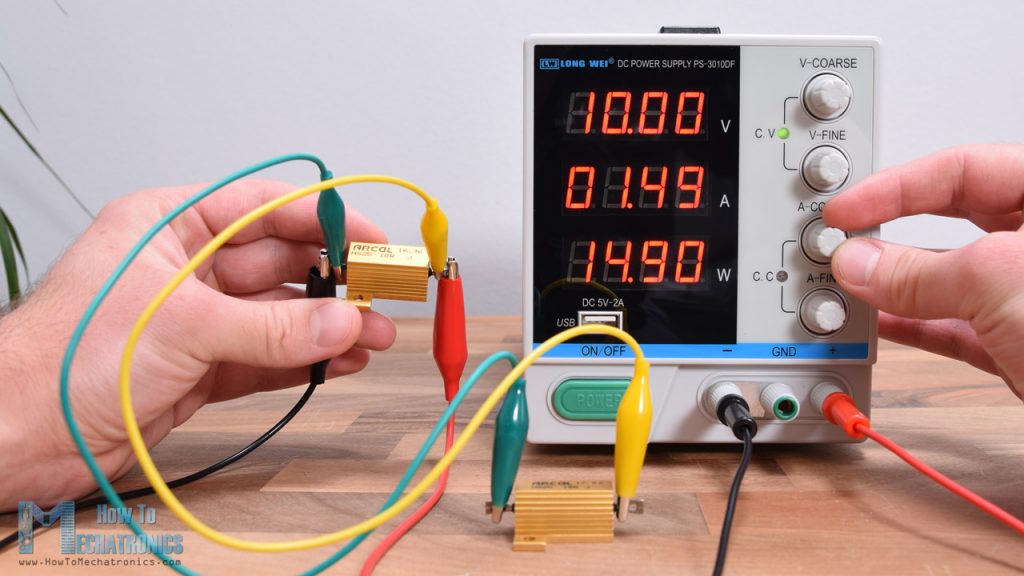

在这种情况下,即使我们移动电压拨号,我们的电压也不会增加。我们需要移动当前拨号并增加当前限制,直到我们马赫我们想要的10V。现在我们得到了1.49A的电流,再次与理论上不一样。

增加电流限制

我们可以注意到,一旦我们达到先前设置的10V,恒定电压LED将亮起。现在,即使我们增加当前拨号,我们也不会增加电流,因为电压固定在10V。

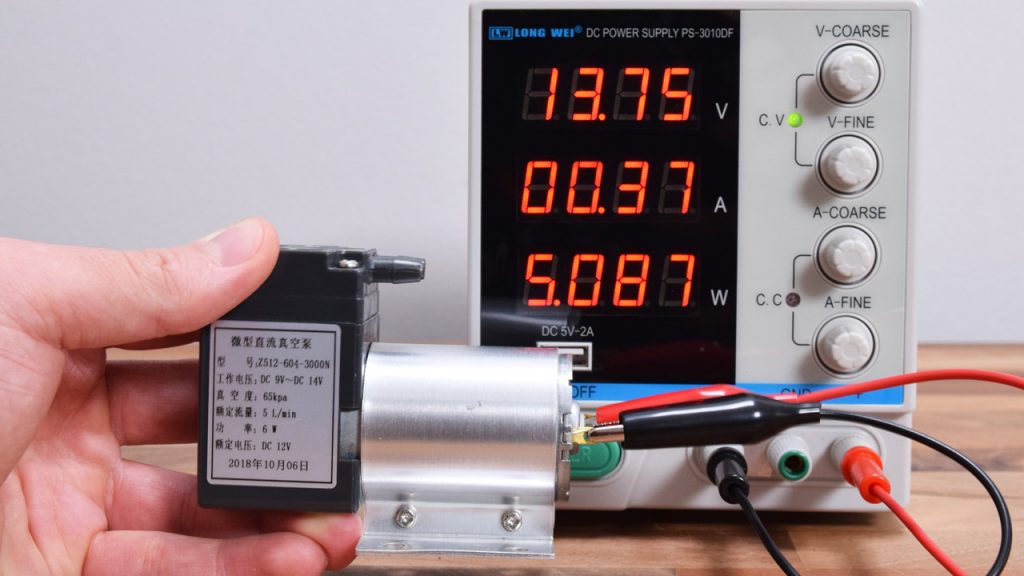

尽管如此,我还是测试了一些带有电源的设备。这是一个9V到14V直流电机气泵。在13.75V时,电压为0.37A。

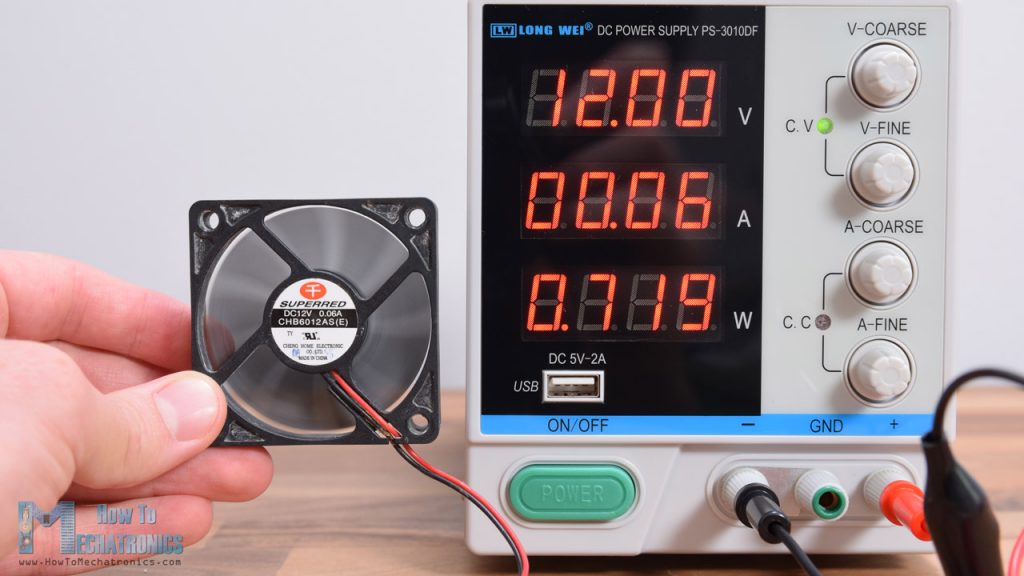

这是另一个12V风扇的测试。风扇的额定功率是0。06a,这和我们从电源中得到的结果是一致的。

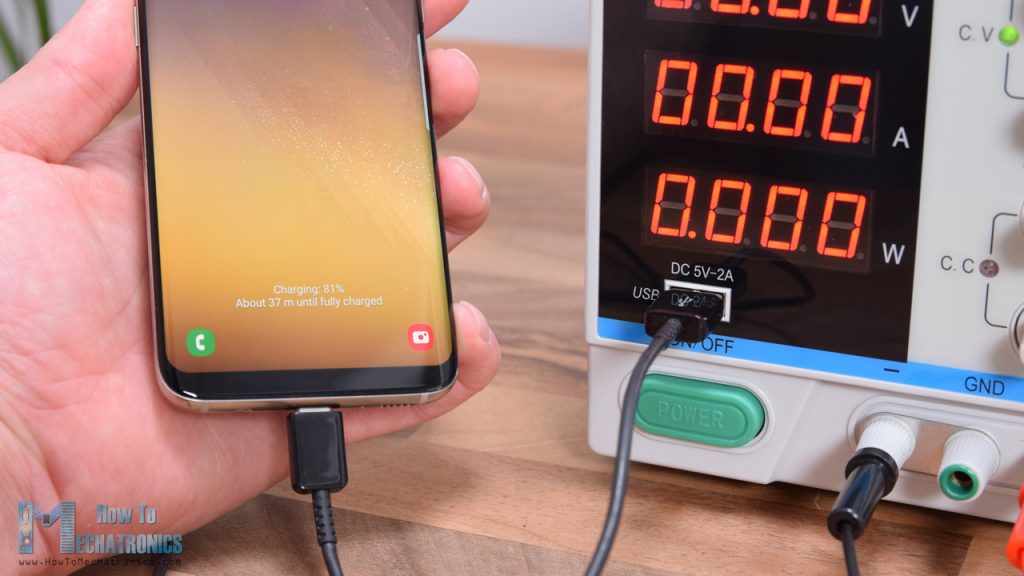

USB接口有时非常方便。我正在用它给手机充电。

使用直流电源的5V USB输出充电电话

结论

所以总的来说,龙威PS-3010DF对于电子爱好者和制造商来说是一个很好的电源。必威lol所有这些功能,4位数字显示,粗和细调整,电流限制,USB接口,以及构建质量,我们正在得到这个可调直流电源是相当伟大的价格点。

你可以得到长魏ps - 3010 df来自Banggood,这足以向我发送直流电源的免费典范,所以我可以测试它并进行评论。
