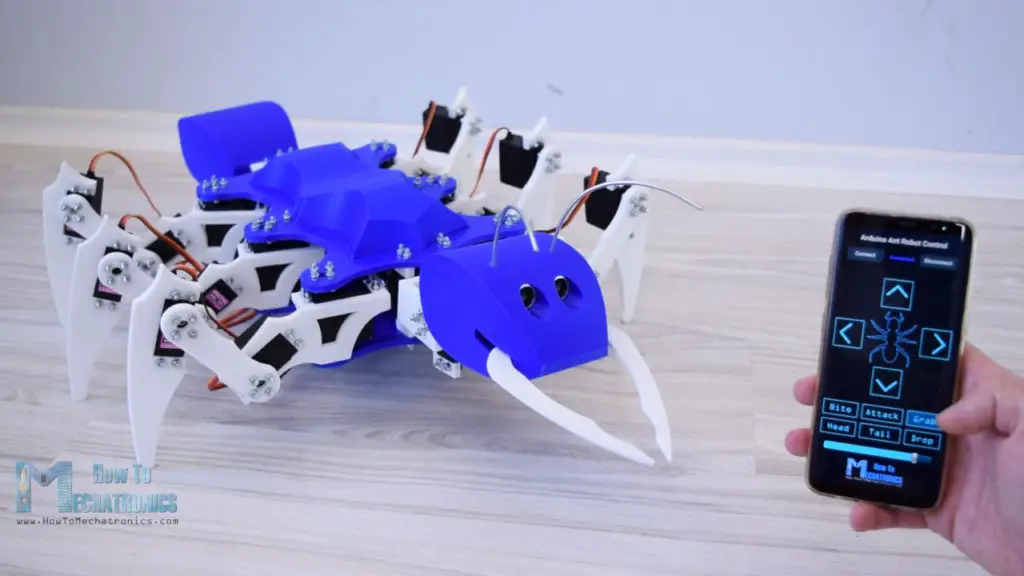

在本教程中，我将向您展示我如何构建Arduino六足机器人。顾名思义，六足动物有6条腿，但除此之外，它还有尾巴或腹部，头部，天线，下颌骨，甚至有功能的眼睛。所有这些使得六足机器人看起来像一只蚂蚁，因此我们也可以叫它Arduino蚂蚁机器人。
为了控制机器人，我做了一个定制的Android应用程序。该应用程序有4个按钮，我们可以通过它们命令机器人前进或后退，以及向左或向右转弯。除了这些主要功能，机器人还可以移动它的头和尾巴，以及它可以咬、抓、掉东西，甚至攻击。

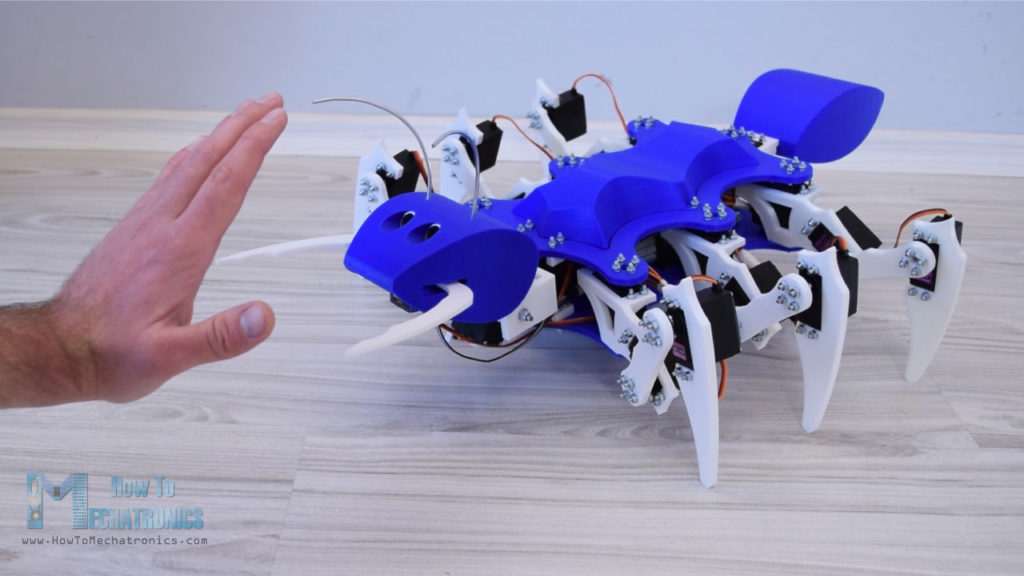

正如我之前提到的，机器人有功能眼睛，或者我专门设计了头部以适应超声波传感器。因此，如果我们试图触摸机器人的头部或把手靠近传感器，机器人就会开始准备攻击。
如果我们后退，机器人就会停止攻击，但如果我们的手靠近它，它就会攻击并咬我们。这有多酷?待在这里，你会发现我是如何构建它的，以及一切是如何工作的。

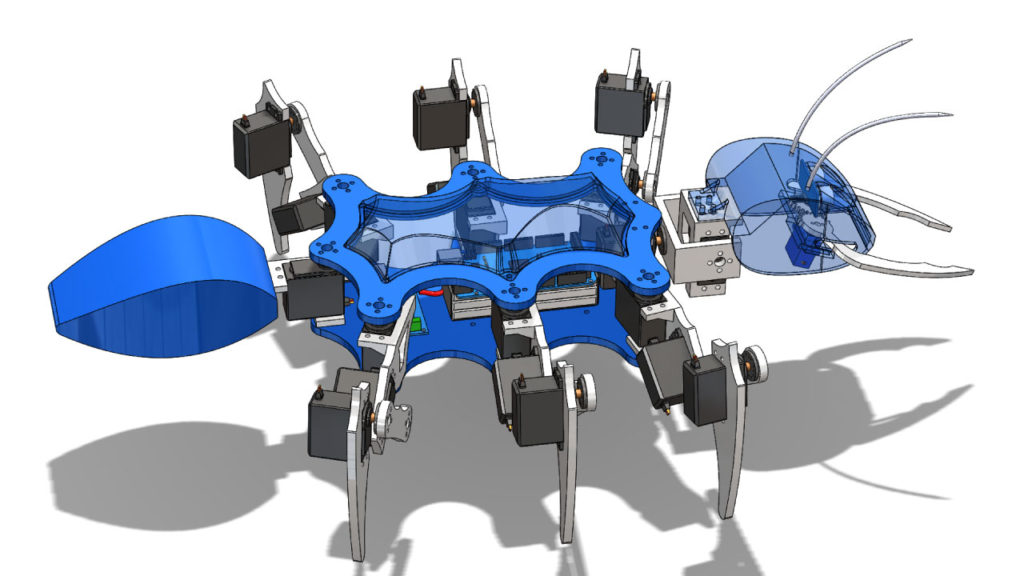

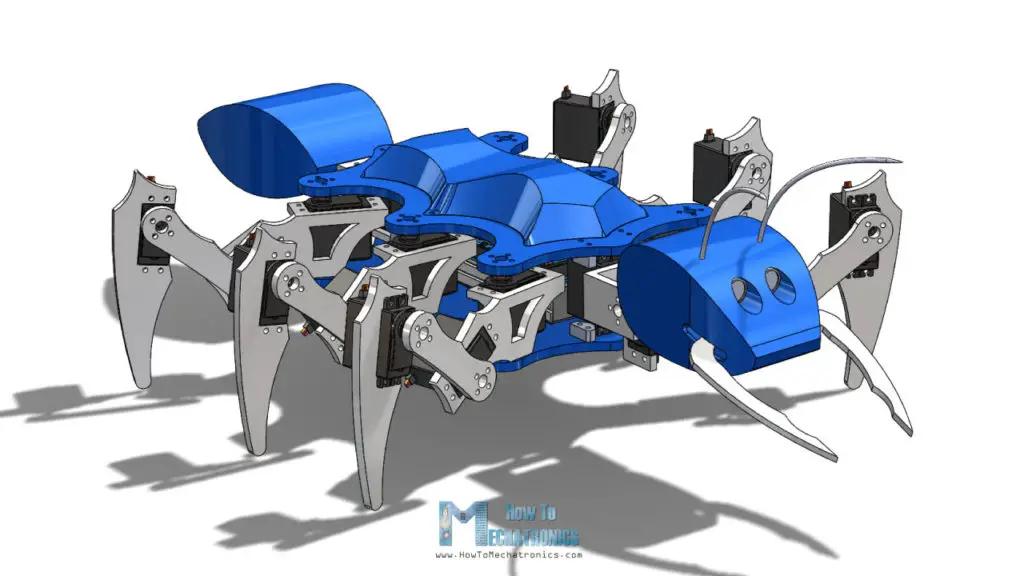

Arduino六足蚂蚁机器人三维模型
像往常一样，我从使用3D建模软件设计六足机器人开始。六足机器人有6条腿，每条腿由3个关节或3个伺服组成。这意味着我们需要总共18个伺服系统，在我的情况下，我使用了MG996R伺服系统。
在背面，我们有尾巴，这是由另一个MG996R伺服驱动。这个蚂蚁机器人的头部有两个自由度，它可以滚动和倾斜，它由另外两个伺服驱动。所以我们需要总共21伺服为这个项目，类型MG996R和另外一个较小的SG90微伺服下颌骨。
这里我们也有蚂蚁的眼睛，设计适合HC-SR04超声波传感器。所有的部件都组装在两块板之间，另外，我为顶板做了一个有趣的弯曲盖子，以隐藏所有的线路，Arduino和电池在两块板之间。
你可下载以下资料:
Solidworks文件:
步文件:
STL文件:
3D打印零件
我猜你已经知道接下来是什么了，那就是3D打印机器人部件。我用了Creality CR-10 3D打印机为了所有的指纹，它做得很好。最难打印的部分是头部，因为我想做一个单一的打印。

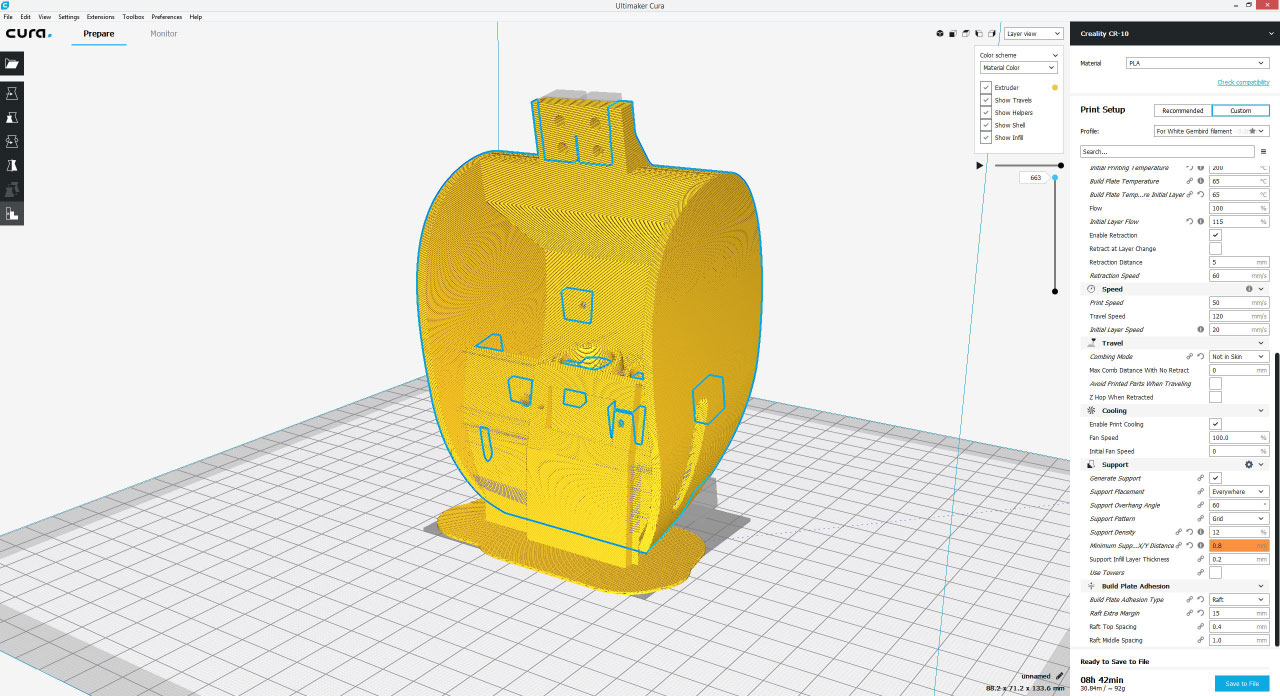

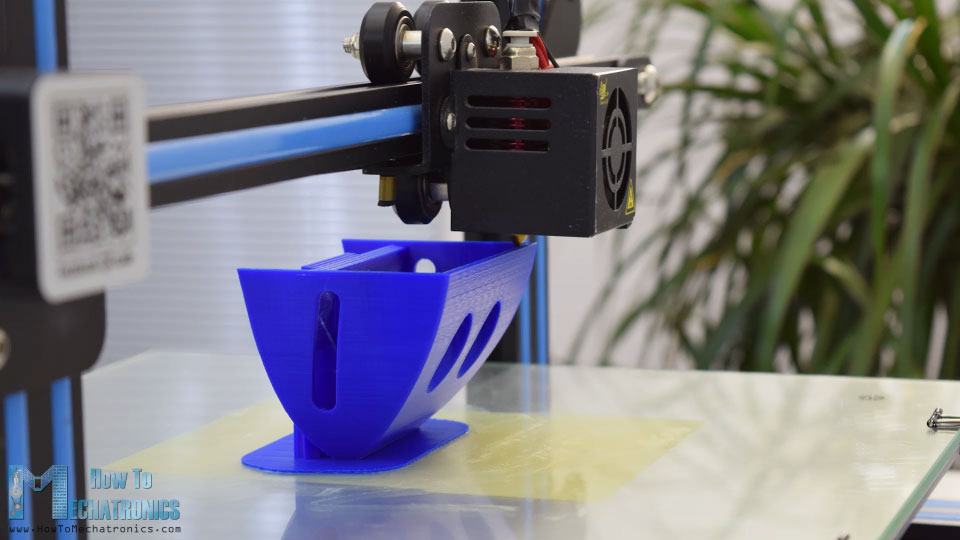

出于这个目的，我不得不使用一个60度的支持悬垂角度以及一些支持拦截器。无论如何，Creality CR-10做了一个伟大的工作，头部变成完美的。
组装Arduino六足机

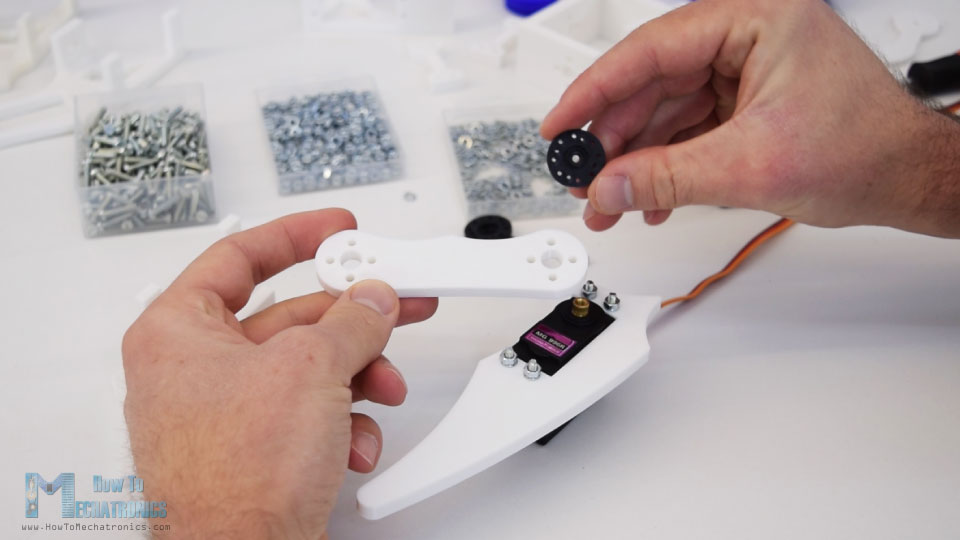

一旦我们打印了所有的部件，我们就可以继续组装六足机器人了。我从组装腿开始。为确保伺服到打印部件我使用M3螺栓和螺母，以及弹簧垫圈。螺栓的长度至少需要12毫米，在我的情况下，我使用了16毫米长的螺栓。

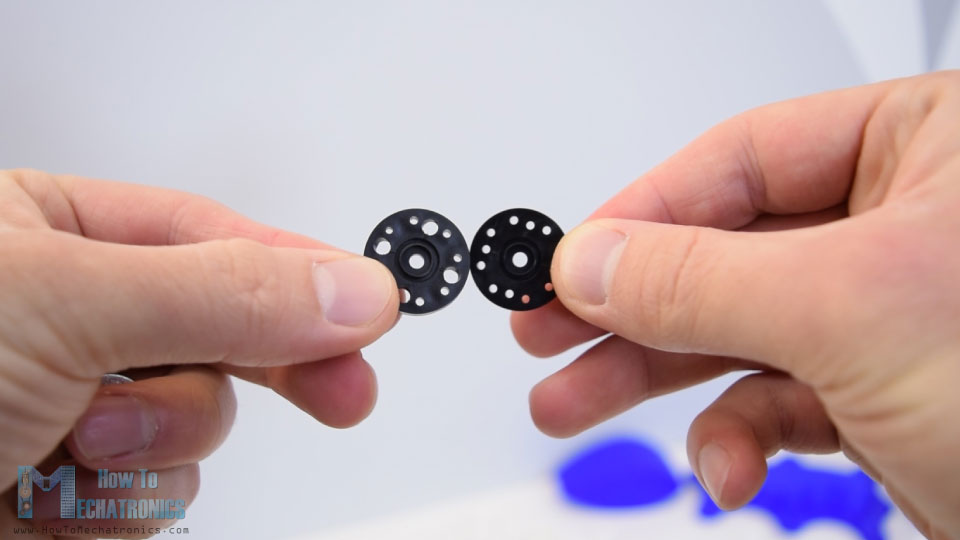

整个装配大约需要200个螺栓。为了连接链接到彼此，我们使用随伺服包作为附件的圆角。但是我们需要在每一个上面钻3mm的孔，这样螺栓才能穿过去，或者我们可以使用金属圆角，螺纹是M3，可以单独购买。
当确保连接到伺服系统时，我们需要确保我们总是在相同的位置连接它们，并且它们具有完整的运动范围。
我们应该注意到在这里，伺服器有一个小三角支持的顶部需要被删除。我用一个简单的实用刀来做到这一点，这样伺服器可以放置闪光与打印部件。在插入第三个伺服到位之前，我们首先需要插入一个M4螺栓，用于连接腿和底板。

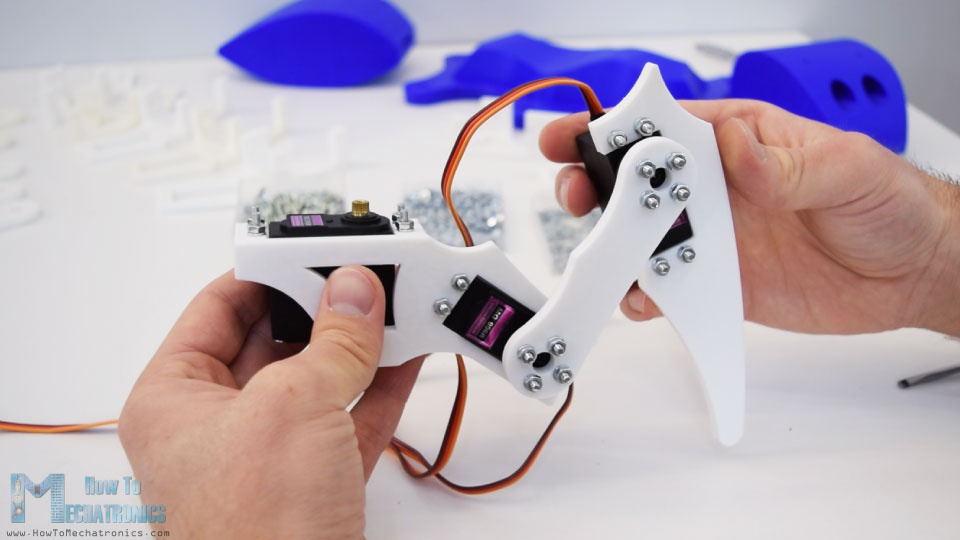

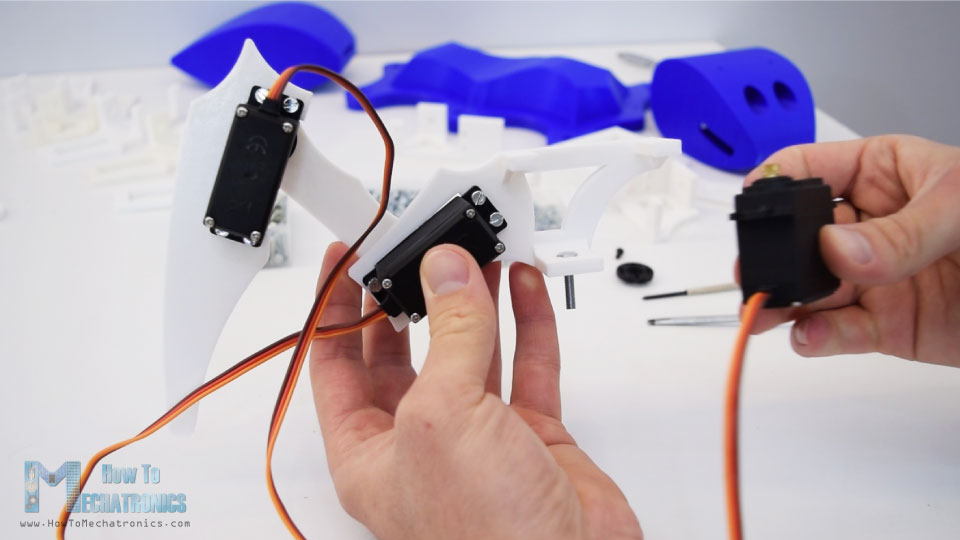

这是腿部组装的样子。组装起来其实很简单，但现在我们还需要五个。

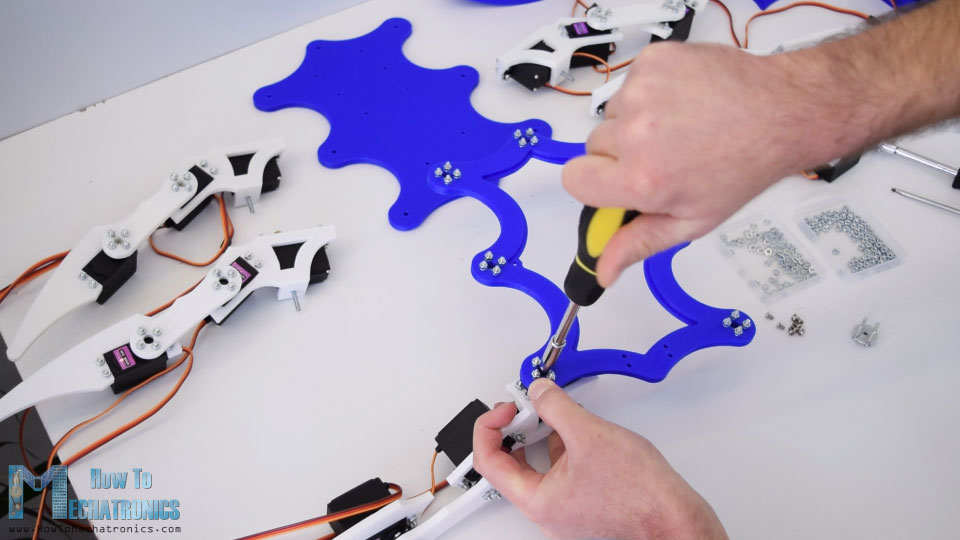

一旦我们把所有的腿都准备好了，我们就可以继续把它们安装到机器人的身体上，或者两个板上。首先，我们需要使用与之前相同的方法，用M3螺栓和螺母将圆形喇叭固定在顶部平台上。然后我们可以简单地连接他们到伺服轴使用螺栓，但在我们这样做之前，我们需要调整伺服的位置，以准确地在中间。
这是需要的，这样我们就可以得到伺服的全范围运动，也将减少Arduino编程时的调整或校准过程。

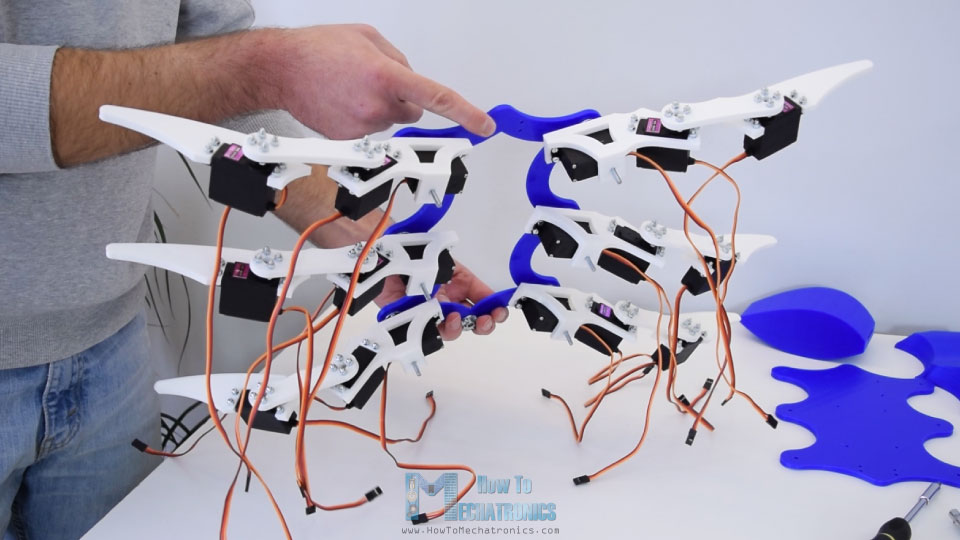

在固定腿后，这个项目已经开始成型，看起来像一个六足动物。
后面还有一个更圆的角，这是为了尾巴伺服，也需要被确保这一点。

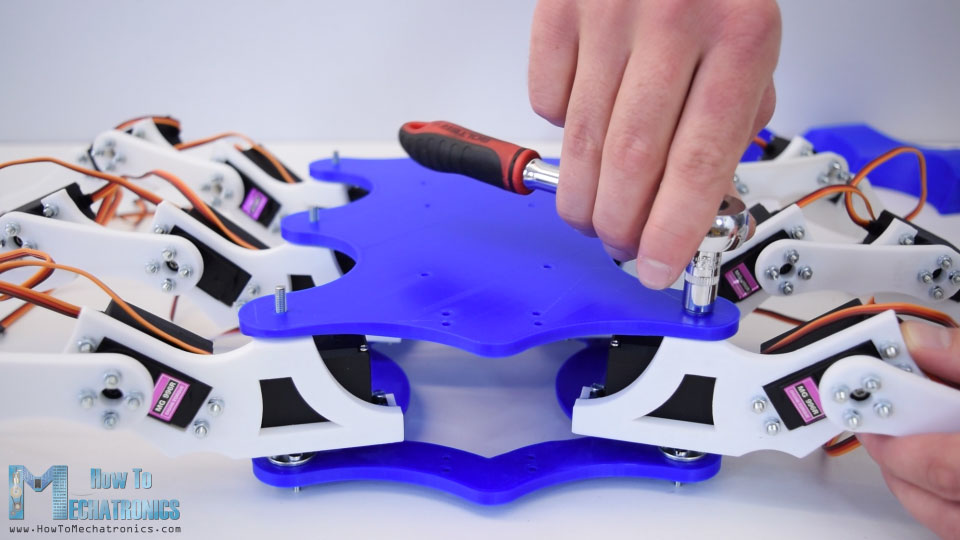

接下来，我们需要把六足倒置，所以我们将能够插入底板通过M4螺栓的腿。然后我用一些普通的垫圈和自锁螺母将腿固定在上面。我们应该注意这些螺栓的紧固程度，因为这些实际上是枢轴关节，腿也应该能够旋转，同时足够安全。

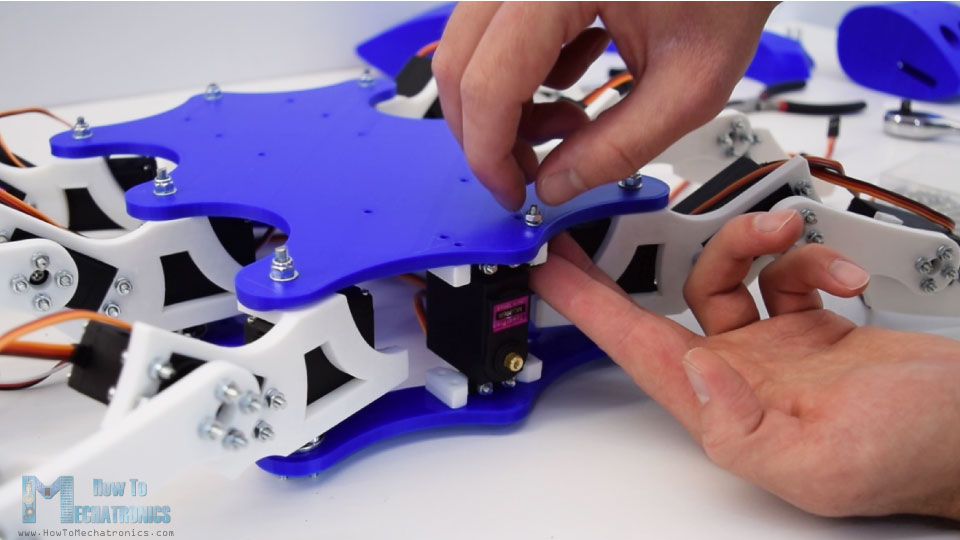

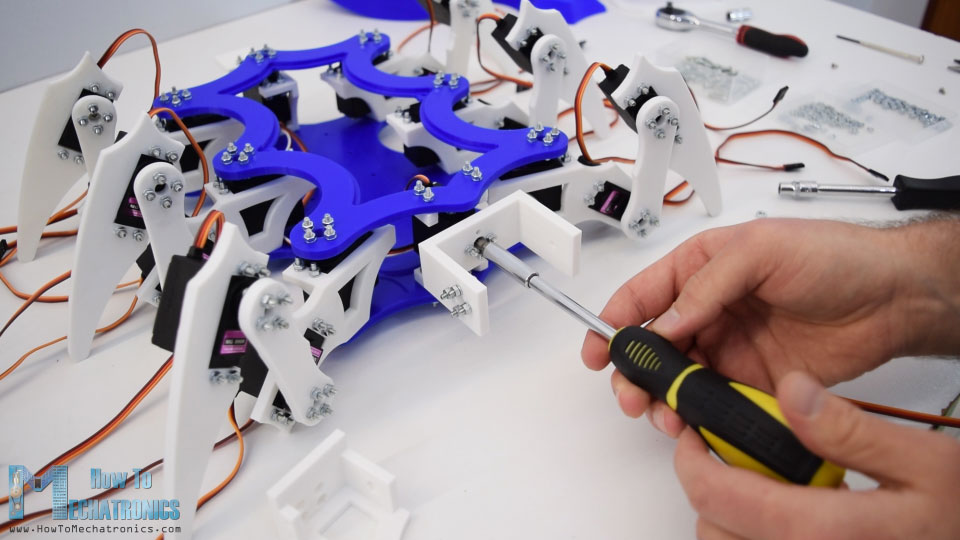

接下来我们需要为头部安装第一个伺服系统，这是为滚动运动。这个伺服应该垂直于底板放置，所以为此目的，我做了两个小板，这是第一个固定到伺服。然后我们可以将伺服插入两个板之间，我们可以很容易地用M3螺栓和螺母固定它。
然后我们有一个U形支架，在这里我们需要附加两个圆形喇叭连接两个伺服器的头部。再次，在将支架固定到滚动伺服系统之前，我们需要确保伺服系统的位置在中间，以便它可以在两个方向上旋转90度。

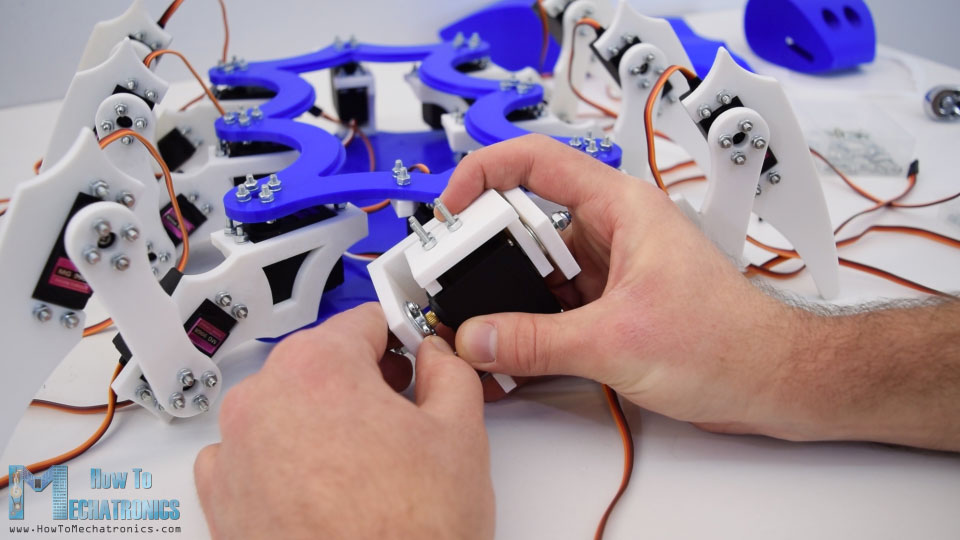

接下来是倾斜伺服支架。因此，首先我们需要插入一个M4螺栓，并将其固定在U形支架上。在安装倾斜电机之前，我们还需要插入四个M3螺栓，这将用于紧固头部。然后，我们可以插入倾斜伺服到支架和小心地适合轴圆喇叭。这里有点紧，但U形支架可以有帮助地弯曲一点。
最后，我们需要确保伺服与M3螺栓和头部机构完成。现在它可以滚动和倾斜。

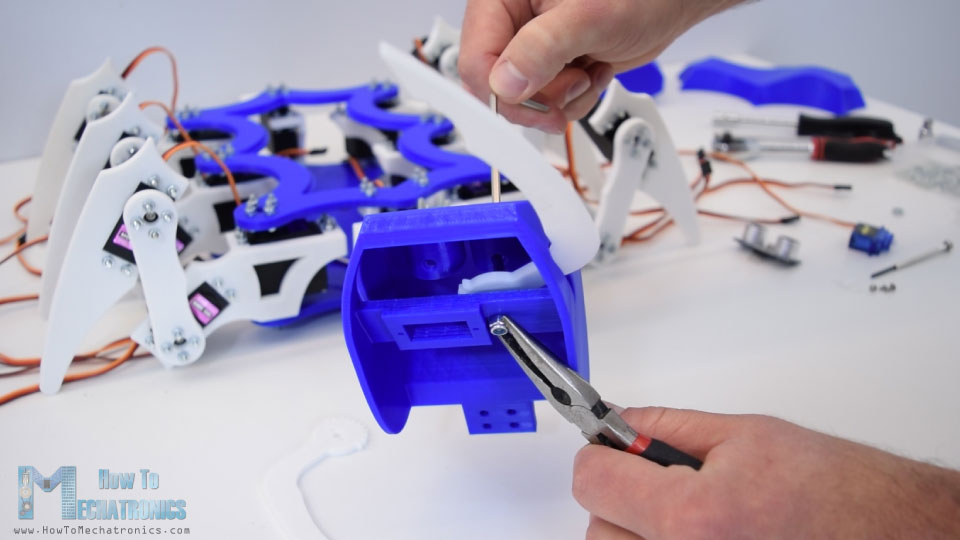

在将头部连接到机构之前，我们需要预组装它，或将下颌骨与小型SG90伺服和超声波传感器连接。这里有点紧，但我还是设法插入了第一个下颌骨并用M4螺栓将其固定在头部。
你可以注意到在眼睛区域有一个小孔，这是专门设计的，所以我们可以通过螺丝刀来拧紧螺栓。

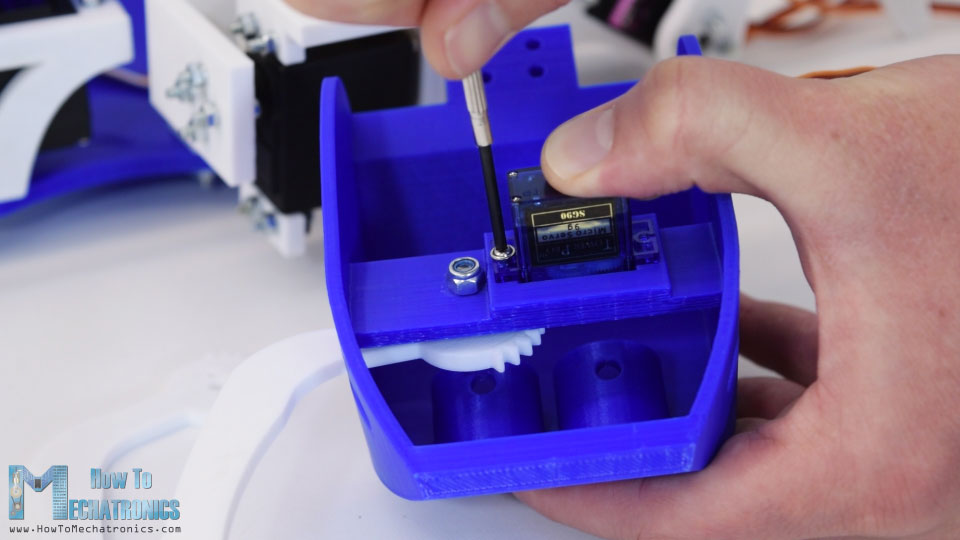

接下来是微伺服到位，它是安全的使用两个螺钉。在第二个下颌骨上，我们首先需要为SG90伺服附加一个小臂角。

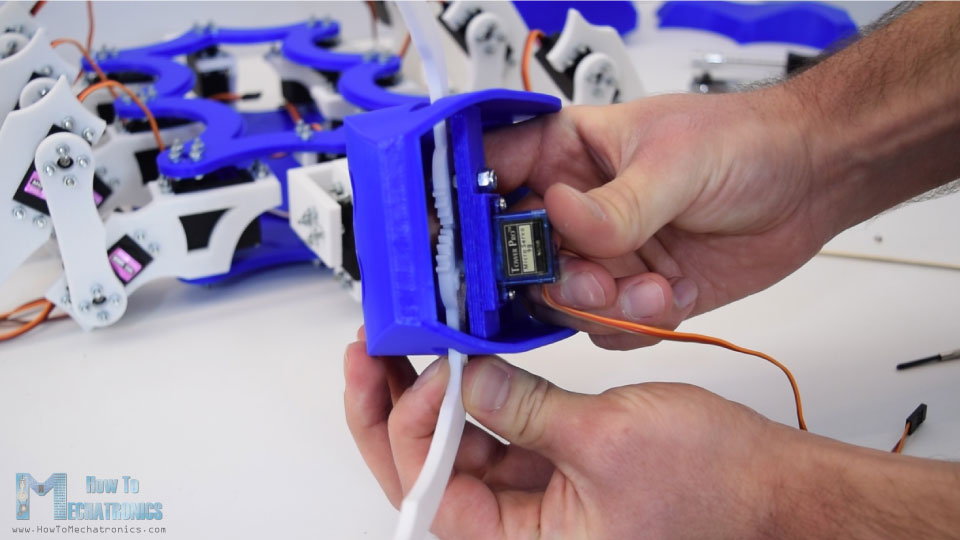

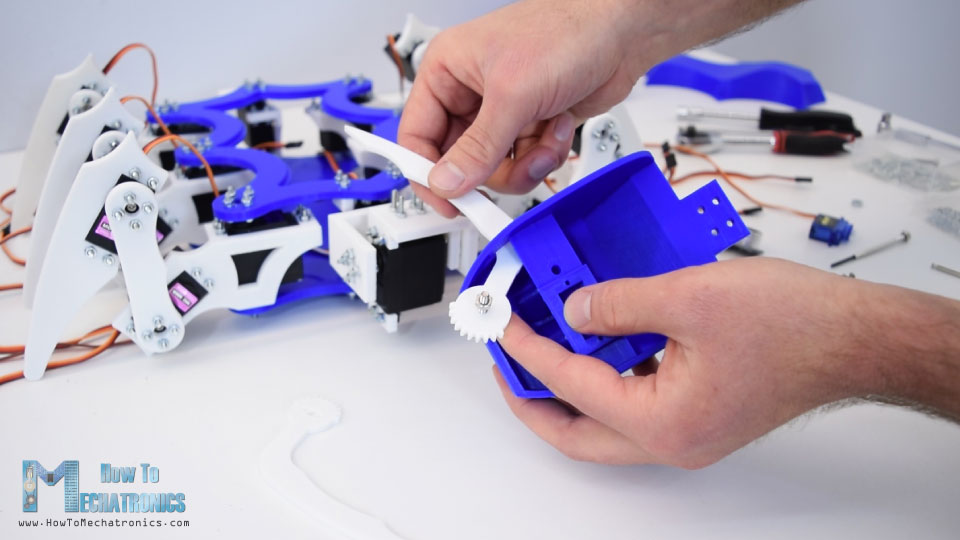

然后我们可以将下颌骨插入到位，配对两个齿轮，并使用螺丝刀将其固定到电机轴上。

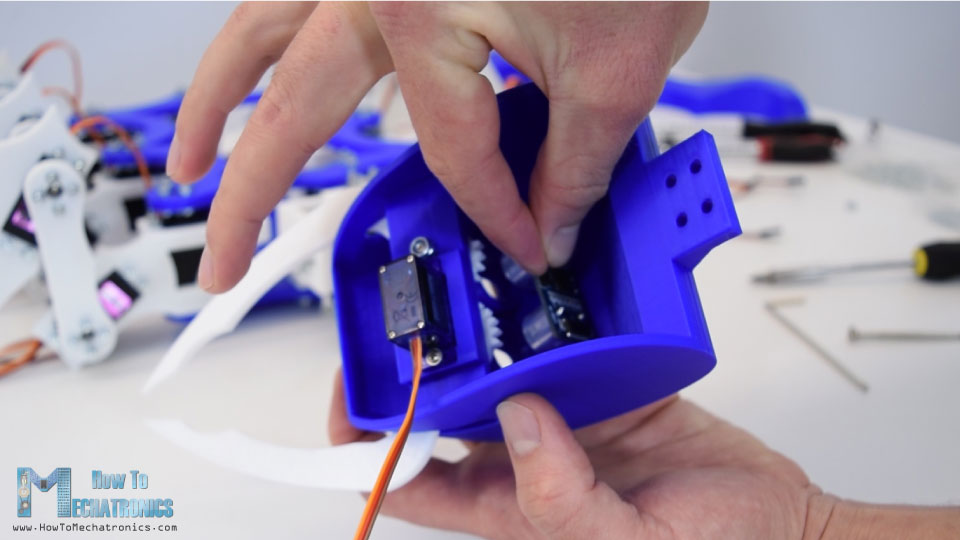

接下来我们可以把超声波传感器放在合适的位置。眼睛的洞是完全适合超声波传感器，所以我只是用了几滴交流胶水将传感器固定在头部。

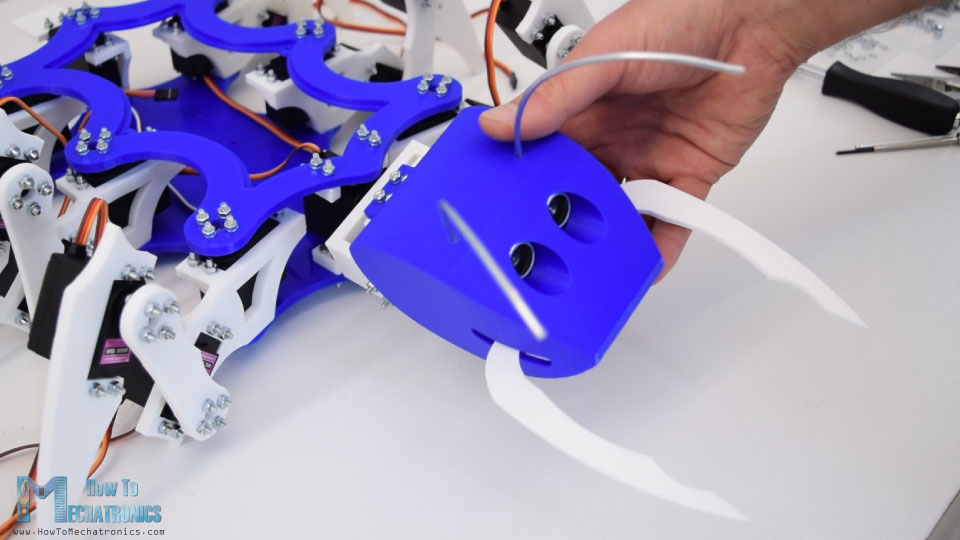

头部还有一个细节要添加，那就是天线。为此，我用了3毫米的扁线，我把它剪成大约13厘米长的，然后稍微弯曲它来得到想要的形状。我又用了几滴AC胶水把它们固定在头上。最后，我们可以将头部与前面插入的四个螺栓连接到滚动和倾斜机制上。

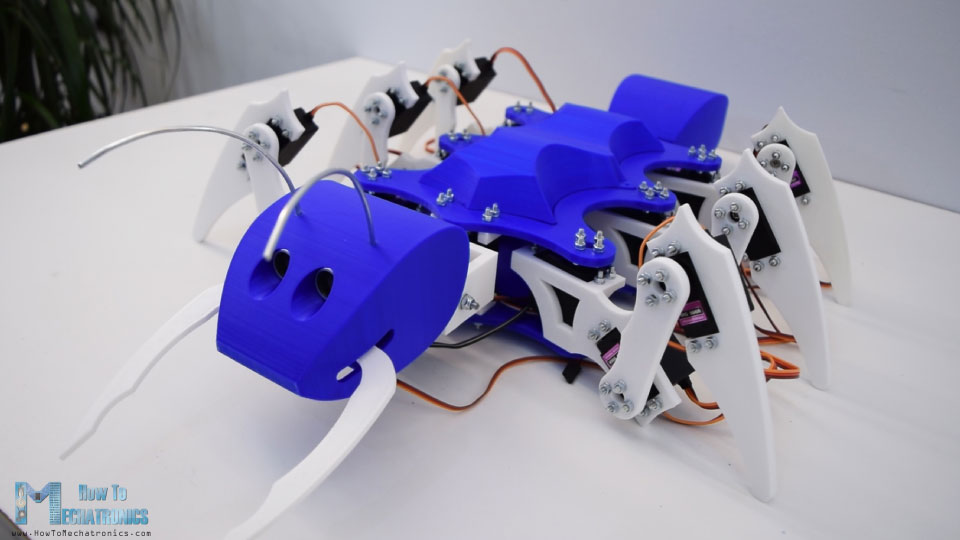

它的头部现在功能齐全，可以滚动，倾斜，甚至可以咬人。还有两个3D打印部件需要安装。这是尾部，可以简单地滑进尾部支架和弯曲的盖子，我们实际上会在最后用它来掩盖电子设备。必威lol这是我们的蚂蚁机器人的最终外观，我非常喜欢它在蓝色和白色组合中的效果。
Arduino蚂蚁机器人电路图

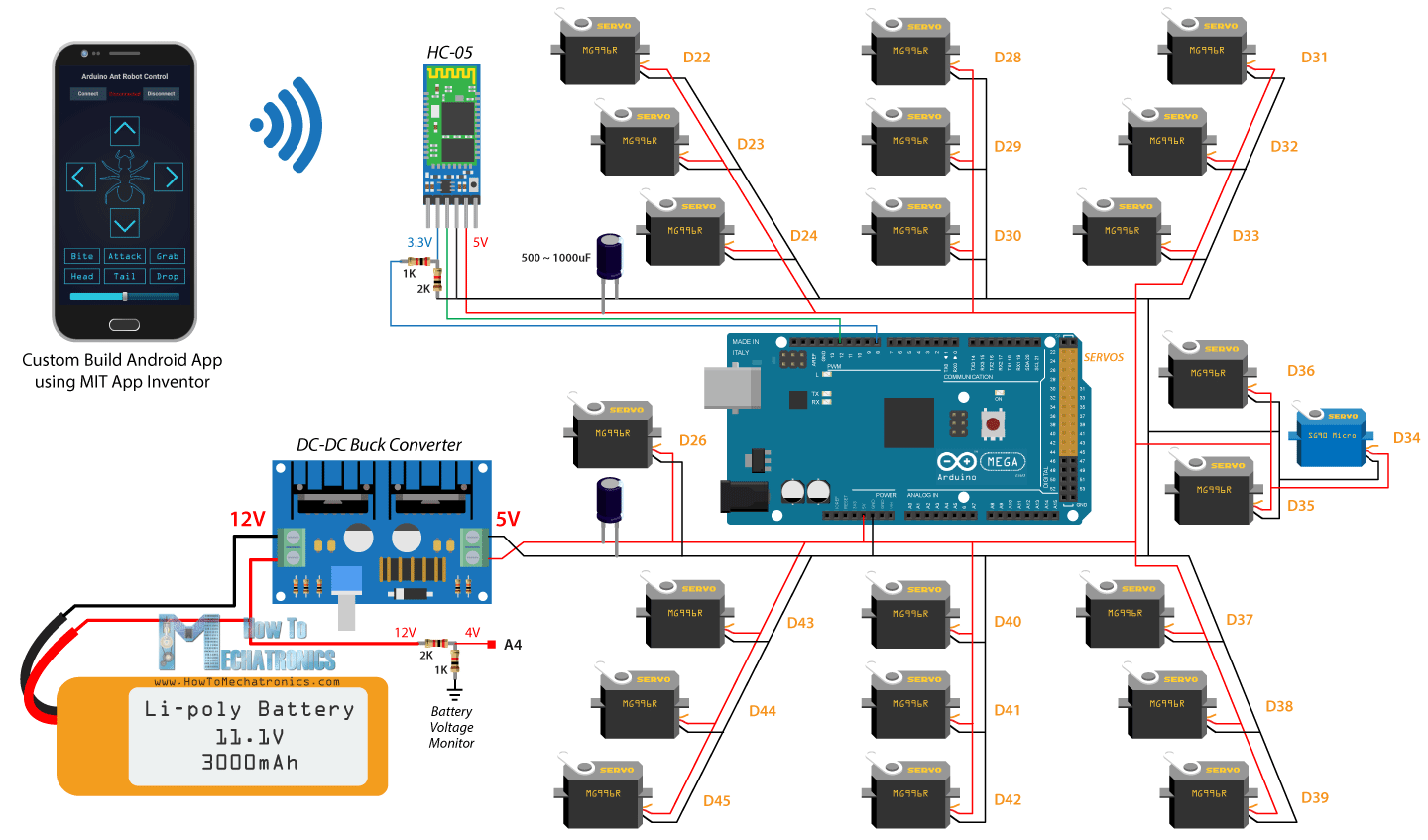

好了，现在我们来谈谈电子设备。必威lol这是这个项目的电路图，实际上很简单，虽然它看起来有点复杂，因为许多伺服连接。
除了22个伺服器，我们还需要一个HC-05蓝牙模块用于智能手机通信和一些电容器和电阻。当然，机器人的大脑是一块Arduino板，在这个例子中，它是Arduino Mega因为它是唯一一个可以控制超过12个伺服的板伺服图书馆。
为了给机器人供电，我将使用电压约为12V的3S LiPo电池。LiPo电池可以处理更高的电流绘制量，所以他们适合这个项目，因为如果所有伺服系统在满载的同时工作，他们可以绘制大约10安培的电流。然而，伺服工作电压从4.8到7.2V，这意味着我需要使用DC-DC降压转换器将12V转换为5V。即使我们使用2S LiPo电池，满载时电压约为7.4V或8.4V，我们仍然需要使用降压转换器。我将用于这个项目的buck转换器可以处理高达8安培的电流，但我建议使用一个从10到15A，只是为了确保你有足够的电力，它不会过热。在我的例子中，我从机器人移动时注意到的最大电流是6安培左右。
你可以从下面的链接获得这个项目所需的组件:
- MG996R伺服电机 ................................亚马逊/Banggood/阿里巴巴全球速卖通
- SG90微伺服电机..........................亚马逊/Banggood/阿里巴巴全球速卖通
- HC-05蓝牙模块.........................亚马逊/Banggood/阿里巴巴全球速卖通
- Arduino超级委员会 ................................亚马逊/Banggood/阿里巴巴全球速卖通
- 3 s脂肪电池 ........................................亚马逊/Banggood/阿里巴巴全球速卖通
- DC-DC Buck变换器............................亚马逊/Banggood/阿里巴巴全球速卖通
必威外围提钱披露:这些是附属链接。作为一名亚马逊员工，我从合格的购买中赚钱。
Arduino六足板的PCB设计

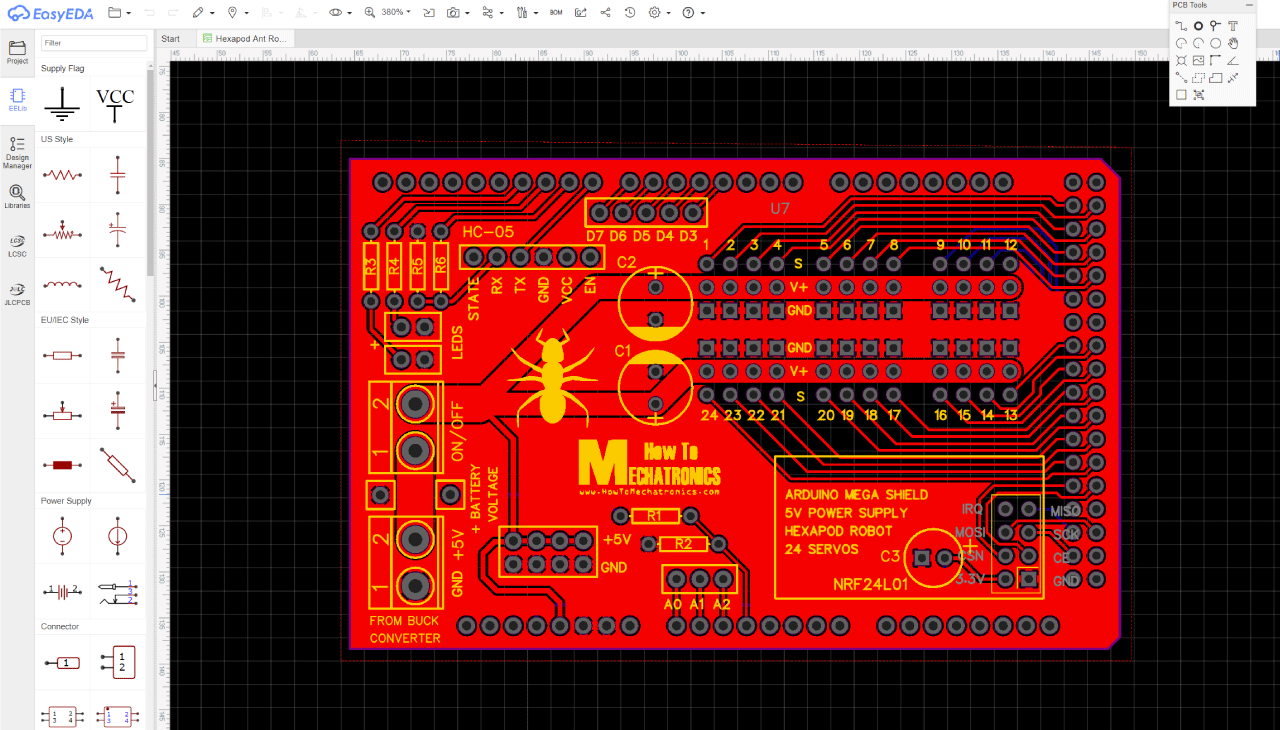

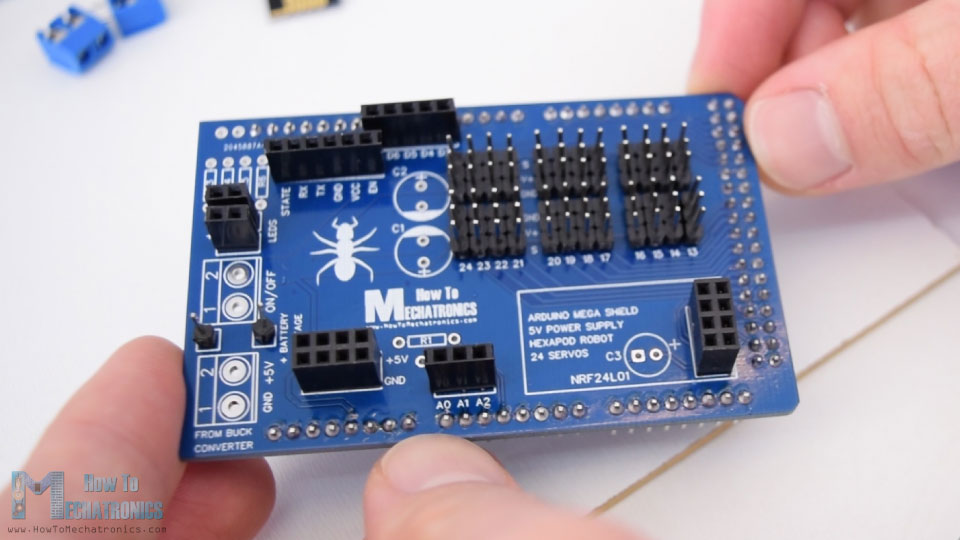

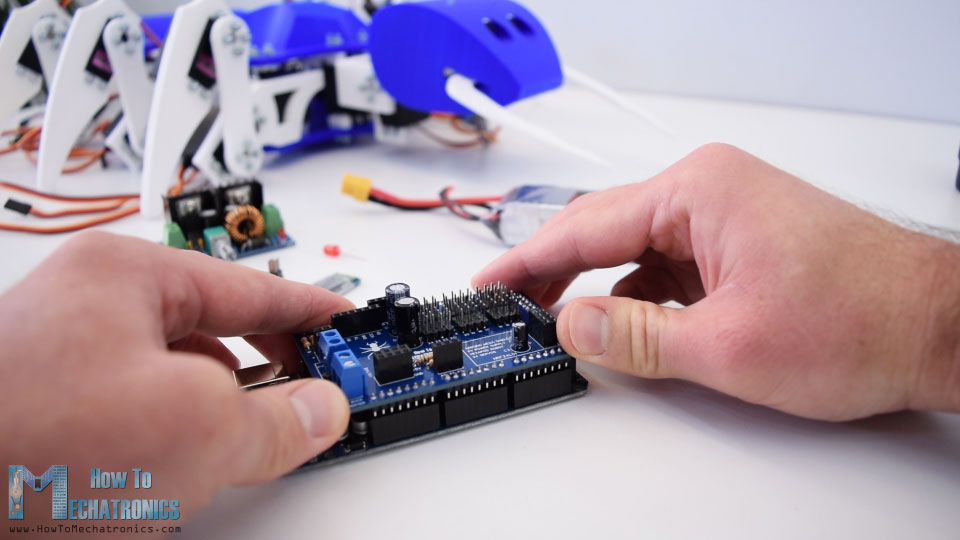

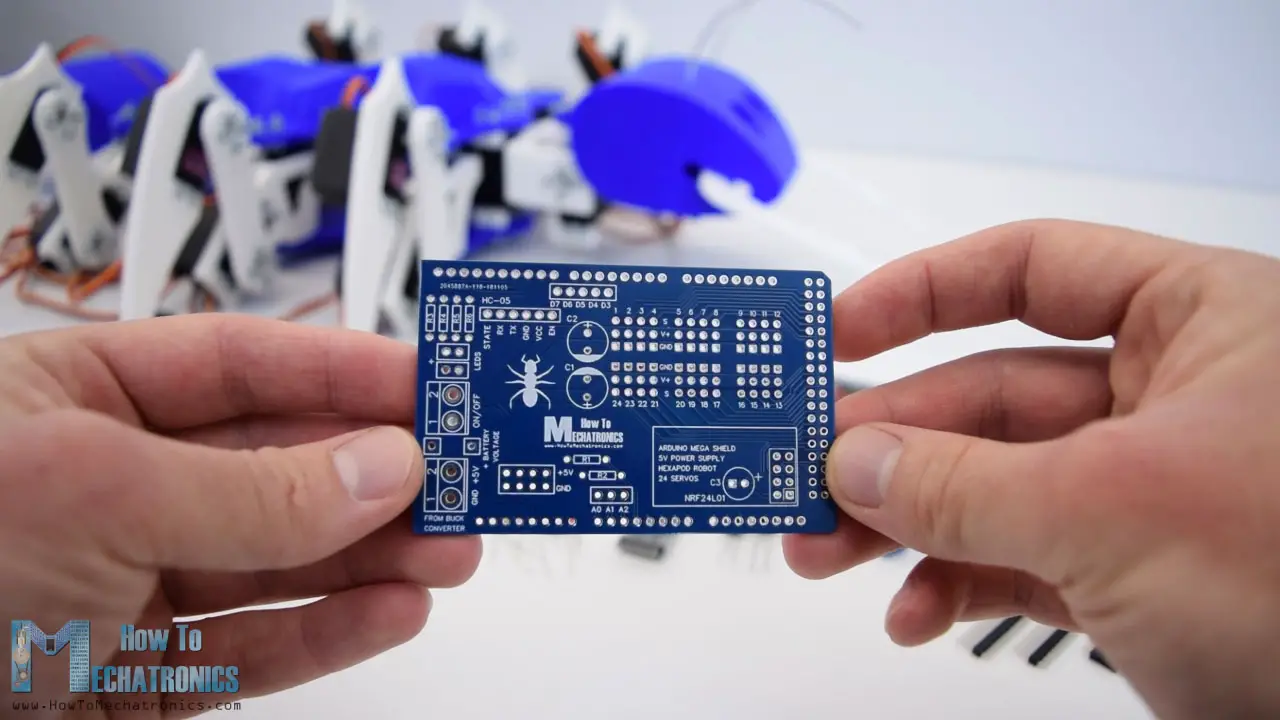

现在，如果我们尝试将所有东西连接在一起，这将是一个相当混乱的，因为许多伺服连接。因此，我使用免费的在线电路设计软件EasyEDA设计了一个定制PCB。这个PCB实际上是六足机器人的Arduino Mega Shield因为我们可以直接把它连接到Arduino Mega Board上面。我安排了伺服连接彼此靠近，并包括两个大电容器旁边，以保持电压更稳定。我还包括一个NRF24L01收发模块的连接，以防我们想用无线电控制机器人。有几个数字和模拟引脚连接，5V和接地连接，两个LED连接，以及一个用于监测电池电压的连接。12V电池电压将通过由两个电阻R1和R2组成的分压器，将电压降低到5V以下，以便模拟引脚可以安全地读取它。这样我们就能知道电池什么时候需要充电。
这里有一个链接到本次PCB设计的项目文件。因此，一旦我完成了设计，我生成了制造PCB所需的Gerber文件。
Gerber文件:
然后我从JLCPCB订购PCB他们是本期视频的赞助商。

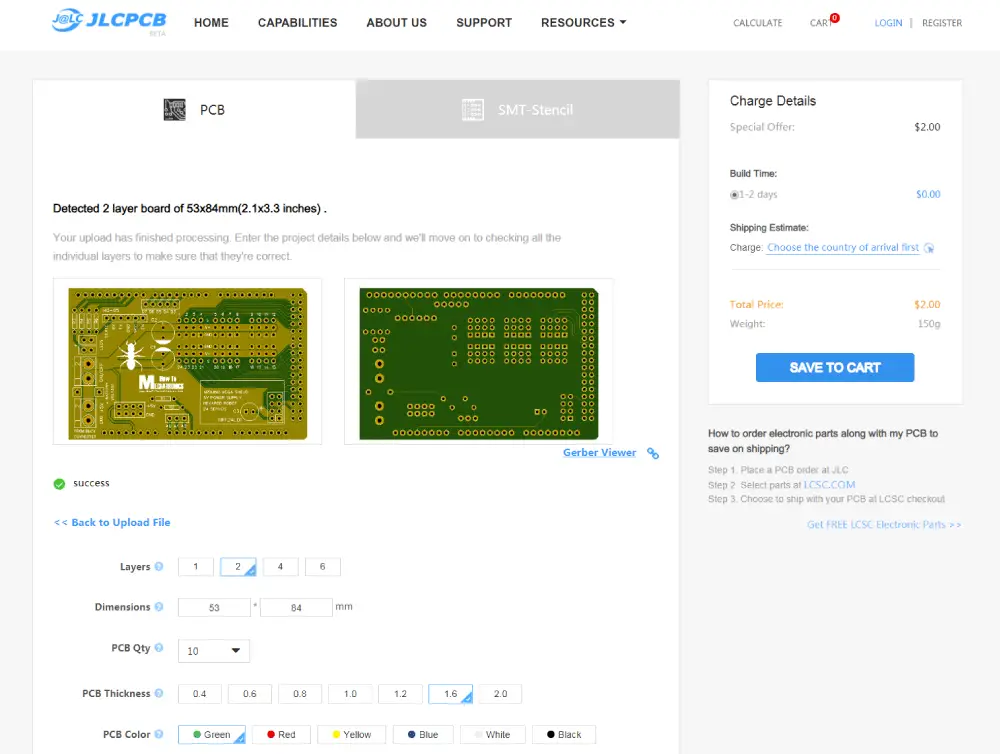

在这里，我们可以简单地拖放Gerber文件，一旦上传，我们可以在Gerber查看器中查看我们的PCB。如果一切正常，那么我们可以继续选择我们想要的PCB属性。在这种情况下，我选择PCB颜色为蓝色，以便与Arduino板的颜色相匹配。就是这样，现在我们可以以合理的价格订购PCB。请注意，如果这是您从JLCPCB订购的第一份订单，您最多可以以2美元的价格获得10个pcb。
几天后，多氯联苯到货了。pcb的质量是伟大的，一切都是完全相同的设计。
组装PCB
好的，现在我们可以继续组装PCB。我开始将公脚头焊接到PCB，用于将其连接到Arduino板。一旦我们把大头针头在底部，我们可以使用某种板持有大头针和翻转板。现在我们需要将它们全部焊接到PCB上。一旦完成了这一点，我们可以继续与伺服连接，我们也需要男性引脚头。
在这一点上，我们实际上可以为所有连接插入引脚头，并使用相同的方法翻转PCB并将所有引脚焊接到它。最后我们需要焊接电阻，电容器和端子座。就是这样，我们的蚂蚁机器人的Arduino Mega Shield已经准备好了。现在我们可以简单地将它插入Arduino板。

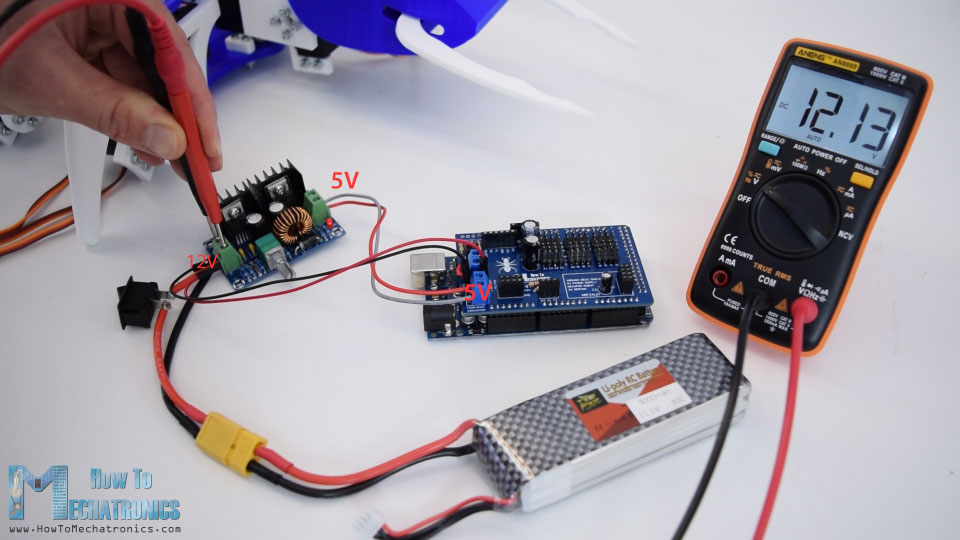

接下来我们需要将降压转换器输出电压设置为5V。我们可以通过调节buck转换器的电位器来做到这一点。您可以注意到，我在输入端添加了一个电源开关，并将电池12V连接到PCB上的12V引脚，该引脚仅用于监测电池电压。
记住PCB的主输入必须是5V。
现在我们可以把电子元件插入两个板之间。必威lol还是有点紧，但我们仍然可以把所有东西都放进去。首先是我用胶带固定的电池，在它上面是Arduino和我们制作的PCB。接下来，我们可以连接NRF24L01收发器或蓝牙模块，这取决于我们将使用什么类型的通信。我还插入了一个LED，用于指示电池何时需要充电，或者万一电压降至11V伏以下。最后，我们需要将所有伺服连接到伺服引脚。在这样做的时候，请务必写下连接每个伺服器的引脚编号。在我们连接所有伺服系统后，我们可以简单地把曲面盖在顶板上，我们实际上完成了这个项目。
Arduino六足代码
在这个视频中剩下的就是看看Arduino程序是如何工作的。由于代码有点长，为了更好地理解，我将在小节中发布该程序的源代码，并对每个小节进行描述。在本文的最后，我将发布完整的源代码。
因此，为了控制伺服系统，我们将使用基本的伺服库，对于蓝牙通信，我们需要包括SoftwareSerial库。首先，我们需要定义所有伺服对象以及下面程序所需的一些变量。
#include < servareserial .h> #include#define trigPin 7 #define echoPin 6 #define ledB 10 SoftwareSerial Bluetooth(12,9);// Arduino(RX, TX) - HC-05蓝牙(TX, RX) //创建伺服对象servo s24;伺服s23;伺服s22;
在设置部分，我们需要初始化蓝牙通信，引脚模式超声波传感器， LEd，还定义了引脚的伺服系统连接。
void setup() {Serial.begin(38400);Bluetooth.begin (38400);//蓝牙模块的默认波特率Bluetooth. settimeout (1);延迟(20);pinMode (trigPin、输出);//将trigPin设置为Output pinMode(echoPin, INPUT);//设置echoPin为Input pinMode(ledB, OUTPUT);//头s15。附加(36,600,2400);s14系列。attach(35, 600, 2400); s13.attach(34, 600, 2400); //grip // Tail s5.attach(26, 600, 2400); // Tail // Leg 4 s10.attach(31, 600, 2400); s11.attach(32, 600, 2400); s12.attach(33, 600, 2400); //rot // Leg 5 s7.attach(28, 600, 2400); s8.attach(29, 600, 2400); s9.attach(30, 600, 2400); //rot // Leg 6 s1.attach(22, 600, 2400); s2.attach(23, 600, 2400); s3.attach(24, 600, 2400); //rot // Leg 1 s18.attach(39, 600, 2400); s17.attach(38, 600, 2400); s16.attach(37, 600, 2400); //rot // Leg 2 s21.attach(42, 600, 2400); s20.attach(41, 600, 2400); s19.attach(40, 600, 2400); //rot // Leg 3 s24.attach(45, 600, 2400); s23.attach(44, 600, 2400); s22.attach(43, 600, 2400); //rot
然后使用write()函数将伺服器移动到初始位置。这是我们可以校准伺服系统的地方。考虑到在组装机器人时，您无法将每个伺服系统设置在准确的位置，但在这里我们可以进行调整并找到我们的初始值，然后从那里我们可以对机器人的运动进行编程。
// ==移动到初始位置// Head s15.write(72);s14.write (50);s13.write (90);// Grip s5.write(65);// Tail // Leg 4 s10.write(65);s11.write (35);s12.write (40);// s7.write(80);s8.write (50);s9.write (25); // Leg 6 s1.write(90); s2.write(45); s3.write(60); // Leg 1 s18.write(60); s17.write(90); s16.write(100); // Leg 2 s21.write(50); s20.write(85); s19.write(75); // Leg 3 s24.write(50); s23.write(80); s22.write(80);
当涉及到编写六足运动程序时，有几种方法可以做到，比如使用正运动学或逆运动学。这些方法包括一些严肃的数学，其中每个关节的位置是根据身体所需的最终位置的输入来计算的。然而，我决定让它不那么复杂，因为无论如何，我正在使用的伺服器不足以完成这样的任务。这是因为我的伺服是MG996R伺服的廉价版本。它们没有正确的扭矩，也不总是在精确的期望位置。

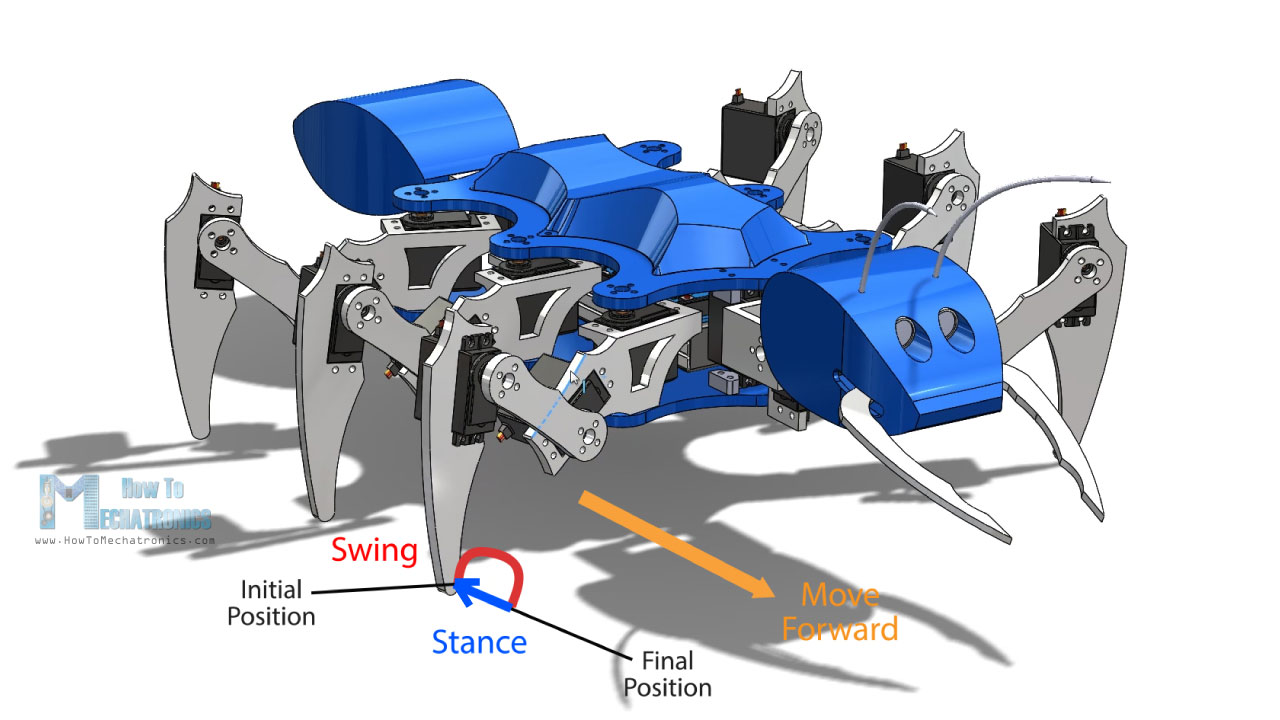

让我们来看看我是如何让六足动物行走的。我为移动每条腿做了一个单独的自定义函数。一个腿部循环包括两个阶段，称为摆腿和站姿。在摆动阶段，腿从初始位置通过空气移动到最终位置，而在站立阶段，腿从最终位置移动到初始位置，腿末端执行器接触地面。这样，六足动物的身体就会向前移动。
所以我手动编程每个伺服器的位置，以实现这些运动使用主循环和一些计数器。
void moveLeg1(){//摇摆阶段-通过空气移动腿-从初始位置到最终位置//上升腿如果(i1L1 <= 10) {s18。写(60 - i1L1 * 2);肌力。写(90 - i1L1 * 3);i1L1 + +;} //如果(i2L1 <= 30) {s16.旋转腿。写(100 - i2L1);i2L1 + +;} //如果(i2L1 > 20 & i3L1 <= 10) {s18.触摸地面。写(40 + i3L1 * 2);肌力。写(60 + i3L1 * 3);i3L1 + +; } // Stance phase - move leg while touching the ground // Rotate back to initial position if (i2L1 >= 30) { s16.write(70 + i4L1); i4L1++; l1status = HIGH; } // Reset the counters for repeating the process if (i4L1 >= 30) { i1L1 = 0; i2L1 = 0; i3L1 = 0; i4L1 = 0; i5L1 = 0; } // Each iteration or step is executed in the main loop section where there is also a delay time for controlling the speed of movement }
因此，首先两个外部伺服器使腿上升，第三个伺服器连接到身体开始向特定方向旋转。当第三伺服在停止旋转前10步时，我们开始将外部两个伺服移到后面相同的位置以接触地面。这就完成了摆动阶段，或者腿从初始位置移动到最终位置。然后我们将第三个伺服从最终位置转回初始位置，这就完成了站立阶段。在分支执行一个循环后，计数器被重置，分支将一遍又一遍地重复这个循环。每个迭代或步骤都在主循环部分执行，其中也有一个控制伺服速度的延迟时间。我为所有其他腿制作了这样的功能，以及一些额外的功能，用于向相反方向移动腿，以实现反向、向左和向右移动。以类似的方式使用计数器来跟踪步骤，我编写了其他功能，如移动头部，移动尾部，下颌骨等。
例如，如果我们想向前移动机器人，我们需要调用六个moveLeg()自定义函数，这些函数将在主循环中不断重复。
//如果(m == 2) {moveLeg1();moveLeg3 ();moveLeg5 ();if (l1status == HIGH) {moveLeg2();moveLeg4 ();moveLeg6 ();}}
您可以注意到，3条腿是偏移的，所以当腿号1、3和5处于摆动阶段时，其他3条腿、2、4和6处于站立阶段。如果我们想向左移动，我们调用适当的moveLeft()函数。
这些命令实际上来自蓝牙模块或我们智能手机上定制的Android应用程序。
//检查传入数据if (Bluetooth.available() > 0) {dataIn = Bluetooth.read();//读取数据
Arduino蚂蚁机器人Android App
现在让我们来看看这个应用程序，看看它实际上向Arduino发送了什么样的数据。我用MIT App Inventor在线申请，这是它的工作原理。betway

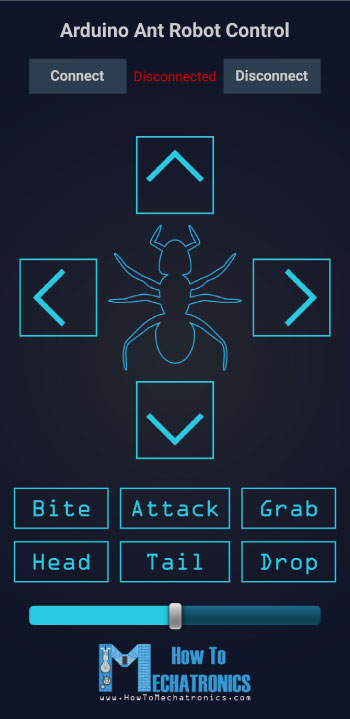

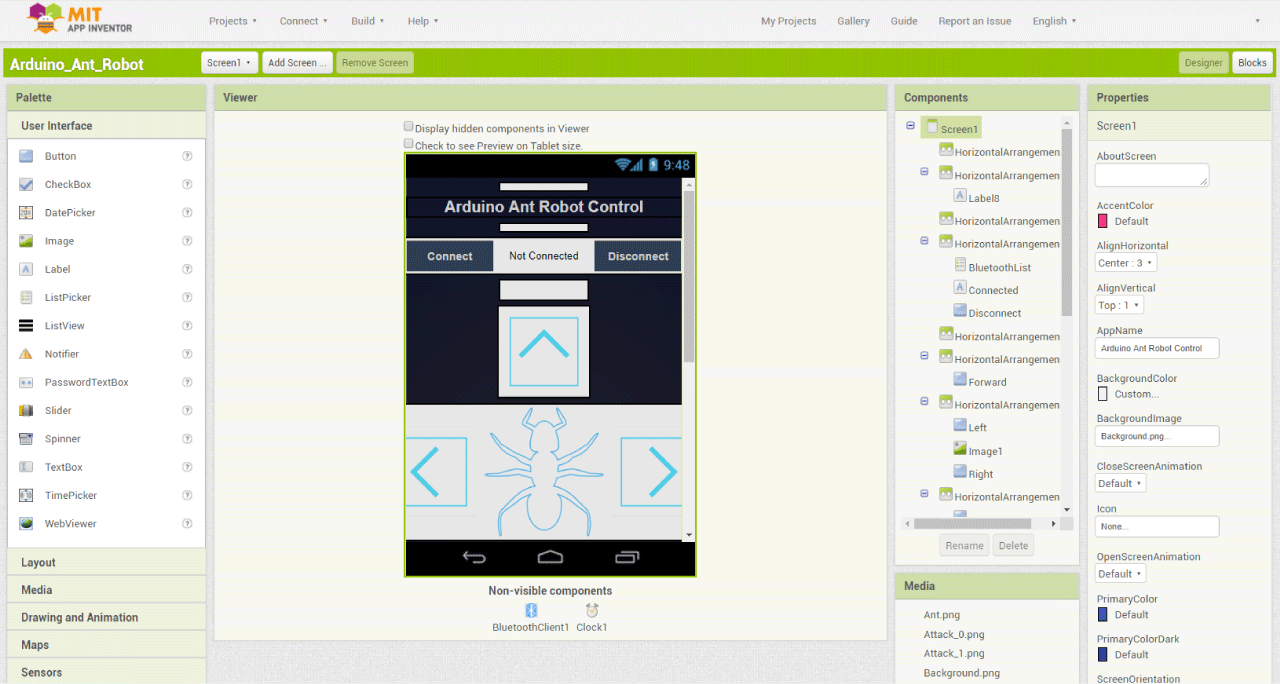

应用程序的图形实际上是我制作并作为按钮放置的图像。在底部我们有一个控制机器人速度的滑块，在顶部我们有连接蓝牙模块的按钮。

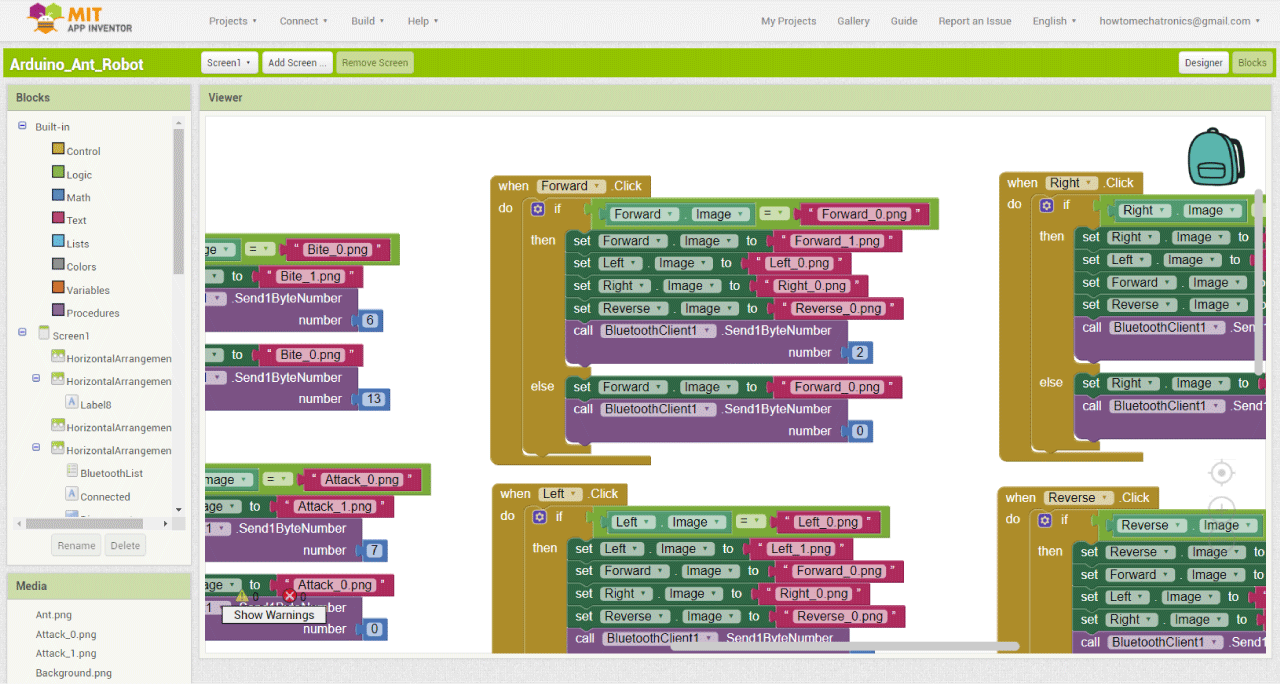

让我们来看看这个程序或应用程序背后的模块。
例如，如果我们点击Forward按钮，“if”语句中的块将被执行。这意味着我们将数字2发送到Arduino, Arduino将执行向前移动的一组函数。同时，我们可以注意到，我们将按钮的图像更改为同一图像的另一个高亮版本。如果我们再次按下相同的按钮，现在“else”语句中的块将被执行，并将数字0发送到Arduino, Arduino将重置所有计数器并移动机器人的初始位置。我们还将该按钮的初始图像后退。所以我对所有其他按钮都使用了相同的原则。
以下是上述MIT App Inventor项目的下载文件，以及可以安装在智能手机上的Android应用程序:
我们来看看Arduino程序的另外两个功能电池电压监测器和超声波传感器。
//监控电池电压int sensorValue = analogRead(A3);浮动电压= sensorValue * (5.00 / 1023.00) * 2.9;//将读数从5v转换为合适的12V i Serial.println(电压);//如果电压低于11V，则打开LED If (voltage < 11) {digitalWrite(ledB, HIGH);} else {digitalWrite(ledB, LOW);}
因此，如果电池电压低于11伏，我们就会打开LED，如果超声波传感器检测到距离40厘米以内的物体，机器人就会准备攻击。
//获取到超声波传感器的距离if (getDistance() > 40) {att = 0;} if (getDistance() <= 40) {att = 1;dataIn = 99;}
如果前面不再有物体，机器人将停止攻击，如果物体仍然存在，并且离头部更近，机器人将进行攻击。
//如果传感器前有物体，则准备攻击If (att == 1) {prepareAttack();if (aStatus == HIGH) {while (a == 0) {delay(2000);A = 1;} if (getDistance() > 30) {att = 2;A = 0;状态= LOW;initialPosHead ();} if (getDistance() < 30) {att = 3;A = 0;状态= LOW; initialPosHead(); } } } // If there is no longer object in front, dismiss the attack if (att == 2) { dismissAttack(); if (aStatus == HIGH) { dataIn = 0; att = 0; } } // If there is closer to the sensor attack if (att == 3) { attack(); if (attStatus == HIGH) { while (aa == 0) { delay(2000); aa = 1; } attStatus = LOW; } if (aStatus == HIGH) { while (a == 0) { delay(2000); a = 1; } dataIn = 0; att = 0; initialPosHead(); } }
这就是这个视频的全部内容。
在这里你可以下载这个Arduino Hexapod项目的完整代码:
注意，如果您决定构建这个项目，您需要准备好面对一些挑战。对我来说，最大的问题是我使用的伺服系统性能不佳。我希望你喜欢这个视频，学到了新的东西。欢迎在下面的评论区提出任何问题并查看我的Arduino项bet188me目集合。
