在这个Arduino教程中，我们将学习如何使用Arduino和TCS230 / TCS3200颜色传感器检测颜色。您可以观看以下视频或阅读下面的书面教程以获取更多详细信息。
TCS230颜色传感器如何工作

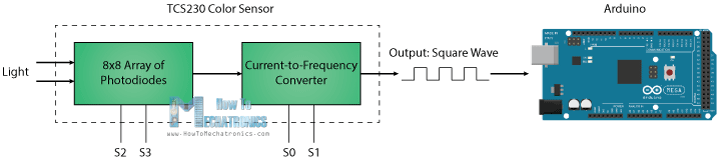

TCS230在8×8的光电二极管的帮助下感测颜色光。然后，使用电流转换器将来自光电二极管的读数被转换成具有与光强度成比例的频率的方波。最后，使用Arduino Board，我们可以读取方波输出并获得颜色的结果。
如果我们仔细看一下传感器，我们可以看到它是如何检测各种颜色的。光电二极管有三个不同的彩色滤光片。其中16个有红色滤光片，另外16个有绿色滤光片，另外16个有蓝色滤光片，另外16个光敏二极管没有滤光片。
每个16个光电二极管是并联的，因此使用两个控制引脚S2和S3我们可以选择哪个将被读取。例如，如果我们想检测红色，我们可以使用16个红色滤光二极管，根据表设置两个引脚到低逻辑电平。
该传感器具有两个控制引脚，S0和S1，用于缩放输出频率。频率可以缩放到100％，20％或2％的三种不同的预设值。该频率缩放功能允许传感器的输出优化用于各种频率计数器或微控制器。

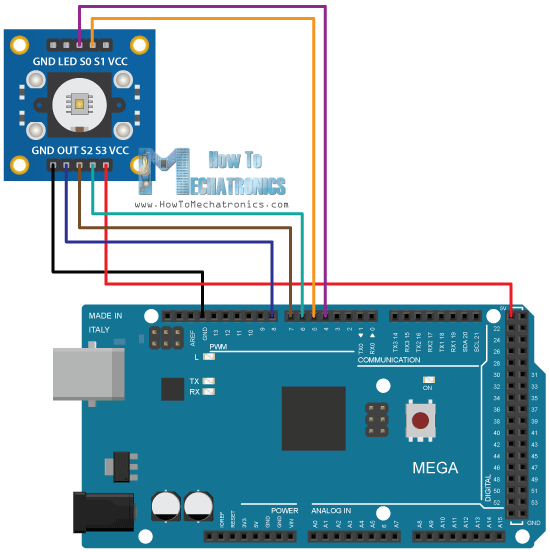

现在我们已准备好继续，并将TCS230传感器连接到Arduino板。这是电路原理图。
您可以从下面的链接获取此Arduino教程所需的组件：
- TCS230 TCS3200颜色传感器......亚马逊/伯格多德/阿里巴巴全球速卖通
- Arduino Board .................................亚马逊/伯格多德/阿里巴巴全球速卖通
- 面包板和跳线.........亚马逊/伯格多德/阿里巴巴全球速卖通
必威外围提钱披露：这些是联盟链接。作为亚马逊助理，我从合格购买中获得。
TCS230颜色传感器源代码
描述：首先，我们需要定义传感器连接的引脚并定义用于读取频率的变量。在设置部分中，我们需要将四个控制引脚定义为输出和传感器输出作为Arduino输入。在这里，我们还需要设置频率缩放，对于此示例，我将其设置为20％，并启动串行通信以显示串行监视器中的结果。
在回路部分，我们将从读取红色滤光二极管开始。为此，我们将两个控制引脚S2和S3设置为低逻辑级。然后使用“pulseIn()”函数，我们将读取输出频率，并将其放入变量“frequency”中。使用serial .print()函数，我们将在串行监视器上打印结果。同样的过程也适用于其他两种颜色，我们只需要调整控制引脚为适当的颜色。
/* Arduino颜色感知教程* * by Dejan Nedelkovski, www.HowToMechatronics.bet188官方网站com * */ #define S0 4 #define S1 5 #define S2 6 #define S3 7 #define sensorOut 8 int frequency = 0;void setup() {pinMode(S0, OUTPUT);pinMode (S1、输出);pinMode (S2、输出);pinMode (S3、输出);pinMode (sensorOut、输入);//设置频率缩放到20% digitalWrite(S0,HIGH);digitalWrite (S1、低);Serial.begin (9600);} void loop(){//设置红色滤光二极管读digitalWrite(S2,LOW); digitalWrite(S3,LOW); // Reading the output frequency frequency = pulseIn(sensorOut, LOW); // Printing the value on the serial monitor Serial.print("R= ");//printing name Serial.print(frequency);//printing RED color frequency Serial.print(" "); delay(100); // Setting Green filtered photodiodes to be read digitalWrite(S2,HIGH); digitalWrite(S3,HIGH); // Reading the output frequency frequency = pulseIn(sensorOut, LOW); // Printing the value on the serial monitor Serial.print("G= ");//printing name Serial.print(frequency);//printing RED color frequency Serial.print(" "); delay(100); // Setting Blue filtered photodiodes to be read digitalWrite(S2,LOW); digitalWrite(S3,HIGH); // Reading the output frequency frequency = pulseIn(sensorOut, LOW); // Printing the value on the serial monitor Serial.print("B= ");//printing name Serial.print(frequency);//printing RED color frequency Serial.println(" "); delay(100); }
现在，如果我们运行串行监视器，我们将开始获得一些值。这些值取决于所选择的频率缩放，以及围绕周围的照明。

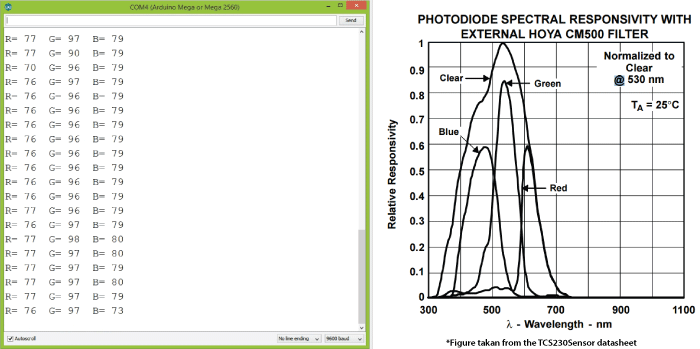

这里注意到，由于每个光电二极管类型的不同灵敏度，从来自传感器的数据表的光电二极管谱响应图所示，三个值因来自传感器的光电二极管谱响应图而异。

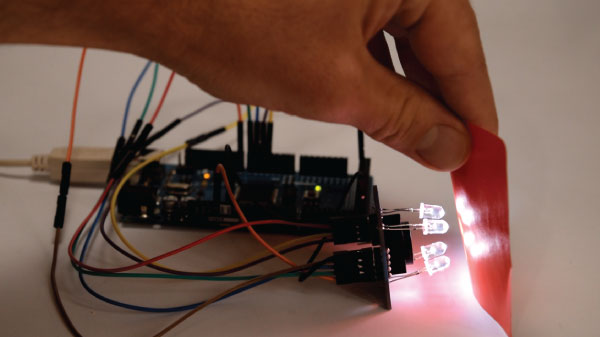

尽管如此，现在让我们看看这些值如何在传感器前面带来不同的颜色时如何做出反应。因此，例如，如果我们带来红颜色，初始值会下降，在我的情况下，大约70到大约25。
因此，现在，如果我们希望使用具有0到255的值的RGB模型表示检测到的颜色，我们将使用Map（）函数映射或将读数转换为0到255的值。
//将频率的值重对0到255频率的RGB型号= MAP（频率，25,70,255,0）;
值70将被映射到0，值为25到255.相同的过程为两种其他颜色进行。
以下是此示例的最终源代码：
/* Arduino颜色感知教程* * by Dejan Nedelkovski, www.HowToMechatronics.bet188官方网站com * */ #define S0 4 #define S1 5 #define S2 6 #define S3 7 #define sensorOut 8 int frequency = 0;void setup() {pinMode(S0, OUTPUT);pinMode (S1、输出);pinMode (S2、输出);pinMode (S3、输出);pinMode (sensorOut、输入);//设置频率缩放到20% digitalWrite(S0,HIGH);digitalWrite (S1、低);Serial.begin (9600);} void loop(){//设置红色滤光二极管读digitalWrite(S2,LOW); digitalWrite(S3,LOW); // Reading the output frequency frequency = pulseIn(sensorOut, LOW); //Remaping the value of the frequency to the RGB Model of 0 to 255 frequency = map(frequency, 25,72,255,0); // Printing the value on the serial monitor Serial.print("R= ");//printing name Serial.print(frequency);//printing RED color frequency Serial.print(" "); delay(100); // Setting Green filtered photodiodes to be read digitalWrite(S2,HIGH); digitalWrite(S3,HIGH); // Reading the output frequency frequency = pulseIn(sensorOut, LOW); //Remaping the value of the frequency to the RGB Model of 0 to 255 frequency = map(frequency, 30,90,255,0); // Printing the value on the serial monitor Serial.print("G= ");//printing name Serial.print(frequency);//printing RED color frequency Serial.print(" "); delay(100); // Setting Blue filtered photodiodes to be read digitalWrite(S2,LOW); digitalWrite(S3,HIGH); // Reading the output frequency frequency = pulseIn(sensorOut, LOW); //Remaping the value of the frequency to the RGB Model of 0 to 255 frequency = map(frequency, 25,70,255,0); // Printing the value on the serial monitor Serial.print("B= ");//printing name Serial.print(frequency);//printing RED color frequency Serial.println(" "); delay(100); }
请注意，颜色并不准确，但它们对简单的项目仍然足够好。bet188me作为我的下一个视频中TCS230颜色传感器的另一个例子，我们将学习如何制作Arduino自动颜色分拣机。
随意询问下面的评论部分中的任何问题，不要忘记查看我的Arduino项目集合bet188me。
