Arduino触摸屏音乐播放器和闹钟项目

在这个项目中，我将向您展示如何制作Arduino触摸屏MP3音乐播放器和闹钟。您可以观看以下视频或阅读下面的书面教程。

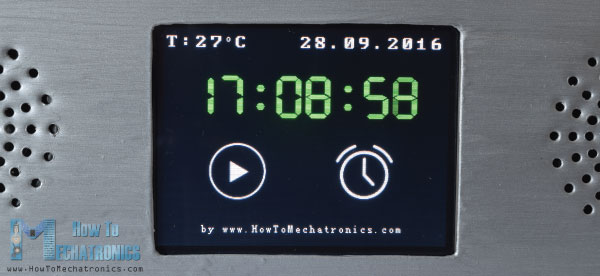

如果我们进入音乐播放器，我们可以通过按屏幕中间的大“播放”按钮开始播放音乐。就在它旁边，有两个按钮，用于播放上一个或下一首歌。

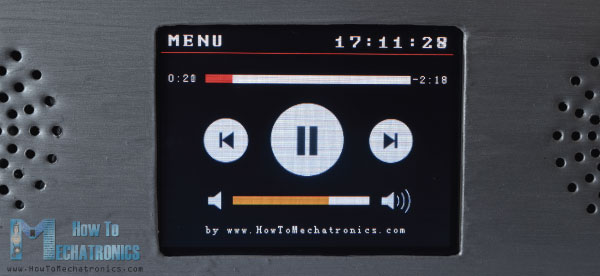

在这些按钮的上方是歌曲进度条，在屏幕的底部我们有一个音量条和两个用于减小和增加音量的按钮。在右上角有一个时钟，在左边是“菜单”按钮，它带我们回到主屏幕。

另一方面，如果我们输入闹钟，我们可以使用两个按钮设置警报来设置小时和分钟。

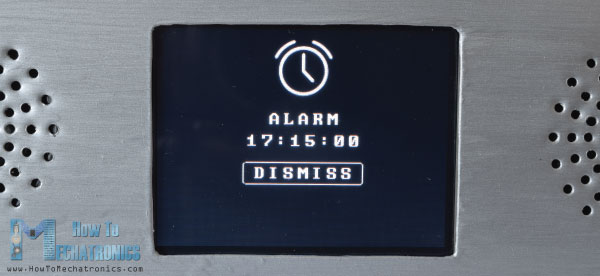

当警报将被激活时，歌曲将在更高的卷上开始播放，并且它将继续播放，直到我们按下“解雇”按钮。

betway

现在让我们来看看这个设备如何工作。它使用Arduino Mega Board和3.2英寸TFT触摸屏，带有合适的屏蔽，用于将屏幕与Arduino板连接。为了播放音乐，它使用BYP8001 MP3播放器模块和用于闹钟，它使用DS3231实时时钟模块。

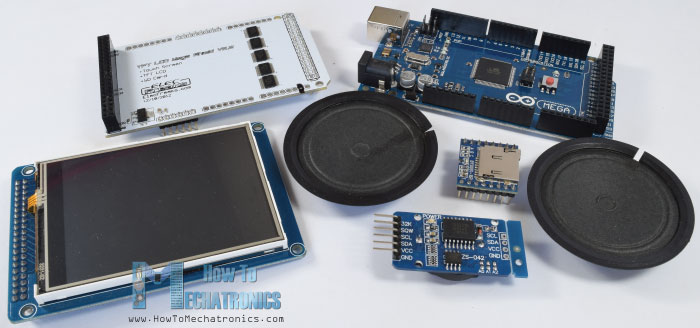

你可以从下面的链接获得这个Arduino项目所需的组件:

• BY8001-16P MP3模块.........亚马逊/aliexpress.
• 3.2″TFT触摸屏.............亚马逊/伯格多德/aliexpress.
• TFT显示屏巨盾...........亚马逊/伯格多德/aliexpress.
• 0.5 w的演讲者 ............................亚马逊/伯格多德/aliexpress.
• DS3231实时时钟...........亚马逊/伯格多德/aliexpress.
• Arduino兆 .............................亚马逊/伯格多德/aliexpress.

必威外围提钱披露:这些是附属链接。作为一个亚马逊助理，我从合格的购买中赚取。

电路原理图

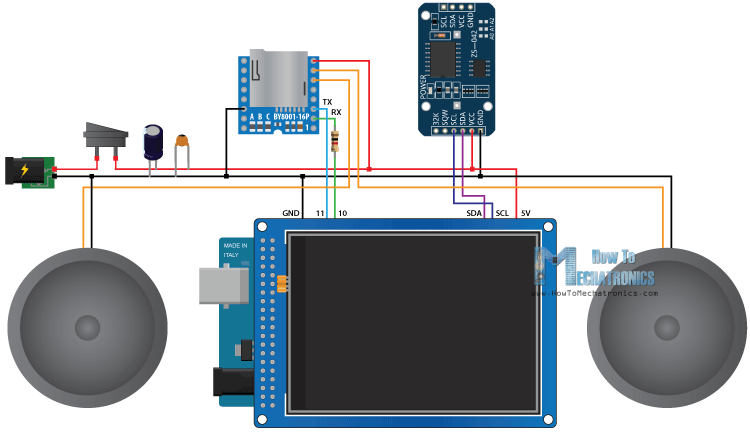

这是这个项目的电路原理图:

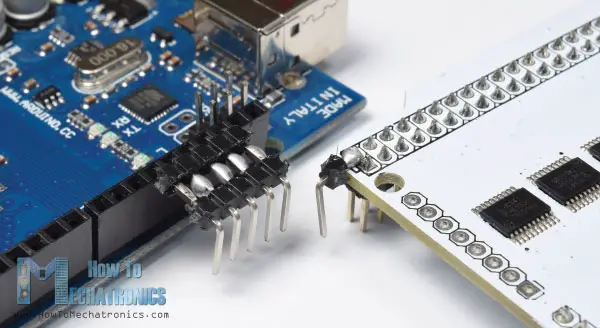

我们可以在此处注意到TFT屏蔽阻挡了Arduino板的自由销，因此我们需要制作定制的销标题，我们将能够在盾牌和arduino之间插入它们。

还需要注意的是，为了驱动Arduino，我们需要焊接额外的引脚头到屏蔽上的5 V引脚，因为屏蔽已经使用了所有Arduino VCC引脚。

一旦我们把所有东西连接在一起，我们就可以继续为Arduino编程了。然而，在我们继续之前，我建议您查看我以前的详细教程TFT触摸屏和DS3231实时时钟模块。至于MP3播放器模块，我将在本文中进行简要说明。

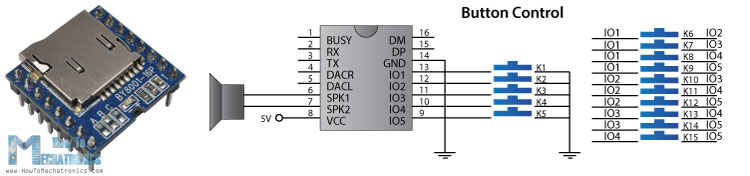

BY8001-16P MP3播放器模块

BY8001-16P是一种用MICROD卡配合使用MP3模块，支持MP3和WAV音频格式文件。该模块具有内置的3W功率放大器，可直接驱动单个3W扬声器。

MP3播放器模块可以使用5个输入引脚控制或通过串行通信使用微控制器来控制。

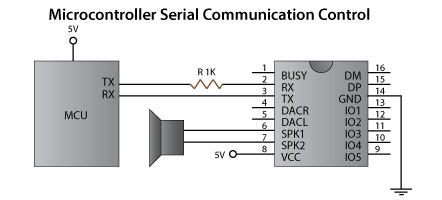

请注意，模块的串行端口引脚在3.3V下工作，因此模块的RX引脚需要通过1K电阻连接到Arduino TX引脚。还要注意用于选择控制模式的3个端口A，B和C.为了使用微控制器控制模块，需要去除这些焊盘处的3个电阻。如果使用外部放大器，则引脚6和7可用于直接连接低功率扬声器或引脚数4和5。

至于Arduino部分最简单的方法是使用BY8001图书馆可以从GitHub下载。如果我们打开它的一些演示例子，我们可以看到它是如何工作的。betway因此，在设置部分初始化模块后，我们可以使用任何定制函数来控制模块。

源代码

现在我们准备看看这个Arduino触摸屏MP3屏幕音乐播放器和闹钟的代码。由于代码较长，为了更好地理解，我将在小节中发布程序的源代码，并对每个小节进行说明。在本文的最后，我将发布完整的源代码。

所以，首先，我们需要包括图书馆TFT.触摸屏，BY8001-16P MP3播放器和DS3231实时时钟模块以及串行通信库。然后，我们必须创建适当的对象，并定义程序所需的一些变量。

#include  #include  #include  #include  #include  // ====创建对象UTFT MyGLCD（SSD1289,38，39,40,41）;//应将参数调整到显示/ Schield Model Urtouch MyTouch（6,5,4,3,2）;软品种MP3Serial（11,10）;// rx，tx by8001 mp3;//创建一个类别的实例，并调用它'mp3'ds3231 RTC（SDA，SCL）;// ====定义字体extern uint8_t smallfont [];extern uint8_t bigfont [];extern uint8_t sevensegnumfont [];extern unsigned int musicplayerbutton [0x1040]; extern unsigned int AlarmButton[0x1040]; extern unsigned int ButtonPlay[0x1AE9]; extern unsigned int ButtonPause[0x1AE9]; extern unsigned int PreviousButton[0x9C4]; extern unsigned int NextButton[0x9C4]; extern unsigned int VolumeDown[0x170]; extern unsigned int VolumeUp[0x3B8]; int x, y; // Variables for the coordinates where the display has been pressed char currentPage, playStatus; int iV = 15; int trackNum = 1; int b = 16; int aHours = 0; int aMinutes = 0; boolean alarmNotSet = true; String alarmString = ""; float currentTemperature, temperature; static word totalTime, elapsedTime, playback, minutes, seconds, lastSeconds, minutesR, secondsR; String currentClock, currentHours, currentMinutes, currentSeconds, currentDate; String timeString, hoursString, minutesString, secondsString, hoursS, minutesS, secondsS, dateS;

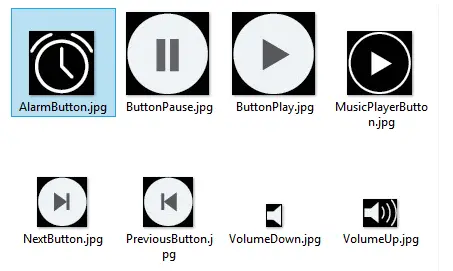

我们可以注意到这里的定义位图。程序的一些按钮实际上是使用TFT库附带的ImageConverter565工具转换为位图的图像。

因此，这些“.c”文件需要包含在代码文件的目录中，以便在启动草图时加载。在这里，您可以下载这些图像和“.c”文件。

图像和位图文件

1文件119.79 KB

下载

在初始化对象后的设置部分，我们调用自定义函数drawHomeScreen()，它绘制主屏幕的所有图形。这里我们还设置了一些变量的初始值，比如playStatus, currentTemp和Date, volume的初始值等等。

void setup（）{//启动display myglcd.initlcd（）;myGLCD.clrScr ();mytouch.inittouch（）;mytouch.setPrecision（prec_medium）;//初始化rtc.begin（）;//音乐串行.Begin（9600）;//将串行监控波特率设置为Arduino IDE mp3serial.begin（9600）;// by8001设置为9600波特（必填）MP3.Setup（MP3Serial）;//告诉By8001库使用哪个串行端口使用。延迟（800）; // allow time for BY8001 cold boot; may adjust depending on flash storage size drawHomeScreen(); // Draws the Home Screen currentPage = '0'; // Indicates that we are at Home Screen playStatus = '0'; mp3.setVolume(15); delay(100); currentTemperature = rtc.getTemp(); currentDate = rtc.getDateStr(); currentClock = rtc.getTimeStr(); timeString = rtc.getTimeStr(); currentHours = timeString.substring(0, 2); currentMinutes = timeString.substring(3, 5); currentSeconds = timeString.substring(6, 8); }

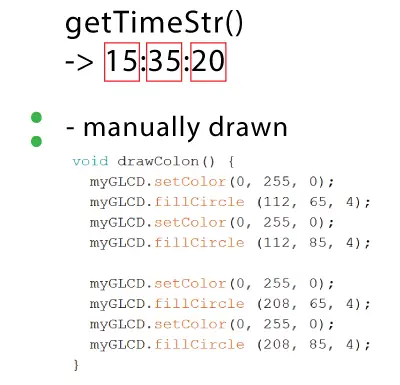

接下来是循环部分。第一个if语句为真，因为我们将currentPage变量设置为0，这表明我们在主屏幕上。这里的下一个if语句，我们检查时钟是否有变化，这每秒钟都在发生。现在，由于我们正在使用TFT库的7段字体(除了数字外不支持任何字符)，我们必须从getTimeStr()函数提供的字符串中提取数字，以便从DS3231 RTC模块读取时钟。

因此，使用substring()函数，我们将小时，分钟和秒转换成单独的变量，并在每次发生变化时打印它们，以秒，分钟或小时为单位。
关于日期和温度，类似的，我们检查一下与之前的状态相比是否有变化。

void loop() {// Homes Screen if (currentPage == '0'){//检查时钟的变化if (currentClock != rtc.getTimeStr()) {timeString = rtc.getTimeStr();小时=时间戳。（0,2）;minutess =时间戳。（3,5）;秒=时间=时间戳。（6,8）;myGLCD.setFont (SevenSegNumFont);myglcd.setcolor（0,255,0）;myglcd.print（秒，224,50）;if（prossminutes！= minutess）{myglcd.print（Minutess，128,50）;currentMinutes =分钟;}如果（Currenthours！=少次）{myglcd.print（小时，32,50）; currentHours = hoursS; } // Checks for change of the date dateS = rtc.getDateStr(); delay(10); if ( currentDate != dateS){ myGLCD.setColor(255, 255, 255); // Sets color to white myGLCD.setFont(BigFont); // Sets font to big myGLCD.print(rtc.getDateStr(), 153, 7); } // Checks for change of the temperature temperature = rtc.getTemp(); delay(10); if ( currentTemperature != temperature ){ myGLCD.setColor(255, 255, 255); // Sets color to white myGLCD.setFont(BigFont); // Sets font to big myGLCD.printNumI(temperature, 39, 7); currentTemperature = temperature; } delay(10); currentClock = rtc.getTimeStr(); }

接下来，使用MyTouch.DataAvailable（）函数我们检查我们是否已触摸屏幕，并检查它是音乐播放器还是报警按钮。因此，如果这是音乐播放器按钮，首先我们调用绘制框架（）自定义函数，该函数在按钮上绘制红色圆圈，指示按下该按钮。此外，此自定义功能也有一段时间循环，该循环按住堆叠的程序，直到我们释放按钮。在此之后，我们将CurrendPage变量设置为1，清除屏幕并调用绘制函数的自定义功能，绘制音乐播放器屏幕的所有图形。类似，如果我们按下警报按钮，我们将CurrendPage变量设置为2并清除屏幕。

//检查屏幕是否被触摸if (myTouch.dataAvailable()) {myTouch.read();x = myTouch.getX ();//按下屏幕的X坐标y = myTouch.getY();//当我们按下音乐播放器按钮时，如果((x >= 55) && (x <= 120) && (Y >= 125) && (Y <= 190)) {drawFrame(87, 157, 33);当前页= ' 1 ';myGLCD.clrScr ();延迟(100);drawMusicPlayerScreen ();延迟(100);} //如果我们按下警报按钮If ((x >= 195) && (x <= 260) && (y >= 125) && (y <= 190)) {drawFrame(227, 160, 29); currentPage = '2'; myGLCD.clrScr(); } }

接下来，让我们看看音乐播放器屏幕中会发生什么。在这里，我们一直在检查我们是否触摸了屏幕。如果我们触摸播放按钮，当前PlayStatus变量为0，我们将调用MP3.PlayTrackFromFolder（）函数，这将开始播放MicroSD卡的第一首歌曲。同时，我们调用drawPauseButton（）自定义函数，它绘制暂停按钮并将PlayStatus变量设置为2.使用接下来的两个IF语句，具体取决于PlayStatues变量，我们在播放和暂停歌曲之间切换。

//音乐播放器屏幕if（currentpage =='1'）{if（mytouch.dataavailable（））{mytouch.read（）;x = myTouch.getX ();//按下屏幕的X坐标y = myTouch.getY();// y坐标，如果我们按下屏幕//如果我们按下播放按钮（（x> = 116）&&（x <= 204）&&（y> = 77）&&（y <= 165））{if（playstatus =='0'）{drawFrame（159,121,42）;TraxPauseButton（）;mp3.playtrackfromfolder（00，001）;延迟(100);playstatus ='2';返回; } if (playStatus == '1') { drawFrame(159, 121, 42); drawPauseButton(); mp3.play(); delay(100); playStatus = '2'; return; } if (playStatus == '2') { drawFrame(159, 121, 42); drawPlayButton(); mp3.pause(); delay(100); playStatus = '1'; return; } }

以类似的方式，对于每个按下按钮，我们调用适当的功能来播放上一个或下一曲目，减少或增加音量，以及将我们带回主屏幕的“菜单”按钮。

// If ((x >= 45) && (x <= 95) && (y >= 97) && (y <= 147)) {drawFrame(70, 121, 26);mp3.previousTrack ();延迟(100);drawTrackBar ();} //如果我们按下Next Button If ((x >= 227) && (x <= 277) && (y >= 97) && (y <= 147)) {drawFrame(252, 122,26);mp3.nextTrack ();延迟(100);drawTrackBar ();} //如果我们按下VolumeDown按钮If ((x >= 35) && (x <= 75) && (y >= 165) && (y <= 209)) {drawUnderline(45,205,65,205);if (iV >= 0 & iV <= 30) {iV-; drawVolume(iV); } mp3.decreaseVolume(); delay(100); } // If we press the VolumeUp Button if ((x >= 230) && (x <= 280) && (y >= 165) && (y <= 209)) { drawUnderline(235, 205, 275, 205); if (iV >= 0 & iV <= 30) { iV++; drawVolume(iV); } mp3.increaseVolume(); delay(100); } // If we press the MENU Button if ((x >= 0) && (x <= 75) && (y >= 0) && (y <= 30)) { myGLCD.clrScr(); drawHomeScreen(); // Draws the Home Screen currentPage = '0'; return; }

下一个IF语句用于更新轨道进度条。

// if（playstatus =='1'|| playstatus =='2'）更新曲目栏（playstatus =='2'）{trackplaytime（）;}

因此，如果音乐正在播放我们调用TrackPlayTime（）定制函数，它使用一些音乐播放器库函数，如MP3.GetElapSedTrackPlaybacktime（），计算和打印经过的和剩余的时间以及轨道进度条形图。使用PrintClock（）自定义功能我们在右上角打印时钟。

//更新曲目栏void trackplayTime（）{totaltime = mp3.gettotaltrackplay walktime（）;延迟(10);ElapsedTime = mp3.getelapsedtrackplaybacktime（）;延迟(10);分钟=（int）闪光时间/ 60;秒=（（（（浮点）闪光时间/ 60） - 分钟）* 60;播放= TOMPTIME  -  ELAPSEDTIME;分钟=（int）播放/ 60;秒=（（（浮点）播放/ 60） - 分钟数* 60;myglcd.setfont（smallfont）; myGLCD.setColor(255, 255, 255); myGLCD.printNumI(minutes, 8, 48); myGLCD.print(":", 16, 48); myGLCD.printNumI((int)seconds, 24, 48, 2, '0'); myGLCD.print("-", 276, 48); myGLCD.printNumI(minutesR, 284, 48); myGLCD.print(":", 292, 48); myGLCD.printNumI((int)secondsR, 300, 48, 2, '0'); int trackBarX = map(elapsedTime, 0, totalTime, 0, 224); myGLCD.setColor(255, 0, 0); myGLCD.fillRect (48, 50, 48 + trackBarX, 50 + 8); if (totalTime == elapsedTime) { mp3.nextTrack(); delay(30); myGLCD.setColor(255, 255, 255); myGLCD.fillRect (48, 50, 48 + 224, 50 + 8); } }

接下来是闹钟屏幕。在这里，首先我们绘制所有图形，时钟，文本和按钮，并将变量analarnotset设置为真实，以便我们可以进入下一个循环。在这里使用两个按钮，h和m，我们设置警报，一旦我们单击“Set”按钮，警报的值将存储到辐射变量中。

//闹钟屏幕if（currentpage =='2'）{myglcd.setfont（bigfont）;myglcd.setcolor（255,255,255）;myglcd.print（“菜单”，5,5）;myglcd.print（“设置警报”，中心，20）;//在几小时内绘制冒号，分钟myglcd.setcolor（0,255,0）;myglcd.fillcircle（112,65,4）;myglcd.setcolor（0,255,0）;myglcd.fillcircle（112,85,4）;myGLCD.setFont (SevenSegNumFont);myglcd.setcolor（0,255,0）; myGLCD.printNumI(aHours, 32, 50, 2, '0'); myGLCD.printNumI(aMinutes, 128, 50, 2, '0'); myGLCD.setColor(255, 255, 255); myGLCD.drawRoundRect (42, 115, 82, 145); myGLCD.drawRoundRect (138, 115, 178, 145); myGLCD.setFont(BigFont); myGLCD.print("H", 54, 122); myGLCD.print("M", 150, 122); myGLCD.drawRoundRect (215, 60, 303, 90); myGLCD.print("SET", 236, 67); myGLCD.drawRoundRect (215, 115, 303, 145); myGLCD.print("CLEAR", 220, 122); alarmNotSet = true; while (alarmNotSet){ if (myTouch.dataAvailable()) { myTouch.read(); x = myTouch.getX(); // X coordinate where the screen has been pressed y = myTouch.getY(); // Y coordinates where the screen has been pressed //Set hours button if ((x >= 42) && (x <= 82) && (y >= 115) && (y <= 145)) { drawRectFrame(42, 115, 82, 145); aHours++; if(aHours >=24){ aHours = 0; } myGLCD.setFont(SevenSegNumFont); myGLCD.setColor(0, 255, 0); myGLCD.printNumI(aHours, 32, 50, 2, '0'); } // Set minutes buttons if ((x >= 138) && (x <= 178) && (y >= 115) && (y <= 145)) { drawRectFrame(138, 115, 178, 145); aMinutes++; if(aMinutes >=60){ aMinutes = 0; } myGLCD.setFont(SevenSegNumFont); myGLCD.setColor(0, 255, 0); myGLCD.printNumI(aMinutes, 128, 50, 2, '0'); } // Set alarm button if ((x >= 215) && (x <= 303) && (y >= 60) && (y <= 80)) { drawRectFrame(215, 60, 303, 90); if (aHours < 10 && aMinutes < 10){ alarmString = "0"+(String)aHours + ":" + "0"+ (String)aMinutes + ":" + "00"; } else if (aHours < 10 && aMinutes > 9){ alarmString = "0"+(String)aHours + ":" + (String)aMinutes + ":" + "00"; } else if (aHours > 9 && aMinutes < 10){ alarmString = (String)aHours + ":" + "0"+ (String)aMinutes + ":" + "00"; } else { alarmString = (String)aHours + ":" + (String)aMinutes + ":" + "00"; } myGLCD.setFont(BigFont); myGLCD.print("Alarm set for:", CENTER, 165); myGLCD.print(alarmString, CENTER, 191); } // Clear alarm button if ((x >= 215) && (x <= 303) && (y >= 115) && (y <= 145)) { drawRectFrame(215, 115, 303, 145); alarmString=""; myGLCD.setColor(0, 0, 0); myGLCD.fillRect(45, 165, 275, 210); } // If we press the MENU Button if ((x >= 0) && (x <= 75) && (y >= 0) && (y <= 30)) { alarmNotSet = false; currentPage = '0'; myGLCD.clrScr(); drawHomeScreen(); // Draws the Home Screen } } } }

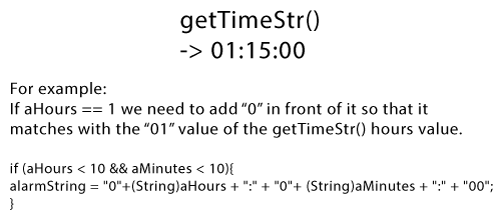

注意，这里我们需要调整这个字符串，使其具有与我们从getTimeString()函数获得的字符串相同的形式。这样，我们就可以比较它们，当闹钟达到相同的值或时间时，就可以启动闹钟。

如果我们按下清除按钮，我们就会清除alarmString如果我们按下菜单按钮，它就会让我们脱离while循环并发送回主屏幕。

为了激活警报，我们检查警报是否已设置，如果报警与时钟匹配，MicroSD卡上的第一首歌曲将开始播放更高的卷。此外，我们也将与“解雇”按钮一起绘制所有图形，并将AlarmOn变量设置为True。这将使我们进入下一个循环，这将使歌曲能够继续播放，直到我们按下“解雇”按钮。

//报警激活（Alarmnotset == false）{if（anallstring == rtc.gettimestr（））{myglcd.clrscr（）;mp3.setvolume（25）;mp3.playtrackbyIndexNumber（1）;延迟(100);myglcd.setfont（Bigfont）;myglcd.setcolor（255,255,255）;myglcd.print（“闹钟”，中心，90）;myglcd.drawbitmap（127,10,65,64，anallbutton）;myglcd.print（anallstring，center，114）;myglcd.drawroundrect（94,146,226,170）; myGLCD.print("DISMISS", CENTER, 150); boolean alarmOn = true; while (alarmOn){ if (myTouch.dataAvailable()) { myTouch.read(); x = myTouch.getX(); // X coordinate where the screen has been pressed y = myTouch.getY(); // Y coordinates where the screen has been pressed // Stop alarm button if ((x >= 94) && (x <= 226) && (y >= 146) && (y <= 170)) { drawRectFrame(94, 146, 226, 170); alarmOn = false; alarmString=""; myGLCD.clrScr(); mp3.stopPlayback(); delay(100); currentPage = '0'; playStatus = '0'; mp3.setVolume(15); drawHomeScreen(); } } } } }

这就是代码的工作原理，您可以在文章底部找到完整的源代码。

建筑设备

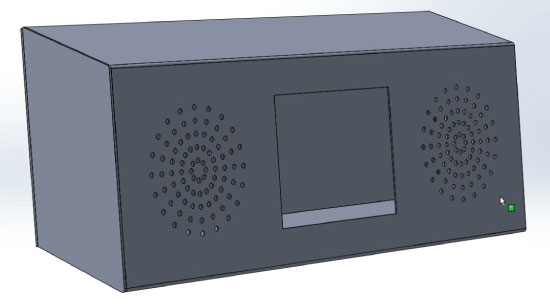

使用SolidWorks我制作了设计，这是它的样子。

你可以下载这个模型，在这里进行测量:

音乐播放器和闹钟3D模型

1文件504.47 KB.

下载

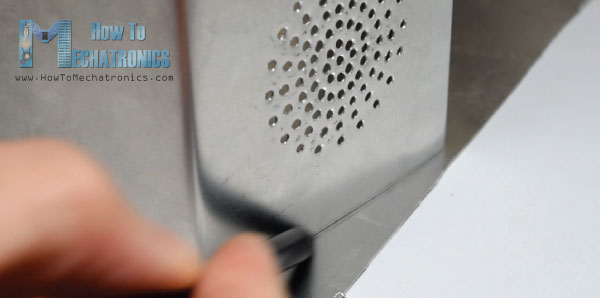

对于这个项目，我选择使用铝板金属，我用一个多的工具。然后在桌子的边缘，借助一些夹子和板条，我弯曲了金属板。

至于扬声器，我印刷了一种圆形图案，将其连接到放置并使用钻头，我制作了所有孔。

在那之后，我切边到适当的形式和固定他们之前弯曲的金属板使用胶枪。

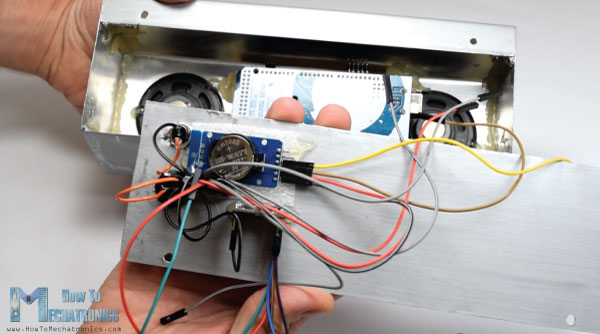

最后，我涂了金属片盒，它已经准备好电子元件被附加。必威lol再次，我使用胶枪固定了所有的组件，连接在一起，并使用两个螺栓固定了设备的后盖。

这就是，随意询问以下意见部分中的任何疑问。

这是设备的完整源代码：

/ * * arduino触摸屏MP3音乐播放器和闹钟* *由Dejan Nedelkovski叮叮当如Crated，L * www.www.mfxpo.com * * uftf，bet188官方网站urtouch和ds3231由Henning Karsen制作的库，可以从他的网站www.rinkydinkelectronics找到和下载必威lol.com。* BY8001 MP3播放器库由Borland of Arduino论坛制造，在公共领域发布。dowload链接：https://github.com/r0ndl/by8001 * / #include  #include  #include  #include  #include  // ====创建对象UTFT MyGLCD（SSD1289,38,39,40,41）;//应将参数调整到显示/ Schield Model Urtouch MyTouch（6,5,4,3,2）;软品种MP3Serial（11,10）;// rx，tx by8001 mp3;//创建一个类别的实例，并调用它'mp3'ds3231 RTC（SDA，SCL）;// ====定义字体extern uint8_t smallfont [];extern uint8_t bigfont [];extern uint8_t sevensegnumfont []; extern unsigned int MusicPlayerButton[0x1040]; extern unsigned int AlarmButton[0x1040]; extern unsigned int ButtonPlay[0x1AE9]; extern unsigned int ButtonPause[0x1AE9]; extern unsigned int PreviousButton[0x9C4]; extern unsigned int NextButton[0x9C4]; extern unsigned int VolumeDown[0x170]; extern unsigned int VolumeUp[0x3B8]; int x, y; // Variables for the coordinates where the display has been pressed char currentPage, playStatus; int iV = 15; int trackNum = 1; int b = 16; int aHours = 0; int aMinutes = 0; boolean alarmNotSet = true; String alarmString = ""; float currentTemperature, temperature; static word totalTime, elapsedTime, playback, minutes, seconds, lastSeconds, minutesR, secondsR; String currentClock, currentHours, currentMinutes, currentSeconds, currentDate; String timeString, hoursString, minutesString, secondsString, hoursS, minutesS, secondsS, dateS; void setup() { // Initiate display myGLCD.InitLCD(); myGLCD.clrScr(); myTouch.InitTouch(); myTouch.setPrecision(PREC_MEDIUM); // Initialize the rtc object rtc.begin(); // Music Serial.begin(9600); // set serial monitor baud rate to Arduino IDE mp3Serial.begin(9600); // BY8001 set to 9600 baud (required) mp3.setup(mp3Serial); // tell BY8001 library which serial port to use. delay(800); // allow time for BY8001 cold boot; may adjust depending on flash storage size drawHomeScreen(); // Draws the Home Screen currentPage = '0'; // Indicates that we are at Home Screen playStatus = '0'; mp3.setVolume(15); delay(100); currentTemperature = rtc.getTemp(); currentDate = rtc.getDateStr(); currentClock = rtc.getTimeStr(); timeString = rtc.getTimeStr(); currentHours = timeString.substring(0, 2); currentMinutes = timeString.substring(3, 5); currentSeconds = timeString.substring(6, 8); } void loop() { // Homes Screen if (currentPage == '0') { // Checks for change of the clock if ( currentClock != rtc.getTimeStr()) { timeString = rtc.getTimeStr(); hoursS = timeString.substring(0, 2); minutesS = timeString.substring(3, 5); secondsS = timeString.substring(6, 8); myGLCD.setFont(SevenSegNumFont); myGLCD.setColor(0, 255, 0); myGLCD.print(secondsS, 224, 50); if ( currentMinutes != minutesS ) { myGLCD.print(minutesS, 128, 50); currentMinutes = minutesS; } if ( currentHours != hoursS ) { myGLCD.print(hoursS, 32, 50); currentHours = hoursS; } // Checks for change of the date dateS = rtc.getDateStr(); delay(10); if ( currentDate != dateS){ myGLCD.setColor(255, 255, 255); // Sets color to white myGLCD.setFont(BigFont); // Sets font to big myGLCD.print(rtc.getDateStr(), 153, 7); } // Checks for change of the temperature temperature = rtc.getTemp(); delay(10); if ( currentTemperature != temperature ){ myGLCD.setColor(255, 255, 255); // Sets color to white myGLCD.setFont(BigFont); // Sets font to big myGLCD.printNumI(temperature, 39, 7); currentTemperature = temperature; } delay(10); currentClock = rtc.getTimeStr(); } // Checks whether the screen has been touched if (myTouch.dataAvailable()) { myTouch.read(); x = myTouch.getX(); // X coordinate where the screen has been pressed y = myTouch.getY(); // Y coordinates where the screen has been pressed // If we press the Music Player Button if ((x >= 55) && (x <= 120) && (y >= 125) && (y <= 190)) { drawFrame(87, 157, 33); currentPage = '1'; myGLCD.clrScr(); delay(100); drawMusicPlayerScreen(); delay(100); } // If we press the Alarm Button if ((x >= 195) && (x <= 260) && (y >= 125) && (y <= 190)) { drawFrame(227, 160, 29); currentPage = '2'; myGLCD.clrScr(); } } } // Music Player Screen if (currentPage == '1') { if (myTouch.dataAvailable()) { myTouch.read(); x = myTouch.getX(); // X coordinate where the screen has been pressed y = myTouch.getY(); // Y coordinates where the screen has been pressed // If we press the Play Button if ((x >= 116) && (x <= 204) && (y >= 77) && (y <= 165)) { if (playStatus == '0') { drawFrame(159, 121, 42); drawPauseButton(); mp3.playTrackFromFolder(00, 001); delay(100); playStatus = '2'; return; } if (playStatus == '1') { drawFrame(159, 121, 42); drawPauseButton(); mp3.play(); delay(100); playStatus = '2'; return; } if (playStatus == '2') { drawFrame(159, 121, 42); drawPlayButton(); mp3.pause(); delay(100); playStatus = '1'; return; } } // If we press the Previous Button if ((x >= 45) && (x <= 95) && (y >= 97) && (y <= 147)) { drawFrame(70, 121, 26); mp3.previousTrack(); delay(100); drawTrackBar(); } // If we press the Next Button if ((x >= 227) && (x <= 277) && (y >= 97) && (y <= 147)) { drawFrame(252, 122, 26); mp3.nextTrack(); delay(100); drawTrackBar(); } // If we press the VolumeDown Button if ((x >= 35) && (x <= 75) && (y >= 165) && (y <= 209)) { drawUnderline(45, 205, 65, 205); if (iV >= 0 & iV <= 30) { iV--; drawVolume(iV); } mp3.decreaseVolume(); delay(100); } // If we press the VolumeUp Button if ((x >= 230) && (x <= 280) && (y >= 165) && (y <= 209)) { drawUnderline(235, 205, 275, 205); if (iV >= 0 & iV <= 30) { iV++; drawVolume(iV); } mp3.increaseVolume(); delay(100); } // If we press the MENU Button if ((x >= 0) && (x <= 75) && (y >= 0) && (y <= 30)) { myGLCD.clrScr(); drawHomeScreen(); // Draws the Home Screen currentPage = '0'; return; } } // Updates the track bar if (playStatus == '1' || playStatus == '2') { trackPlayTime(); } // Printing the clock in the upper right corner myGLCD.setFont(BigFont); myGLCD.setColor(255, 255, 255); printClock(187, 5); } // Alarm Clock Screen if (currentPage == '2') { myGLCD.setFont(BigFont); myGLCD.setColor(255, 255, 255); myGLCD.print("MENU", 5, 5); myGLCD.print("Set Alarm", CENTER, 20); // Draws a colon between the hours and the minutes myGLCD.setColor(0, 255, 0); myGLCD.fillCircle (112, 65, 4); myGLCD.setColor(0, 255, 0); myGLCD.fillCircle (112, 85, 4); myGLCD.setFont(SevenSegNumFont); myGLCD.setColor(0, 255, 0); myGLCD.printNumI(aHours, 32, 50, 2, '0'); myGLCD.printNumI(aMinutes, 128, 50, 2, '0'); myGLCD.setColor(255, 255, 255); myGLCD.drawRoundRect (42, 115, 82, 145); myGLCD.drawRoundRect (138, 115, 178, 145); myGLCD.setFont(BigFont); myGLCD.print("H", 54, 122); myGLCD.print("M", 150, 122); myGLCD.drawRoundRect (215, 60, 303, 90); myGLCD.print("SET", 236, 67); myGLCD.drawRoundRect (215, 115, 303, 145); myGLCD.print("CLEAR", 220, 122); alarmNotSet = true; while (alarmNotSet){ if (myTouch.dataAvailable()) { myTouch.read(); x = myTouch.getX(); // X coordinate where the screen has been pressed y = myTouch.getY(); // Y coordinates where the screen has been pressed //Set hours button if ((x >= 42) && (x <= 82) && (y >= 115) && (y <= 145)) { drawRectFrame(42, 115, 82, 145); aHours++; if(aHours >=24){ aHours = 0; } myGLCD.setFont(SevenSegNumFont); myGLCD.setColor(0, 255, 0); myGLCD.printNumI(aHours, 32, 50, 2, '0'); } // Set minutes buttons if ((x >= 138) && (x <= 178) && (y >= 115) && (y <= 145)) { drawRectFrame(138, 115, 178, 145); aMinutes++; if(aMinutes >=60){ aMinutes = 0; } myGLCD.setFont(SevenSegNumFont); myGLCD.setColor(0, 255, 0); myGLCD.printNumI(aMinutes, 128, 50, 2, '0'); } // Set alarm button if ((x >= 215) && (x <= 303) && (y >= 60) && (y <= 80)) { drawRectFrame(215, 60, 303, 90); if (aHours < 10 && aMinutes < 10){ alarmString = "0"+(String)aHours + ":" + "0"+ (String)aMinutes + ":" + "00"; } else if (aHours < 10 && aMinutes > 9){ alarmString = "0"+(String)aHours + ":" + (String)aMinutes + ":" + "00"; } else if (aHours > 9 && aMinutes < 10){ alarmString = (String)aHours + ":" + "0"+ (String)aMinutes + ":" + "00"; } else { alarmString = (String)aHours + ":" + (String)aMinutes + ":" + "00"; } myGLCD.setFont(BigFont); myGLCD.print("Alarm set for:", CENTER, 165); myGLCD.print(alarmString, CENTER, 191); } // Clear alarm button if ((x >= 215) && (x <= 303) && (y >= 115) && (y <= 145)) { drawRectFrame(215, 115, 303, 145); alarmString=""; myGLCD.setColor(0, 0, 0); myGLCD.fillRect(45, 165, 275, 210); } // If we press the MENU Button if ((x >= 0) && (x <= 75) && (y >= 0) && (y <= 30)) { alarmNotSet = false; currentPage = '0'; myGLCD.clrScr(); drawHomeScreen(); // Draws the Home Screen } } } } // Alarm activation if (alarmNotSet == false) { if (alarmString == rtc.getTimeStr()){ myGLCD.clrScr(); mp3.setVolume(25); mp3.playTrackByIndexNumber(1); delay(100); myGLCD.setFont(BigFont); myGLCD.setColor(255, 255, 255); myGLCD.print("ALARM", CENTER, 90); myGLCD.drawBitmap (127, 10, 65, 64, AlarmButton); myGLCD.print(alarmString, CENTER, 114); myGLCD.drawRoundRect (94, 146, 226, 170); myGLCD.print("DISMISS", CENTER, 150); boolean alarmOn = true; while (alarmOn){ if (myTouch.dataAvailable()) { myTouch.read(); x = myTouch.getX(); // X coordinate where the screen has been pressed y = myTouch.getY(); // Y coordinates where the screen has been pressed // Stop alarm button if ((x >= 94) && (x <= 226) && (y >= 146) && (y <= 170)) { drawRectFrame(94, 146, 226, 170); alarmOn = false; alarmString=""; myGLCD.clrScr(); mp3.stopPlayback(); delay(100); currentPage = '0'; playStatus = '0'; mp3.setVolume(15); drawHomeScreen(); } } } } } } void drawHomeScreen() { myGLCD.setBackColor(0, 0, 0); // Sets the background color of the area where the text will be printed to black myGLCD.setColor(255, 255, 255); // Sets color to white myGLCD.setFont(BigFont); // Sets font to big myGLCD.print(rtc.getDateStr(), 153, 7); myGLCD.print("T:", 7, 7); myGLCD.printNumI(rtc.getTemp(), 39, 7); myGLCD.print("C", 82, 7); myGLCD.setFont(SmallFont); myGLCD.print("o", 74, 5); if (alarmString == "" ) { myGLCD.setColor(255, 255, 255); myGLCD.print("by www.HowToMechatronics.com", CENTER, 215); } else { myGLCD.setColor(255, 255, 255); myGLCD.print("Alarm set for: ", 68, 215); myGLCD.print(alarmString, 188, 215); } drawMusicPlayerButton(); drawAlarmButton(); drawHomeClock(); } void drawMusicPlayerScreen() { // Title myGLCD.setBackColor(0, 0, 0); // Sets the background color of the area where the text will be printed to black myGLCD.setColor(255, 255, 255); // Sets color to white myGLCD.setFont(BigFont); // Sets font to big myGLCD.print("MENU", 5, 5); // Prints the string on the screen myGLCD.setColor(255, 0, 0); // Sets color to red myGLCD.drawLine(0, 26, 319, 26); // Draws the red line myGLCD.setColor(255, 255, 255); // Sets color to white myGLCD.setFont(SmallFont); // Sets font to big myGLCD.print("by www.HowToMechatronics.com", CENTER, 215); // Prints the string on the screen // Volume Bar myGLCD.setColor(255, 255, 255); myGLCD.fillRect (78, 184, 78 + 150, 184 + 8); myGLCD.setColor(240, 196, 30); myGLCD.fillRect (78, 184, 78 + 75, 184 + 8); // Track Bar myGLCD.setColor(255, 255, 255); myGLCD.fillRect (48, 50, 48 + 224, 50 + 8); myGLCD.setFont(SmallFont); myGLCD.setColor(255, 255, 255); myGLCD.print("0:00", 8, 48); myGLCD.print("-0:00", 276, 48); drawPlayButton(); if (playStatus == '2') { drawPauseButton(); } drawPreviousButton(); drawNextButton(); drawVolumeDown(); drawVolumeUp(); } void drawMusicPlayerButton() { myGLCD.drawBitmap (55, 125, 65, 64, MusicPlayerButton); } void drawAlarmButton() { myGLCD.drawBitmap (195, 125, 65, 64, AlarmButton); } void drawPlayButton() { myGLCD.drawBitmap (118, 79, 83, 83, ButtonPlay); } void drawPauseButton() { myGLCD.drawBitmap (118, 79, 83, 83, ButtonPause); } void drawNextButton() { myGLCD.drawBitmap (227, 97, 50, 50, NextButton); } void drawPreviousButton() { myGLCD.drawBitmap (45, 97, 50, 50, PreviousButton); } void drawVolumeDown() { myGLCD.drawBitmap (50, 177, 16, 23, VolumeDown); } void drawVolumeUp() { myGLCD.drawBitmap (241, 175, 34, 28, VolumeUp); } // check for if Mp3 Player is stopped bool checkFor_mp3IsStopped() { if (mp3Serial.available() > 0) { if (mp3.getPlaybackStatus() == 0) { return true; } } else return false; } // Highlights the button when pressed void drawFrame(int x, int y, int r) { myGLCD.setColor(255, 0, 0); myGLCD.drawCircle (x, y, r); while (myTouch.dataAvailable()) myTouch.read(); myGLCD.setColor(0, 0, 0); myGLCD.drawCircle (x, y, r); } void drawRectFrame(int x1, int y1, int x2, int y2) { myGLCD.setColor(255, 0, 0); myGLCD.drawRoundRect (x1, y1, x2, y2); while (myTouch.dataAvailable()) myTouch.read(); myGLCD.setColor(255, 255, 255); myGLCD.drawRoundRect (x1, y1, x2, y2); } void drawUnderline(int x1, int y1, int x2, int y2) { myGLCD.setColor(255, 0, 0); myGLCD.drawLine (x1, y1, x2, y2); while (myTouch.dataAvailable()) myTouch.read(); myGLCD.setColor(0, 0, 0); myGLCD.drawLine (x1, y1, x2, y2); } // Sound bar void drawVolume(int x) { myGLCD.setColor(255, 255, 255); myGLCD.fillRect (78 + 5 * x, 184, 78 + 150, 184 + 8); myGLCD.setColor(240, 196, 30); myGLCD.fillRect (78, 184, 78 + 5 * x, 184 + 8); } // Clears the track bar void drawTrackBar() { myGLCD.setColor(255, 255, 255); myGLCD.fillRect (48, 50, 48 + 224, 50 + 8); } // Updates the track bar void trackPlayTime() { totalTime = mp3.getTotalTrackPlaybackTime(); delay(10); elapsedTime = mp3.getElapsedTrackPlaybackTime(); delay(10); minutes = (int)elapsedTime / 60; seconds = (((float)elapsedTime / 60) - minutes) * 60; playback = totalTime - elapsedTime; minutesR = (int)playback / 60; secondsR = (((float)playback / 60) - minutesR) * 60; myGLCD.setFont(SmallFont); myGLCD.setColor(255, 255, 255); myGLCD.printNumI(minutes, 8, 48); myGLCD.print(":", 16, 48); myGLCD.printNumI((int)seconds, 24, 48, 2, '0'); myGLCD.print("-", 276, 48); myGLCD.printNumI(minutesR, 284, 48); myGLCD.print(":", 292, 48); myGLCD.printNumI((int)secondsR, 300, 48, 2, '0'); int trackBarX = map(elapsedTime, 0, totalTime, 0, 224); myGLCD.setColor(255, 0, 0); myGLCD.fillRect (48, 50, 48 + trackBarX, 50 + 8); if (totalTime == elapsedTime) { mp3.nextTrack(); delay(30); myGLCD.setColor(255, 255, 255); myGLCD.fillRect (48, 50, 48 + 224, 50 + 8); } } void printClock(int x, int y) { if ( currentClock != rtc.getTimeStr()) { myGLCD.print(rtc.getTimeStr(), x, y); currentClock = rtc.getTimeStr(); } } void drawColon() { myGLCD.setColor(0, 255, 0); myGLCD.fillCircle (112, 65, 4); myGLCD.setColor(0, 255, 0); myGLCD.fillCircle (112, 85, 4); myGLCD.setColor(0, 255, 0); myGLCD.fillCircle (208, 65, 4); myGLCD.setColor(0, 255, 0); myGLCD.fillCircle (208, 85, 4); } void drawHomeClock() { timeString = rtc.getTimeStr(); currentHours = timeString.substring(0, 2); currentMinutes = timeString.substring(3, 5); currentSeconds = timeString.substring(6, 8); myGLCD.setFont(SevenSegNumFont); myGLCD.setColor(0, 255, 0); myGLCD.print(currentSeconds, 224, 50); myGLCD.print(currentMinutes, 128, 50); myGLCD.print(currentHours, 32, 50); drawColon(); }

随意询问下面的评论部分中的任何问题，不要忘记看看我收集的Arduino项目bet188me。
