Arduino教程06:处理

58必威

Arduino教程

17.

欢迎来自我们Arduino教程系列的第六个Arduino教程。在本教程中，我们将学习如何将Arduino连接到处理以及使用串行端口进行通信。此外，我们将创建一个示例，我们将使用处理IDE将命令发送到Arduino Board和Dice-Verse。

这是一个循序渐进的视频教程，很容易遵循。此外，在视频下面，你可以找到我们需要的部分，为本教程和视频中的例子的源代码。

此Arduino教程所需的组件

你可以从下面的任何网站获得组件:

Arduino电路板 .................................亚马逊/Banggood/aliexpress.
面包板和跳线.........亚马逊/Banggood/aliexpress.
引领 ……………………………………………亚马逊/Banggood/aliexpress.
220欧姆电阻........................亚马逊/Banggood/aliexpress.
按钮 ....................................亚马逊/Banggood/aliexpress.

必威外围提钱披露：这些是联盟链接。作为亚马逊助理，我从合格购买中获得。

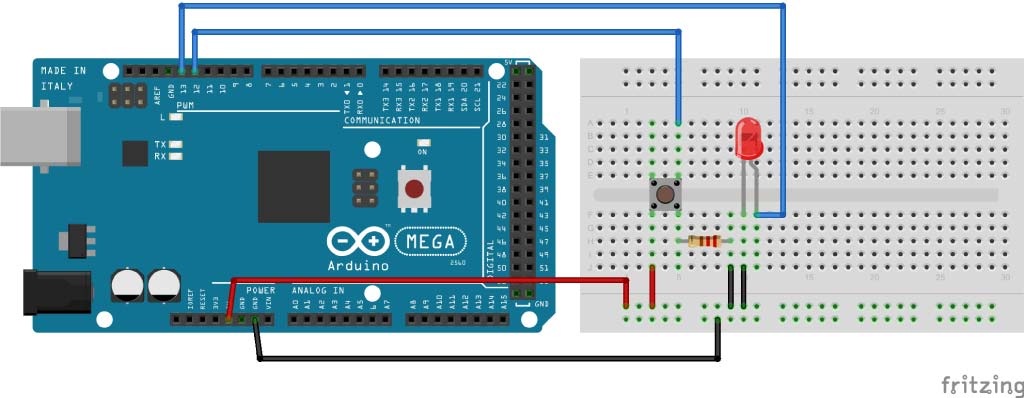

电路原理图

Arduino源代码

int led = 13;int button = 12;void setup() {pinMode(led, OUTPUT);pinMode(按钮,输入);Serial.begin (9600);} void loop(){if(Serial.available() > 0) {char ledState = Serial.read();if(ledState == '1'){digitalWrite(led, HIGH);} if(ledState == '0'){digitalWrite(led, LOW);}} int buttonState = digitalRead(按钮);if (buttonState == HIGH){Serial。println(”按钮被按下”); delay(500); } }

处理源代码

导入处理。*;串行MyPort;字符串mytext =“”;void setup（）{size（300,300）;MyPort = New Serial（这个，“Com4”，9600）;myport.bufferuntil（'n'）;void eriaLevent（串行MyPort）{MyText = MyPort.ReadStringUntil（'n'）;void draw（）{背景（0,0,0）;文字（MyText，120,120）;mytext =“”; if(mousePressed && (mouseButton == LEFT)){ myPort.write('1'); } if (mousePressed && (mouseButton == RIGHT)){ myPort.write('0'); } }
